Analog Devices公司MAX22196八进制工业数字输入的介绍、特性、及应用

来源：HQBUY 发布时间：2023-05-05

摘要： Analog Devices公司MAX22196八进制工业汇/源数字输入将8个工业24V或TTL电平输入转换为逻辑电平输出。

Analog Devices公司MAX22196八进制工业汇/源数字输入将8个工业24V或TTL电平输入转换为逻辑电平输出。这些数字输入可以单独配置为接收(p型)和源(n型)。MAX22196输入也可以单独配置为Type 1/3, Type 2, TTL和html(高阻抗24V电平)模式。这些数字输入由8V至36V的现场电源供电，用于接收/源操作。MAX22196输入包括一个串行接口，允许通过SPI配置和读取串行数据。这些数字输入配有集成的5V线性稳压器，可提供高达20mA的负载电流。

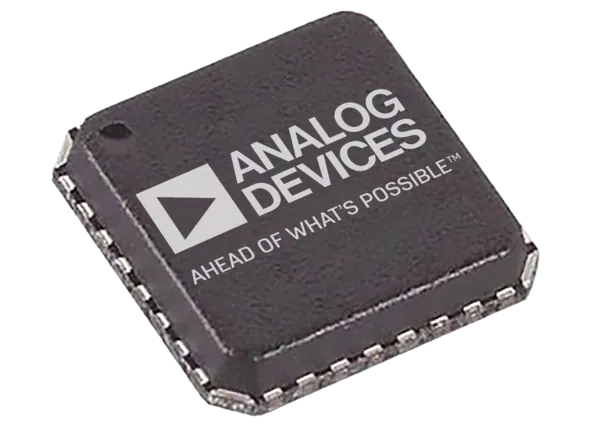

MAX22196数字输入具有可编程故障滤波器，每个输入可选16位下行计数器模式，LED驱动器矩阵或GPO输出，2.5V至5.5V逻辑接口，以及广泛的诊断。这些数字输入还在SPI和可寻址或菊花链SPI上具有循环冗余检查(CRC)错误检测功能，以减少隔离通道。MAX22196输入满足IEC 61131-2的暂态抗扰度要求，包括IEC 61000-4-2的ESD(静电放电)要求。这些输入满足IEC 61000-4-4的电气快速瞬变/突发(EFT)要求和IEC 61000-4-5标准的浪涌抗扰度要求。MAX22196输入工作温度范围为-40°C至125°C，采用5mm x 5mm 32引脚TQFN封装。这些数字输入用于可编程逻辑控制器，工厂自动化和过程控制。
