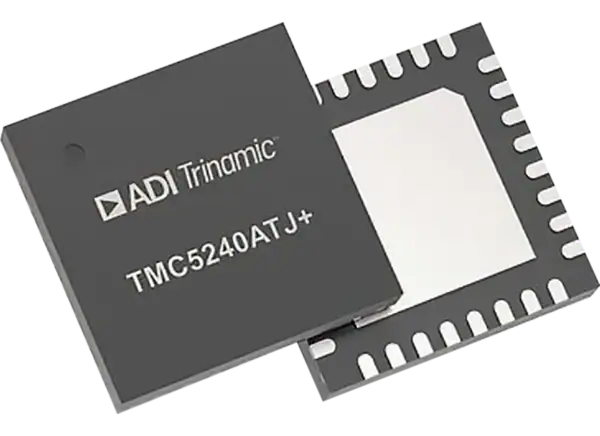

摘要： ADI Trinamic TMC5240x步进电机控制器和驱动ic配备了串行通信接口(SPI和UART)和广泛的诊断功能。
ADI Trinamic TMC5240x步进电机控制器和驱动ic配备了串行通信接口(SPI和UART)和广泛的诊断功能。这些智能高性能集成电路结合了一个灵活的、优化的斜坡发电机和一个步进电机驱动器。该电机驱动器基于256微步内置索引器和两个完全集成的36V, 3A(最大)h桥以及非耗散集成电流传感(ICS)。典型的应用包括纺织机、缝纫机、针织机、实验室、工厂自动化、3D打印机、ID打印机/卡片打印机、自动取款机、现金回收机、账单验证器和提款机。
TMC5240x控制器具有4.5VDC至36VDC的电压范围和丰富的诊断保护，如短保护/OCP，热关机和欠压锁定。这些电机控制器和驱动器ic提供测量驱动器温度，估计电机温度和测量一个外部模拟输入的功能。TMC5240x集成电路采用小型TQFN32 5mm x 5mm封装和热优化的tsssop38 9.7mm x 4.4mm外露焊盘。
4.5V(DC)至36V(DC)电压范围
230毫欧典型(TA = 25℃)低雷氏(HS + LS)
每h桥额定电流(典型在25°C时):
I(MAX) = 5.0A(电桥峰值电流)
I(RMS) = 2.1A(RMS) (3A正弦波峰值)
全集成无损电流传感(ICS)
八点运动控制器最小的震动
SPI和单线UART
编码器接口和2倍参考开关输入
最高分辨率为每整步256微步
灵活的波形和相移，以匹配电机
StealthChop2静音电机操作
SpreadCycle高动态电机控制斩波器
StealthChop2和SpreadCycle的无抖动组合
StallGuard2和StallGuard4无传感器电机负载检测
CoolStep电流控制，节能高达75%
被动制动和自由驾驶模式
电机相位温度估计
芯片温度测量
通用模拟输入
全面保护和诊断
过压保护输出
紧凑的5mm x 5mm TQFN32封装或9.7mm x 4.4mm TSSOP38
采购产品纺织品，缝纫机和针织机
实验室和工厂自动化
3D打印机和ID打印机/卡片打印机
液体处理和医疗应用
办公自动化和文书处理
POS和按摩椅
自动取款机、现金回收机、票据验证机和提款机
闭路电视和保安
泵和阀门控制
定日镜和天线定位
