天线SMA电缆组件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-05

摘要： 设计与天线的外部天线，并提供四种选择。

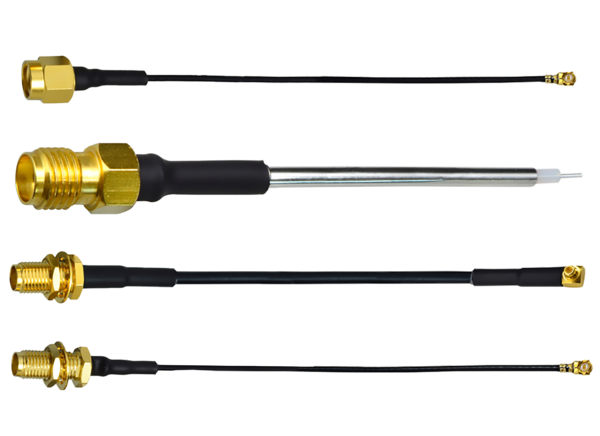

天线SMA电缆组件设计用于天线的外部天线，有四种选择。CASI245-100电缆组件是IPEX MHF1到SMA (F)舱壁直连接器，长度为100mm，外径1.37mm的同轴电缆。CAS2M246-100电缆组件是一个SMA (F)千斤顶舱壁直连接器到MMCX (M)插头直角连接器，带有100mm RG174电缆。CASEND247-50电缆组件是一种半刚性电缆，带有SMA (F)插孔直连接器，长度为50mm，直径为2.2mm，具有非端接，修整和镀锡的半刚性电缆。天线CASI248-100有一个IPEX MHF1到SMA(M)插头，带有射频电缆和100mm长度，外径1.37mm的同轴电缆。

特性

高可靠性的连接器
低损耗电缆
低插入损耗射频连接器
casi245 - 100

IPEX MHF1到SMA (F)舱壁直接头
长度100mm，外径1.37mm的同轴电缆

cas2m246 - 100

SMA (F)千斤顶舱壁直通连接器与MMCX (M)插头直角连接器连接
100mm RG174电缆

CASEND247-50

半刚性电缆，带SMA (F)插孔直接头
50mm直径2.2mm半刚性电缆
未终止的末端，修剪和罐装

casi248 - 100

IPEX MHF1到SMA(M)插头与射频电缆
长度100mm，外径1.37mm的同轴电缆

规范

CASI245-100和CAS2M246-100

50欧姆阻抗
直流至6GHz频率范围
≤335V(均方根)(最大)工作电压
1000V(rms)介电耐压
≥1000毫欧绝缘电阻
≤10毫欧中心接触电阻
≤5毫欧外接触电阻
驻波比≤1.20 @3GHz
>500次循环耐久性
温度范围-55℃~ +155℃

CASEND247-50

50欧姆阻抗
直流至6GHz频率范围
≤335V(均方根)(最大)工作电压
1000V(rms)介电耐压
≥5000毫欧绝缘电阻
≤3毫欧中心接触电阻
≤2毫欧外接触电阻
电压驻波比≤1.25
耐久性大于500次
温度范围-45℃~ +155℃

casi248 - 100

50欧姆阻抗
直流至6GHz频率范围
≤335V(均方根)(最大)工作电压
1000V(rms)介电耐压
≥1000毫欧绝缘电阻
≤10毫欧中心接触电阻
≤5毫欧外接触电阻
电压驻波比≤1.45
耐久性大于500次
温度范围-55℃~ +155℃
