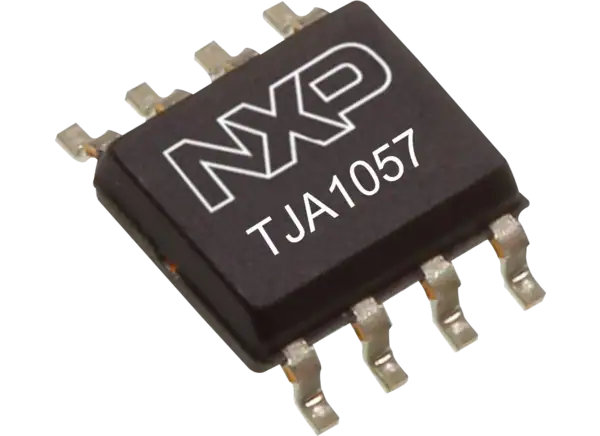

NXP Semiconductors TJA1057 Mantis 高速控制器局域网(CAN)收发器为12V汽车应用提供了优化的功能集。TJA1057组件是CAN协议控制器和物理双线CAN总线之间的接口。这些收发器专为汽车行业的高速CAN应用而设计，为CAN协议控制器(带有)的微控制器提供差分发送/接收能力。NXP TJA1057螳螂高速CAN收发器在电源电压关闭时显示典型的CAN总线无源行为。TJA1057是只需要基本CAN功能的HS-CAN网络的理想选择。

特性

完全符合ISO 11898-2:2016, SAE J2284-1到SAE J2284-5，以及SAE J1939-14标准
针对12V汽车系统进行了优化
低电磁发射(EME)和高电磁抗扰度(EMI)，符合拟议的EMC标准IEC 62228-3和SAE J2962-2
TJA1057B和TJA1057C变体上较短的传播延迟支持更大的网络拓扑结构
变体

具有V(IO)引脚，可与3.3V至5V微控制器直接接口
没有V(IO)引脚可以与3.3V和5V供电的微控制器接口，前提是微控制器I/ o耐受5V

V(IO)和非V(IO)两种型号均采用SO8和无引线HVSON8 (3.0mm2)封装，HVSON8具有改进的自动光学检测(AOI)功能
TJA1057 CAN FD(适用于除TJA1057T外的所有产品型号)，定时保证数据速率高达5Mbit/s

可预测和故障安全的行为

在所有供应条件下，功能行为都是可预测的
当电源电压降至欠压阈值以下时，收发器脱离母线(高欧姆)
传输数据(TXD)主导超时功能
TXD和S输入引脚的内部偏置

保护

总线引脚ESD处理能力高(8kV IEC和HBM)
在汽车环境中防止瞬变的母线引脚
引脚V(CC)和V(IO)欠压检测
热保护

AEC-Q100合格
深绿色产品[无卤素及符合有害物质限制(RoHS)标准]

应用程序

12V汽车系统
先进的汽车外部照明

汽车高速CAN应用
EMC (Electromagnetic Compatibility)性能

规范

4.75V至5.25V工作电源电压范围
5Mb/s数据速率
80mA工作电源电流
典型输入电容5pF，最大10pF
±50mV隐性差动输出电压范围
2V至3V的隐性输出电压范围
±5mA隐性短路输出电流
±5μA漏电流
9k欧姆至28k欧姆输入电阻范围

±3%输入电阻偏差
19k欧姆至52k欧姆差分输入电阻范围
最大共模输入电容20pF
最大差分输入电容10pF
±8kV ESD保护
210ns传播延迟时间
工作温度范围-40℃~ +150℃
+185°C典型关断结温度
