Infineon Technologies REF_XDPS2201_170W_BPA AC-DC参考设计的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-06

摘要： 针对24V和36V锂离子电池组的单级混合反激参考设计。

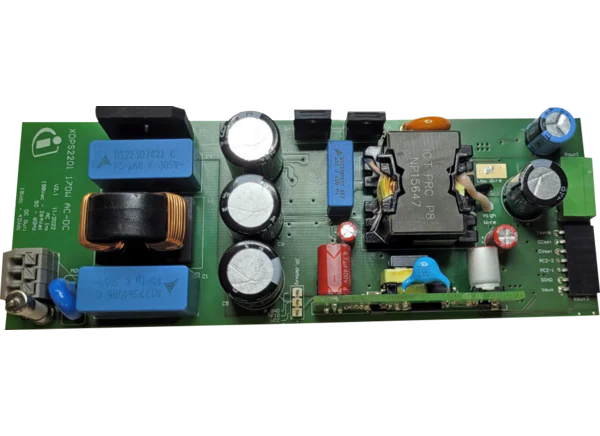

英飞凌科技REF_XDPS2201_170W_BPA交流-直流参考设计是一款适用于24V和36V锂离子电池组的单级混合反激参考设计。该设计集成了具有多模式操作的XDP XDPS2201数字控制器和两个600V CoolMOS P7超结mosfet。REF_XDPS2201_170W_BPA交直流参考设计具有宽输出电压范围，最大频率180kHz，在230V(AC)输入电压下效率大于95%的特点。典型的应用包括电池充电器、电动工具、开关模式电源(SMPS)和轻型电动汽车(如电动自行车)。

特性

混合反激(非对称半桥)拓扑结构
无PFC，系统成本低

效率高
宽输出电压范围

规范

在230v (AC)满载时效率大于95%
180kHz最大频率
输入:

V(IN)= 198V(AC) ~ 264V(AC) @ 50Hz ~ 60Hz
在230v空载状态下待机功率小于250mW

输出:

V(OUT)= 18V ~ 42V
I(out)= 0.4a (cc) ~ 4a (cc)
P = 170 w

应用程序

电池充电器
电动工具

开关电源(SMPS)
轻型电动汽车，比如电动自行车
