莱尔德连接60系列SOMs的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-26

摘要： 一种可以通过接口集成到各种主机设备中的无线通信子系统。

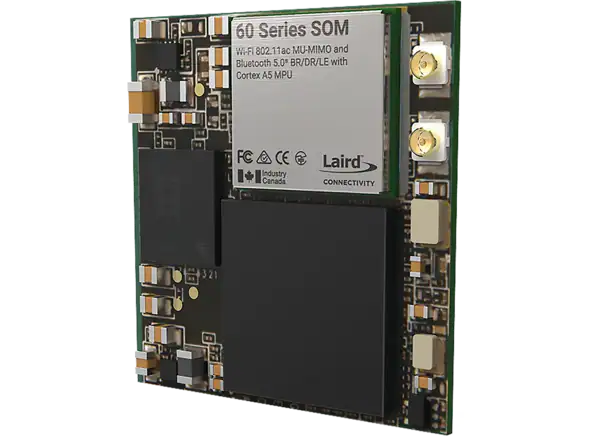

Laird Connectivity 60系列SOMs是一种无线通信子系统，可以通过许多可用的电子和逻辑接口集成到各种主机设备中。60系列SOMs通过集成的TCP/IP堆栈提供完整的企业级Wi-Fi连接。此外，这些设备还完全支持2x2 MIMO 802.11 a/b/g/n/ac WLAN和BLUETOOTH 5.1双模空气标准，并提供完全集成的安全供应商，提供WPA/WPA2/WPA3认证，数据加密和BT协议堆栈。

Laird 60系列som提供各种接口，包括RMII, RGMII，串行UART，高速USB, SPI, SDIO, TTL RGB, PCM和I(2)C。无线网桥可以通过命令行接口(CLI)通过可用的专用控制台端口进行配置、监控和管理，也可以通过无线或以太网接口的web接口或通过无线或以太网的远程SDK接口进行配置、监控和管理。

60系列SOMs包括Laird Connectivity 60- sipt Wi-Fi SiP模块，该模块采用Marvell 88W8997/88PG823。该器件还具有工作频率为536MHz的ARM Cortex -A5处理器和具有1Gb或2Gb 32位LPDDR1或LPDDR2内存的MCP内存，以及2Gb或4Gb 8位SLC NAND闪存。有几条GPIO线可用于数据采集和类似的应用。

453-00137 60系列SOM使用1Gb LPDDR2 RAM和2Gb NAND闪存，而453-00138使用2Gb LPDDR2 RAM和4Gb NAND闪存。

特性

Atmel单ARM Cortex-A5内核，运行速度高达536MHz;

32Kb L1指令缓存
32Kbyte数据缓存，32Kbyte指令缓存，虚拟内存系统架构(VMSA)
160Kbyte内部ROM单周期访问在系统速度
1x 128Kbyte内部SRAM，以系统速度单周期访问
非常慢时钟工作模式，软件可编程电源优化功能

安全:

TRNG:真随机数生成器
AES: 256位、192位、128位密钥算法，符合FIPS PUB 197规范
TDES:双密钥或三密钥算法，符合FIPS PUB 46-3规范
Atmel/Microchip安全启动解决方案

内存，选项1:

1Gb, 32位低功耗DDR (LPDDR)内存
2Gb, 8位SLC NAND闪存

内存，选项2:

2Gb, 32位低功耗DDR (LPDDR)内存
4Gb, 8位SLC NAND闪存

内存，选项3:

1Gb, 32位低功耗DDR2 (LPDDR2)内存
2Gb, 8位SLC NAND闪存

内存，选项4:

2Gb, 32位低功耗DDR2 (LPDDR2)内存
4Gb, 8位SLC NAND闪存

2X2 IEEE 802.11 a/b/g/n/ac无线局域网接口
蓝牙5.1双模式
支持接口:

用于TFT液晶显示的24位TTL RGB总线
1个MMC/SD/SDIO接口
3x HS/FS/LS USB接口，包含:1个USB设备端口，2个USB主机端口
1 × 10/100/1000Mbps减少千兆媒体独立接口(RGMII)
1 × 10/100Mbps降低的媒体无关接口(RMII)
1x CAN总线，完全符合CAN 2.0 A部分和2.0 B部分
3 x uart
用于调试目的的DBGU
2x主/从串口外设接口
1x同步串行控制器
2支持I(2)C协议和SMBUS，最高400Kbit/s的双线接口
ADC和gpio

超小型低轮廓SMT模块(30mm x 30mm x 2.8mm)基于188片2排LGA封装

框图
