摘要： 带旁路开关的低噪声放大器(LNA)，采用6mm × 6mm, 28端LGA封装。

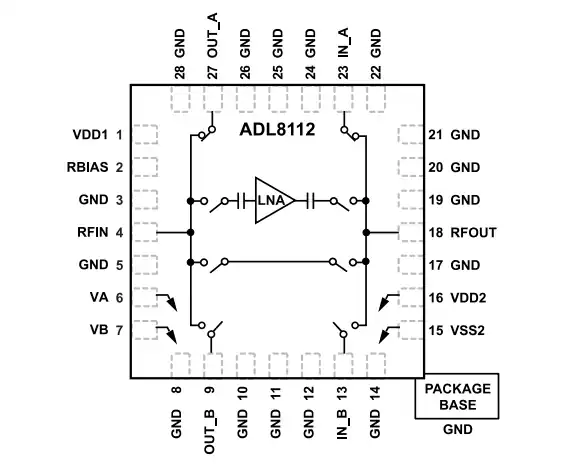

Analog Devices ADL8112 10MHz至26.5GHz放大器是带旁路开关的低噪声放大器(LNA)。ADL8112提供4dB的低噪声系数和22.5dBm的输出三阶截距点(OIP3)。该放大器的增益为13.5dB，在频率、温度、电源和设备之间都很稳定。通过集成一个放大器和两个单极四掷(SP4T)反射开关，可以实现通过器件的多条路径。当存在重要的输入信号时，增加的开关提供了高三阶输入截距(IIP3)路径。由于集成了电源去耦电容器，因此需要的外部电源去耦最小。
ADI ADL8112安培完全指定在-40°C至+85°C范围内工作，并提供6mm x 6mm, 28端子地面网格阵列(LGA)封装。
具有多种旁路模式的宽带放大器
从10MHz到26.5GHz的广泛操作
集成电源去耦
四种引脚可选的工作模式
内部放大器模式
内部旁路模式
两种外部旁路模式
反射旁路开关
放大器增益为13.5dB，典型范围为8GHz至14GHz
放大器OP1dB的11dBm典型范围从8GHz到14GHz
放大器OIP3为22.5dBm，典型范围为8GHz至14GHz
放大器噪声系数为4dB，典型范围为8GHz至14GHz
从8GHz到14GHz的旁路模式插入损耗为3.4dB
-40℃~ +85℃工作温度范围
符合RoHS标准，6mm × 6mm, 28端子LGA
电子测试和测量设备
电子战
无线接收器
