摘要: 旨在评估QPA0812放大器在4mm x 3mm x 0.85mm塑料复模QFN封装。

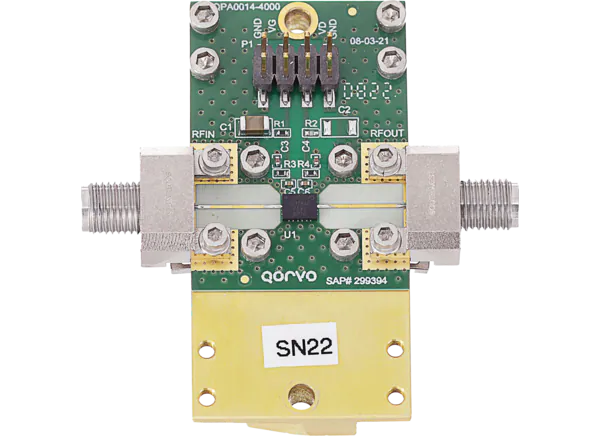

Qorvo QPA0812EVB评估板设计用于评估QPA0812功率放大器。QPA0812放大器的工作频率范围为8.5GHz至10.5GHz,饱和输出功率为1W,大信号增益为24dB,功率增加效率为48%。QPA0812放大器还具有16dBm输入功率,1.37W功耗,10mA栅极电流和-55°C至150°C存储温度范围。评估板采用小型4mm x 3mm x 0.85mm塑料复模QFN封装。QPA0812EVB评估板是无铅的,符合RoHS标准,是雷达和电子战的理想选择。
8.5GHz至10.5GHz工作频率范围
输出功率(P(IN) = 6dBm)
48.2% PAE (P(IN) = 6dBm)
34.4dB小信号增益
V(D) = 6V, I(DQ) = 156mA推荐偏置
4.0mm x 3.0mm x 0.85mm封装尺寸
雷达
电子战
