摘要: 125MS/s,数字示波器,逻辑分析仪,波形发生器,模式发生器等。

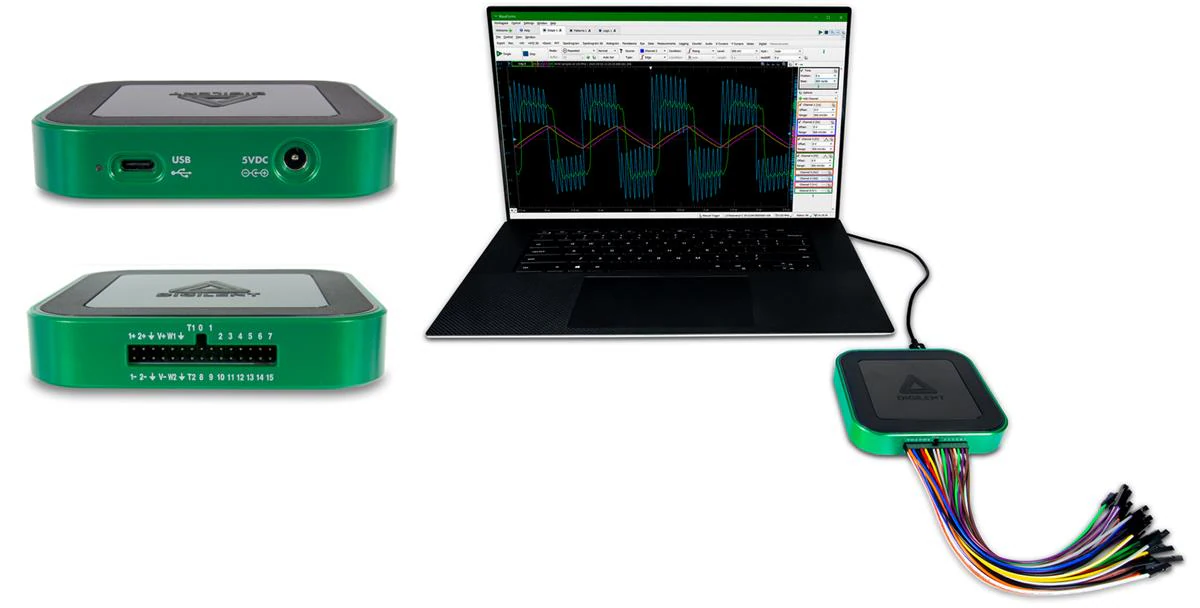

Digilent Analog Discovery 3是一款便携式usb供电测试和测量设备,包含数字示波器,逻辑分析仪,波形发生器,模式发生器等。该设备具有升级的USB-C 连接,重量轻,体积小,可以放入口袋/背包,使其成为任何工程师的特殊伴侣。Analog Discovery 3允许工程师访问波形中的两个强大功能,即有限脉冲响应(FIR)滤波器和比例积分导数(PID)控制器。模拟发现3可以在实验室,现场,甚至在家里使用,因为它足够强大,可以取代一堆设备。
模拟发现3可以访问以前版本的所有适配器和附件。这些附件,如晶体管测试仪,阻抗分析仪和面包板适配器,是可选的。
WaveForms是模拟发现3的免费软件应用程序,可以使用可用的模拟和数字仪器。用户友好的界面有传统的台式软件的感觉。硬件设备通过USB连接与WaveForms通信,允许用户捕获,记录,分析和生成混合信号和混合域波形。此外,WaveForms应用程序展示了一个脚本编辑器工具,允许在JavaScript中定制乐器脚本。波形设计用于在笔记本电脑或台式电脑上运行,并且与Windows, Mac和Linux兼容。
波形软件开发工具包(SDK)可以用Python、C和其他语言创建自定义应用程序和脚本,以实现更多的自定义潜力。Analog Discovery 3也与LabVIEW和Digilent工具箱兼容,以兼容MathWorks的MATLAB数据采集工具箱。
示波器:
两个差分通道,14位分辨率,每个通道高达125MS/s,±25V输入范围,30+ MHz带宽,BNC适配器
用户可配置输入滤波器和锁相放大器
FFT,频谱图,眼图,XY绘图视图等
任意波形发生器:
两个通道,14位分辨率,每个通道高达125MS/s,±5V输出范围,12MHz带宽,BNC适配器
标准波形,幅度和频率调制信号,直接播放从模拟输入,自定义波形,和更多
可编程电源:
0.5V至5V和-0.5V至-5V可变电源范围
当与辅助电源一起使用时,每个通道高达800mA
逻辑分析器和模式生成器:
16个数字I/O通道,每个通道高达125MS/s
3.3V数字输入输出,5V容限输入
SPI, i2c, UART, CAN, JTAG, ROM逻辑,自定义协议等
附加软件工具:
频谱分析仪,网络分析仪和阻抗分析仪
协议分析仪,虚拟数字I/O,如按钮,开关,和led
数据记录,电压表和应用程序内脚本
用于C、c++、Python和其他语言的硬件控制的SDK
支持LabVIEW和MATLAB
产品合规:
宏达电:8471809000
ECCN: 3 a992.a

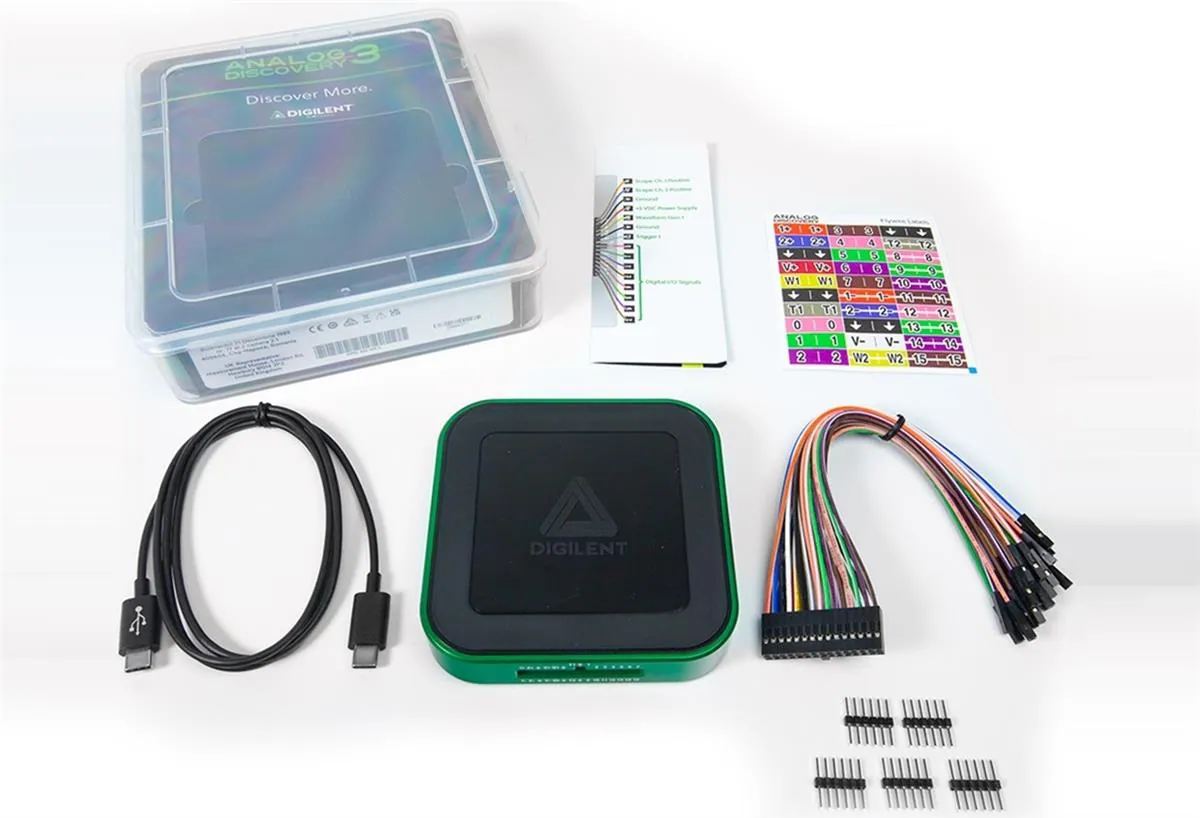

模拟发现3
一个塑料项目箱
一根USB-C 到USB-C 编程电缆
一个2x15飞线信号电缆组件
5个6针的公头
30针飞线标签
