摘要： 完全集成了四个n通道功率MOSFET h桥驱动器和一个微步进索引器。

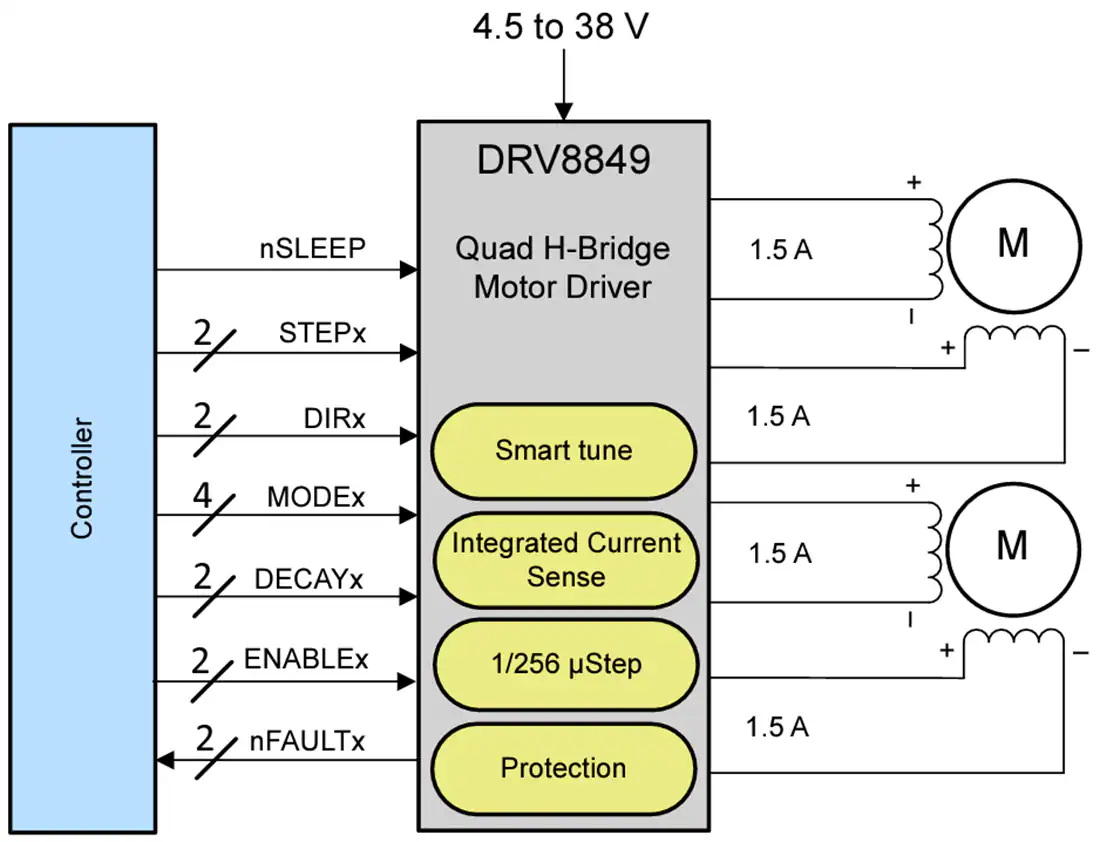

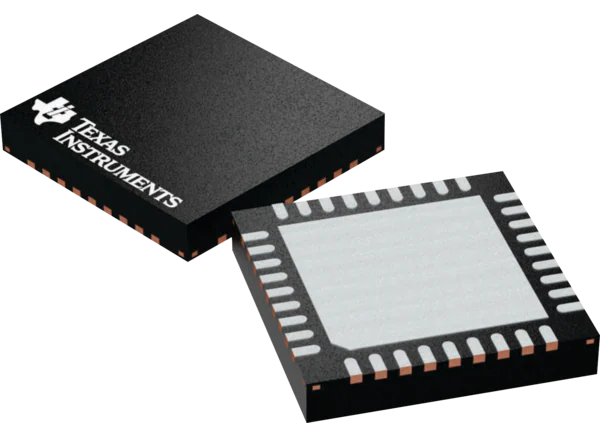

德州仪器DRV8849双步进电机驱动器是专为工业和消费应用。该器件完全集成了四个n通道功率MOSFET h桥驱动器，每个步进器都有一个微步进指示器，以及集成的电流传感。DRV8849可以驱动高达1.5A的满量程输出电流(取决于PCB设计)。
德州仪器DRV8849采用内部电流感测架构，消除了对四个外部功率感测电阻的需求，节省了PCB面积和系统成本。该器件采用带有智能调谐衰减模式的内部PWM电流调节方案。智能调谐自动调整所需的电流调节，补偿电机变化和老化的影响，并减少可听到的噪音和振动从电机。
简单的STEP/DIR接口允许外部控制器来管理步进电机的方向和步进速率。该设备可以配置为全步进到1/256微步进。使用专用的nSLEEP引脚提供低功耗睡眠模式。提供电源欠压、充电泵故障、过流、短路和过温保护功能。故障条件由每个步进的一个nFAULT引脚表示。
双步进电机驱动
步骤/ DIR接口
高达1/256微步进索引
4.5V至38V工作电源电压范围
900毫欧 HS + LS R(DS(ON))， 24V, 25°C
1.5A满量程，每h桥电流1.1A
集成电流传感功能
不需要感测电阻
±5%满量程电流精度
智能调谐衰减技术
可配置关闭时间PWM斩波在智能调谐
8µs, 16µs或32µs
支持1.8V, 3.3V, 5.0V逻辑输入
低电流休眠模式(1.3µA)
每个步进的保护功能
虚拟机欠压锁定(UVLO)
充电泵欠压(CPUV)
过流保护(OCP)
热停机(OTSD)
故障状态输出(nFAULT)
IP网络摄像机
打印机和扫描仪
自动取款机和提款机
缝纫机
医学成像、诊断和设备
3 d打印机
