摘要： 设计用于评估功率开关器件，如SiC fet的双脉冲评估。

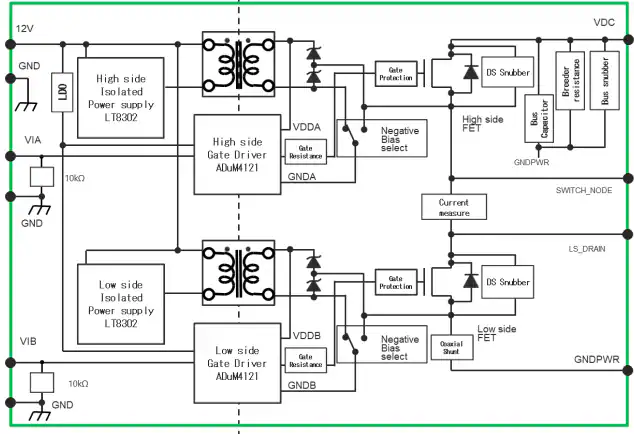

Aldpeb双脉冲评估板是为功率开关器件(如SiC fet)的双脉冲评估而设计的。该电路板由半桥电路、栅极驱动器和电源电路组成。ALTDPEB板兼容各种探头和电流传感器。该板配备了可调节的栅极驱动隔离电源(选择~ 25V/齐纳二极管)，并且可以通过跳线设置零伏偏置或负伏偏置。ALTDPEB板由米勒钳和内置驱动IC组成，还支持高达1700V和150A的双脉冲评估。
支持高达1700V和150A的双脉冲评估
准备通孔兼容TO-247-4L和TO-247-3L
单路+12V电源操作
配备可调栅极驱动隔离电源(约25V/齐纳二极管选择)
零伏偏置或负伏偏置设置跳线
米勒钳与内置驱动IC
V(DS)和V(GS)探针配备连接器和探头触点，用于光隔离探头
电流传感器采用CT、同轴分流电阻和Rogowski线圈
