Sensirion SHT4xA相对湿度/温度传感器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-05

摘要： 用于测量不同精度等级的相对湿度/温度的汽车级传感器。

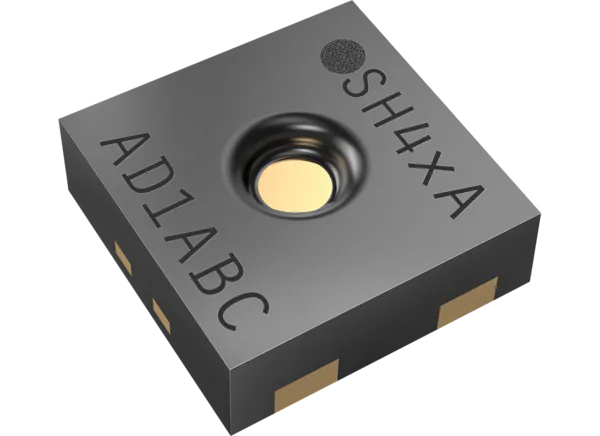

盛思锐SHT4xA相对湿度/温度传感器是16位，高精度，汽车级数字传感器，用于测量不同精度等级的相对湿度和温度。这些传感器满足苛刻的汽车可靠性要求，如+85°C/85%RH加速寿命测试。接口选项包括I(2)C或脉宽调制(PWM)，集成加热器允许高级板载诊断。传感器元件设计用于在恶劣条件下(如冷凝环境)可靠运行。适用于表面贴装技术(SMT)加工，四脚双平面无引线封装也可以订购可湿式侧翼选项。

特性

高达±2%的相对湿度(RH)精度
温度精度可达±0.2℃
I(2)C快速模式加CRC校验和
脉宽调制(PWM)接口
设计用于+85°C/85%RH可靠性测试
在冷凝环境中功能齐全
可变功率加热器

AEC-Q100合格，高可靠性设计
专利保护选项
QFN包，可湿式侧翼选项
操作范围

0 ~ 100% RH
温度范围-40℃~ +125℃

规范

供应电压

sht41a - xxlx为1.6V至3.6V
sht41a -xx1x为2.3V至5.5V
3.0V至5.5V PWM

升高/(水平)

sht41a - xxlx为0.6V至1.2V
sht41a -xx1x为0.7V至2.3V

防静电

4kV人体模型(HBM)
750V充电装置型号

供应电流

18µA典型空闲状态
320µA典型PWM测量，最大500µA
18µA至20µA的典型重复性范围
50µPWM

390欧姆或820欧姆典型的上拉阻力
0.4V最大低电平输出
95Hz ~ 150Hz PWM频率范围
2Hz典型测量频率
