Analog Devices公司ADL8112-EVALZ评估板的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-28

摘要： 在ADL8112的整个-40°C至+85°C工作范围内提供理想的组件。

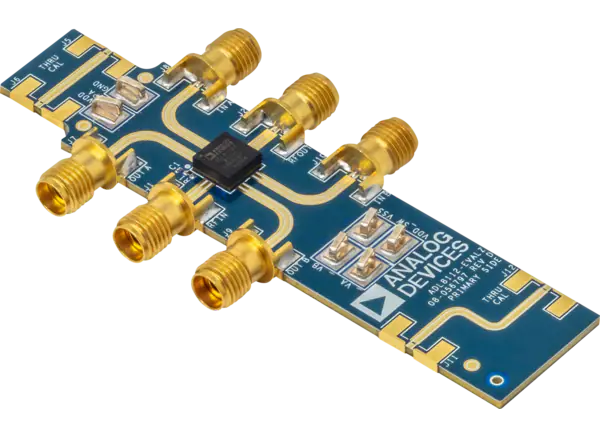

Analog Devices ADL8112- evalz评估板提供的组件非常适合在ADL8112的整个-40°C至+85°C工作温度范围内使用。ADL8112 10MHz至26.5GHz放大器是带旁路开关的低噪声放大器(LNA)。4层印刷电路板(PCB)由10mil厚的Rogers 450b和Isola 370HR组成，铜包覆，形成62mil的标称厚度。此外，ADL8112-EVALZ上的RF(IN)和RF(OUT)端口由2.92mm母同轴连接器填充，附属RF走线具有50欧姆特性阻抗。

通过表面贴装技术(SMT)测试点连接器，VDD_PA, GND, VDD_SW, VSS_SW, VA和VB访问ADI ADL8112-EVALZ电源和数字控制引脚。

ADL8112-EVALZ上的射频走线为50欧姆、接地、共面波导。封装接地引线，外露的衬垫直接连接到接地面。多个过孔连接顶部和底部接地平面，集中在接地片正下方的区域，为ADL8112-EVALZ提供足够的电导和热传导。
