摘要： 器件是具有可编程窗口看门狗定时器的精密电压监控器。
德州仪器TPS36-Q1超低功耗精密监控器消耗250nA(典型)，并提供具有可编程窗口看门狗定时器的精密电压监控器。TPS36-Q1支持欠压监测的宽阈值水平，在指定温度范围内具有1.2%的精度。TPS36-Q1提供高精度窗口看门狗定时器，具有各种应用的许多功能。关闭窗口定时器可以是工厂编程，或用户编程使用外部电容器。打开窗口与关闭窗口的比率可以使用逻辑引脚的组合动态改变。看门狗还提供了独特的功能，如启用-禁用，启动延迟和独立的WDO引脚选项。

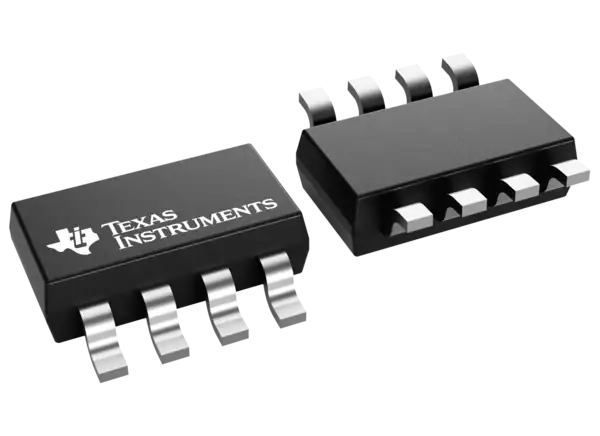

RESET或WDO延迟可以通过工厂编程的默认延迟设置或通过外部电容器编程来设置。该设备还提供一个锁存输出操作，其中输出被锁存，直到主管或看门狗故障被清除。德州仪器TPS36-Q1提供了TPS3852-Q1器件系列的性能升级替代方案。TPS36-Q1采用小型8引脚SOT-23封装。
AEC-Q100合格，结果如下
设备温度等级1(环境工作温度范围-40℃~ 125℃)
工厂编程或用户可编程看门狗超时
±10%精确定时器(最大)
1毫秒至100秒的工厂程序关闭窗口
工厂编程或用户可编程复位延迟
±10%精确定时器(最大)
2毫秒至10秒的工厂编程选项
输入电压范围:V(DD) = 1.04V ~ 6.0V
1.05V ~ 5.4V固定阈值电压(V(IT-))
阈值电压可在50mV步进
1.2%电压阈值精度(最大值)
内置迟滞(V(HYS)) 5%(典型)
超低电源电流I(DD) = 250nA(典型)
开漏，推挽，低激活输出
各种可编程性选项
监督enable-disable
看门狗启动延时无延时至10秒
打开窗口关闭窗口的比率选项1X到511X
锁存输出选项
MR功能支持
车载(OBC)和无线充电器
司机监控
电池管理系统(BMS)
前置摄像头
环视系统ECU
