摘要： 该设备是一个具有短响应时间的双隔离窗口比较器。
德州仪器AMC23C15/AMC23C15- q1隔离窗比较器是双隔离窗比较器，响应时间短。开路漏极输出与输入电路由高度抗磁干扰的隔离屏障隔开。根据VDE 0884-17和UL1577，该屏障经过认证，可提供高达5kV(RMS)的强化电流隔离，并支持高达1kV(PK)的工作电压。

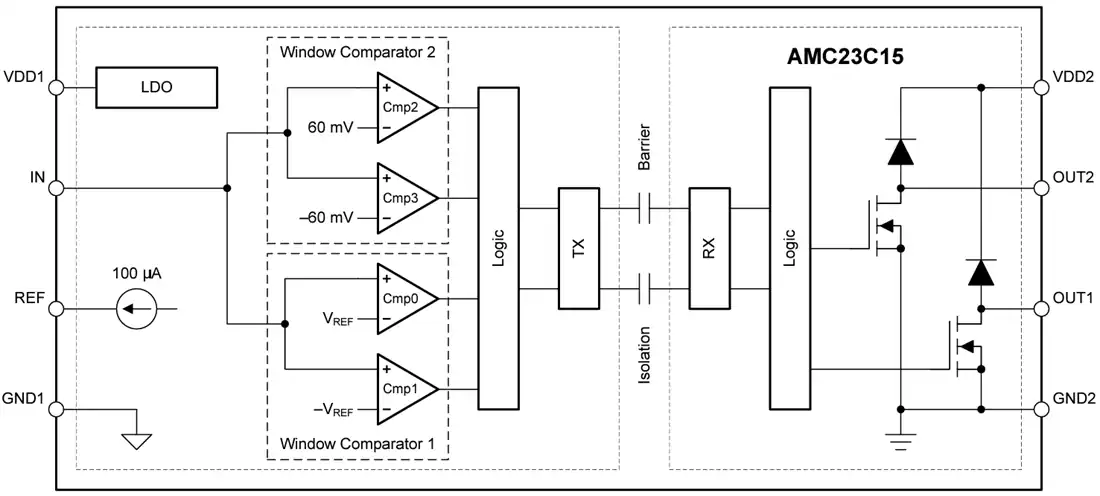

两个比较器都有以0V为中心的窗口，这意味着如果输入在正或负方向上超过阈值，比较器就会跳闸。其中一个比较器的固定阈值为±60mV。第二个比较器通过单个外部电阻具有±5mV到±300mV的可调阈值。
AMC23C15/AMC23C15- q1还支持仅限正比较器模式。当REF引脚上的电压大于550mV时，负比较器关闭，只有正比较器工作。该模式下的参考电压可高达2.7V。这种模式对监测正电压电源特别有用。

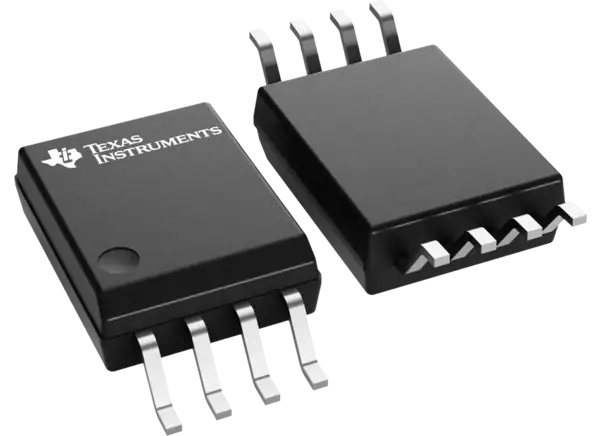

AMC23C15/AMC23C15- q1采用8引脚宽体SOIC封装，可在-40°C至+125°C的扩展工业温度范围内指定。德州仪器AMC23C15-Q1器件符合AEC-Q100汽车应用标准。
3V至27V宽高压电源范围
2.7V至5.5V低侧供电范围
双窗口比较器
窗口比较器1:±5mV至±300mV可调阈值
窗口比较器2:±60mV固定阈值
支持正比较器模式
Cmp0: 600mV至2.7V可调阈值
Cmp2: 60mV固定阈值
Cmp1和Cmp3:禁用
100µA，±1%参考阈值调整
跳闸阈值误差:±1%(最大)在250mV
排水明沟输出
280ns(类型)传播延迟
15V/ns (min)高CMTI
安全认证
7000V(PK)增强隔离符合DIN EN IEC 60747-17 (VDE 0884-17)
每个UL1577 5000V(RMS)隔离1分钟
在-40°C至+125°C的扩展工业温度范围内完全指定
过流或过压检测
固态继电器(SSR)
马达驱动器
频率逆变器
太阳能逆变器- DC/DC转换器
