Analog Devices公司MAX38647B微型纳米功率降压转换器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-25

摘要： Analog Devices公司MAX38647B微型纳米功率降压转换器，具有4级VSEL降压，从1.8V至5.5V的输入电压范围到0.5V至1.8V的宽输出范围。

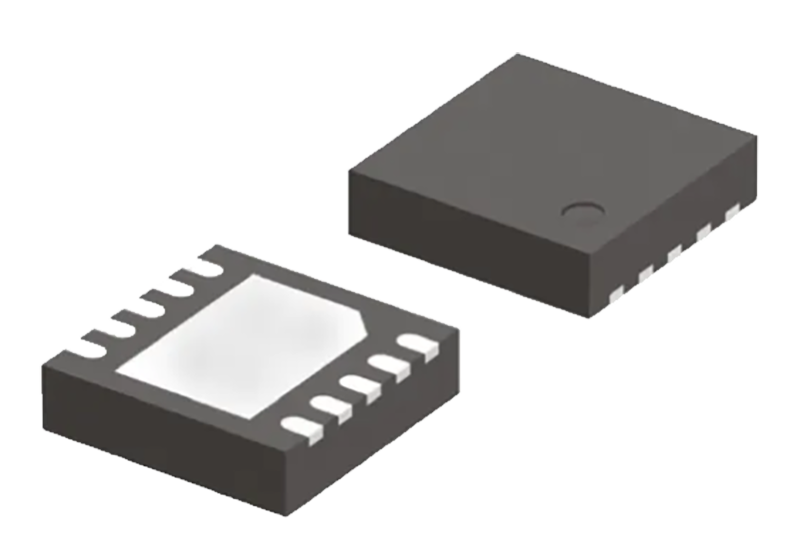

Analog Devices公司MAX38647B微型纳米功率降压转换器，具有4级VSEL降压，从1.8V至5.5V的输入电压范围到0.5V至1.8V的宽输出范围。这些降压转换器自动在超低功率模式(ULPM)、低功率模式(LPM)和高功率模式(HPM)之间切换，根据负载电流以尽可能高的效率为负载服务。易于使用的MAX38647B有助于延长电池寿命，峰值效率为94%，支持100%的占空比操作，并提供短路保护和内部主动放电。MAX38647B提供1.82mm x 0.89mm, 0.4mm间距8凸点WLP封装或3mm(2)， 0.5mm间距10引脚TDFN封装。

特性

延长电池寿命

440nA超低静态电源电流
关断电流
峰值效率94%，在10µA时效率超过90%

使用方便，地址通俗操作

输入电压范围1.8V至5.5V
0.5V至1.8V输出电压范围
输出电流高达175mA

在多个用例中保护系统

短路保护
内部有源放电

可编程单电阻(32x设置)，通过数字控制VSEL1和VSEL2引脚，每个RSEL设置4个输出电压电平
转换器开/关控制的EN引脚
100%占空比模式，低差操作
-40℃~ +125℃工作温度范围
包选项

8凸点WLP (1.82mm x 0.89mm, 0.4mm间距)
10针TDFN (3mm × 3mm, 0.5mm间距)

应用程序

便携式空间受限的消费产品
可穿戴设备，包括超低功耗物联网、NB物联网和蓝牙 LE

单锂离子和硬币电池产品
有线/无线工业产品

规范

输入电压范围1.8V至5.5V
0.5V至1.8V输出电压范围
±1.5%输出精度
±1.6A(RMS)最大电流
输出电流175mA
0.1µA最大输入关断电流，0.005µA典型
±2.5%典型直流负载调节
典型软启动时间为1ms
240µs至1320µs选择电阻检测时间范围
50欧姆至200欧姆有源放电电阻范围

0.2A至0.3A电感峰值限流范围
12.5mA典型过零阈值
持续功率损耗

912mW的WLP封装
TDFN封装功率为1951mW

温度

+300°C引线10s
+ 260°C回流
-40℃~ +125℃工作范围
+150°C最大结
焊接
