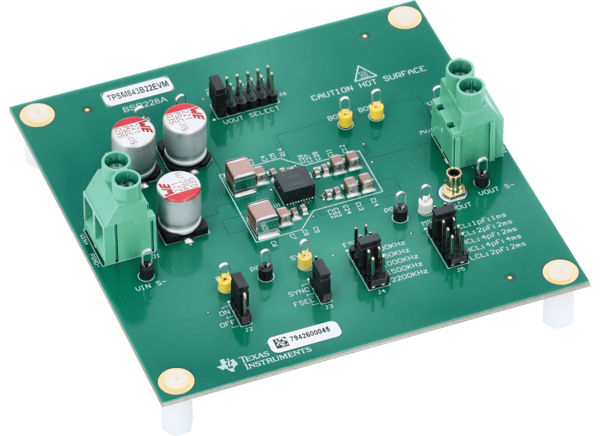

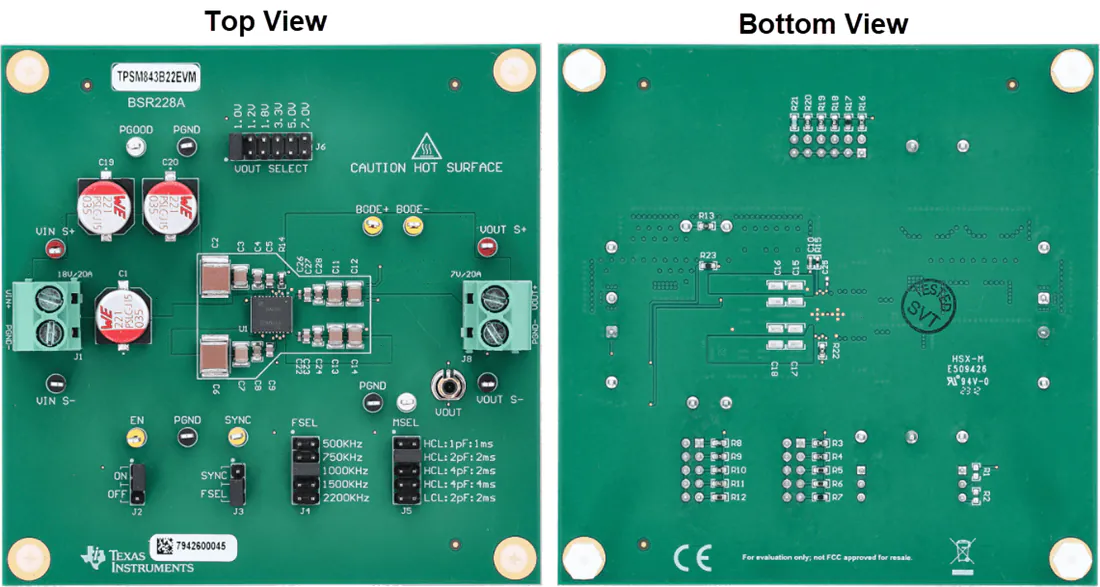

摘要： 德州仪器TPSM843B22EVM功率模块评估模块(EVM)旨在提供对TPSM843A22功能的访问。
德州仪器TPSM843B22EVM功率模块评估模块(EVM)旨在提供对TPSM843A22功能的访问。TPSM843A22是一个同步降压模块，提供高达20A的输出和4V至18V的输入。高侧和低侧mosfet与栅极驱动电路、电感器和基本无源一起集成在TPSM843A22封装中。MOSFET的低漏源导通电阻使TPSM843A22能够实现高效率，并有助于在额定输出电流下保持低结温。固定频率高级电流模式控制将使用户能够将模块同步到外部时钟源。外部分压器允许可调输出电压。德州仪器TPSM843B22 FSEL和MSEL引脚提供可选的开关频率，软启动时间，电流限制和内部补偿。
小方案设计
包括用于评估FSEL、MSEL和V(OUT)设置的跳线
4V至18V输入电压和12V标称
默认为1.0V输出和20A负载
