摘要： 尺寸为37mm x 39mm，围绕强大的ST STM32MP135处理器(STM32MP135DAF7)构建。

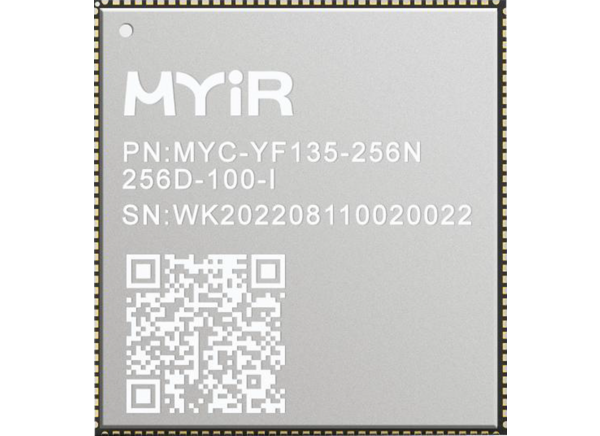

MYIR Tech MYC-YF13X CPU模块尺寸为37mm x 39mm，围绕功能强大的ST STM32MP135处理器(STM32MP135DAF7)构建。MYIR Tech MYC-YF13X具有板载DDR3L, Nand Flash或eMMC和32Kbit EEPROM。该模块在其小巧的外形内提供了卓越的功能。其1.0毫米间距148针印章孔(castellated孔)扩展接口提供访问各种外设和IO信号。

特性

32位Arm Cortex -A7 1GHz

外部存储

最高支持LPDDR2/LPDDR3-1066 16位
最高支持DDR3/DDR3L-1066 16位
双Quad-SPI内存接口
16位数据总线:连接外部ic和SLC NAND存储器的并行接口，最高可达8位ECC

视频引擎

视频编码器/解码器支持
高达WXGA (1366 × 768) @60fps或高达全高清(1920 × 1080) @30fps
像素时钟高达90MHz
两层(包括一个安全的)可编程的颜色

模拟外围

2个adc，最大12位。分辨率高达5Msps
1个温度传感器
1 x数字滤波器用于sigma-delta调制器(DFSDM)，具有四个通道和两个滤波器
内部或外部ADC参考VREF+
RTC64MHz HSI振荡器，4MHz CSI振荡器，32kHz LSI振荡器内部振荡器
8-48MHz HSE振荡器，32.768kHz LSE振荡器外部振荡器
4个锁相环与分数模式

安全引擎

TrustZone 外设，12个篡改引脚，包括5个有源篡改器
温度，电压，频率，和32kHz监测

控制器

56个物理通道
1个高速通用主直接存储器访问控制器(MDMA)
3 x双端口dma与FIFO和请求路由器功能的最佳外设管理

连接

5 × I(2)C FM+ (1mbit /s, SMBus/PMBus)
4 × UART + 4 × USART (12.5Mbit/s, ISO7816接口，LIN, IrDA, SPI从站)
5 x SPI (50Mbit/s，包括4个全双工I(2) s音频级精度，通过内部音频锁相环或外部时钟)
2个SAI(立体声音频:I(2)S, PDM, SPDIF Tx)
带有四个输入的spdifrx
2 x SDMMC最高8位(SD/eMMC/SDIO)
2个支持CAN FD协议的CAN控制器
2 × USB 2.0高速主机-或1 × USB 2.0高速主机+1 × USB 2.0高速OTG同时使用
2 ×以太网MAC/GMAC - IEEE 1588v2硬件，MII/RMII/RGMII
8-到16位相机接口，3 Mpix @30fps或5Mpix @1fps彩色或单色，像素时钟@120MHz(最大频率)

包装

BGA 320球，11mm × 11mm尺寸，0.5mm球距

应用程序

能源
工业控制
工业网关

工业人机界面
嵌入式系统
边缘计算

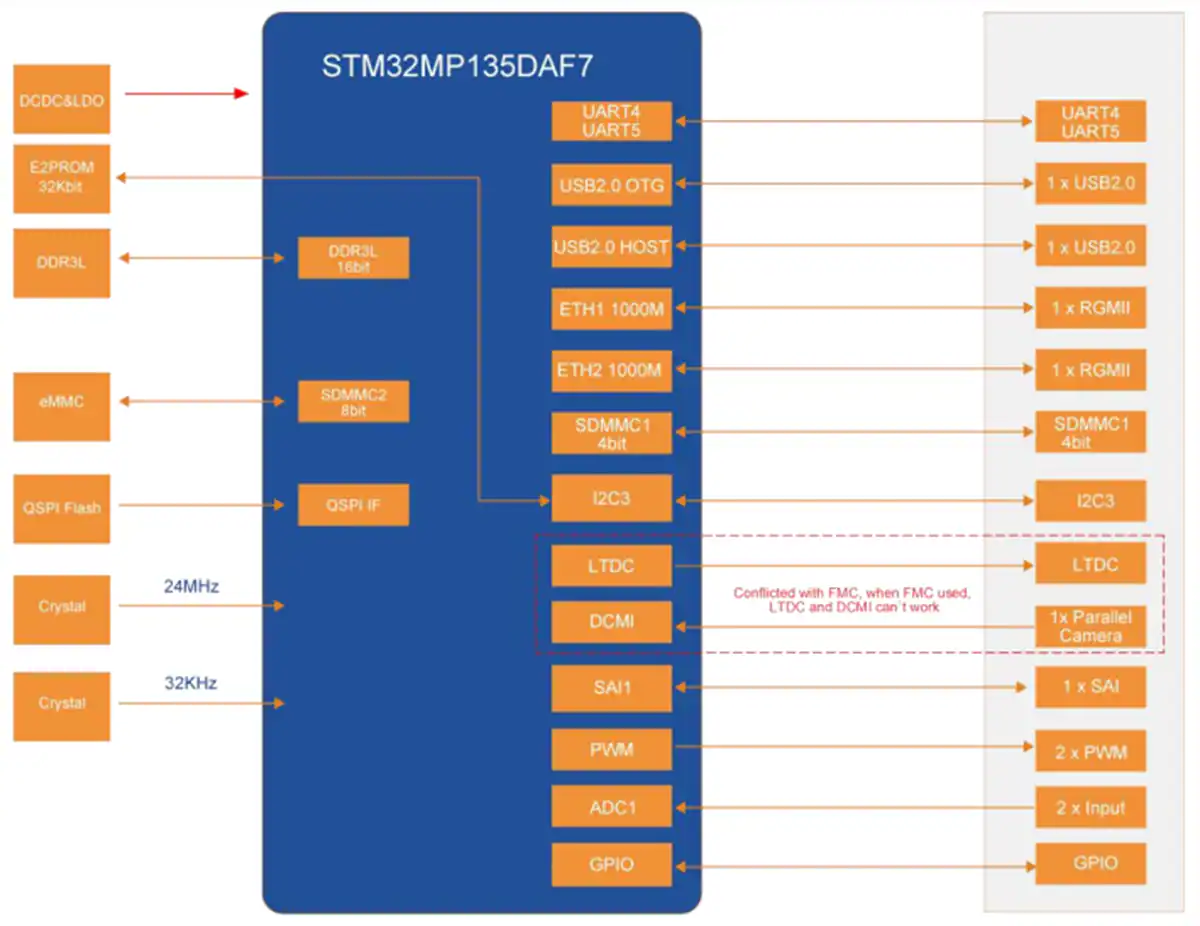

框图
