摘要： 每个器件包含两个独立的d型正边触发触发器。

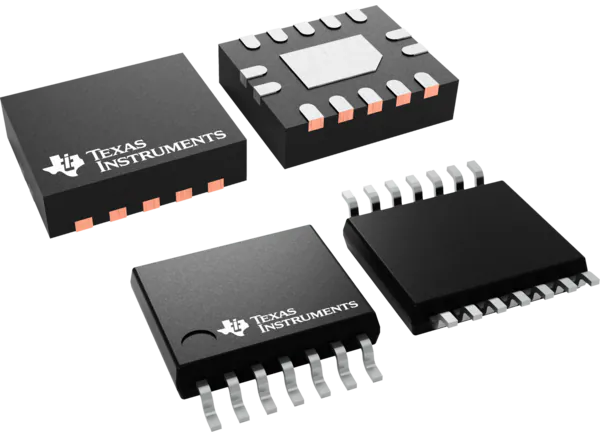

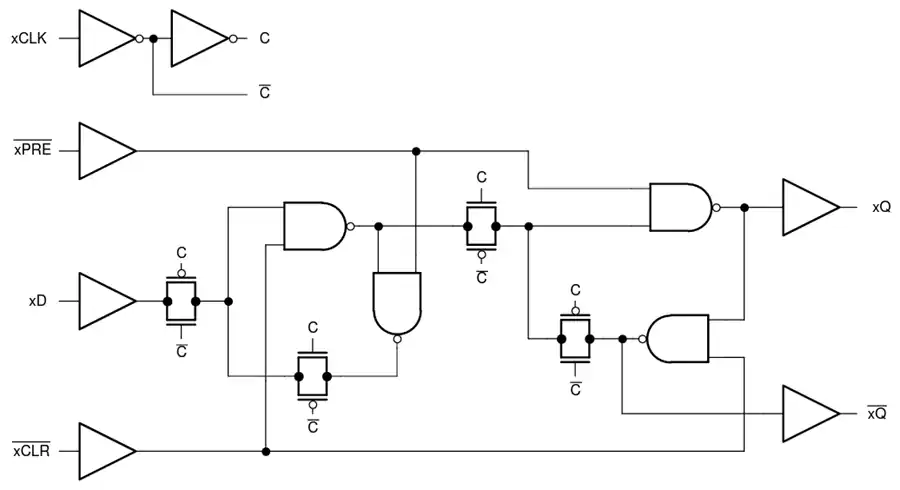

SN74LV2T74/SN74LV2T74- q1双d型触发器包含两个独立的d型正极触发触发器。预设(PRE)输入端的低电平设置输出高电平。在清除(CLR)输入的低电平复位输出低。预设和清除功能是异步的，不依赖于其他输入的电平。当PRE和CLR处于非活动状态(高)时，满足设置时间要求的数据(D)输入端的数据被传输到时钟(CLK)脉冲正沿的输出端(Q, Q)。时钟触发发生在电压水平上，与输入时钟(CLK)信号的上升时间没有直接关系。在保持时间间隔之后，可以改变数据(D)输入的数据，而不影响输出(Q, Q)的电平。输出电平参考电源电压(V(CC))，支持1.8V, 2.5V, 3.3V和5V CMOS电平。
输入设计了一个低阈值电路，以支持低电压CMOS输入(例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出)的上平移。此外，5V容限输入引脚支持向下转换(例如，3.3V到2.5V输出)。德州仪器SN74LV2T74-Q1器件符合AEC-Q100汽车应用标准。
宽工作范围1.8V至5.5V
单电源电压转换器(参考LVxT增强输入电压):
5.0V, 3.3V, 2.5V至1.8V
5.0V, 3.3V至2.5V
5.0V至3.3V
1.2V ~ 1.8V
1.5V ~ 2.5V
1.8V ~ 3.3V
3.3V至5.0V
了翻译
下来翻译
5.5V容限输入引脚
支持标准引脚
高达150Mbps, 5V或3.3V V(CC)
每个JESD 17的锁存性能超过250mA
将瞬时开关转换为拨动开关
控制器复位时保持一个信号
输入慢边率信号
在嘈杂环境下工作
将时钟信号除以2
