TEXAS INSTRUMENTS SN74LV4T32

SN74LV4T32/SN74LV4T32- q1四路或门的介绍、特性、及应用

来源：HQBUY 发布时间：2023-06-28

摘要： 每个门在正逻辑中执行布尔函数Y = A + B。

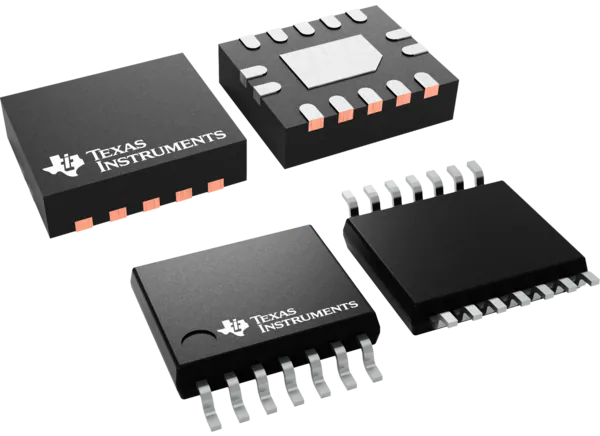

德州仪器SN74LV4T32/SN74LV4T32- q1

德州仪器SN74LV4T32/SN74LV4T32- q1四路或门包含四个独立或门与施密特脱扣输入。每个门在正逻辑中执行布尔函数Y = A + B。输出电平参考电源电压(V(CC))，支持1.8V, 2.5V, 3.3V和5V CMOS电平。

输入设计了一个低阈值电路，以支持低电压CMOS输入(例如，1.2V输入到1.8V输出或1.8V输入到3.3V输出)的上平移。此外，5V容限输入引脚支持向下转换(例如，3.3V到2.5V输出)。德州仪器SN74LV4T32-Q1器件符合AEC-Q100汽车应用标准。

特性

宽工作范围1.8V至5.5V
单电源电压转换器

5.0V, 3.3V, 2.5V至1.8V
5.0V, 3.3V至2.5V
5.0V至3.3V
1.2V ~ 1.8V
1.5V ~ 2.5V
1.8V ~ 3.3V
3.3V至5.0V
了翻译
下来翻译

5.5V容限输入引脚
支持标准引脚
高达150Mbps, 5V或3.3V V(CC)
每个JESD 17的锁存性能超过250mA

应用程序

启用或禁用数字信号
控制指示灯LED

通信模块和系统控制器之间的转换

功能框图

德州仪器SN74LV4T32/SN74LV4T32- q1
