摘要： 简单、易用、高效率、高功率密度的同步降压变换器。

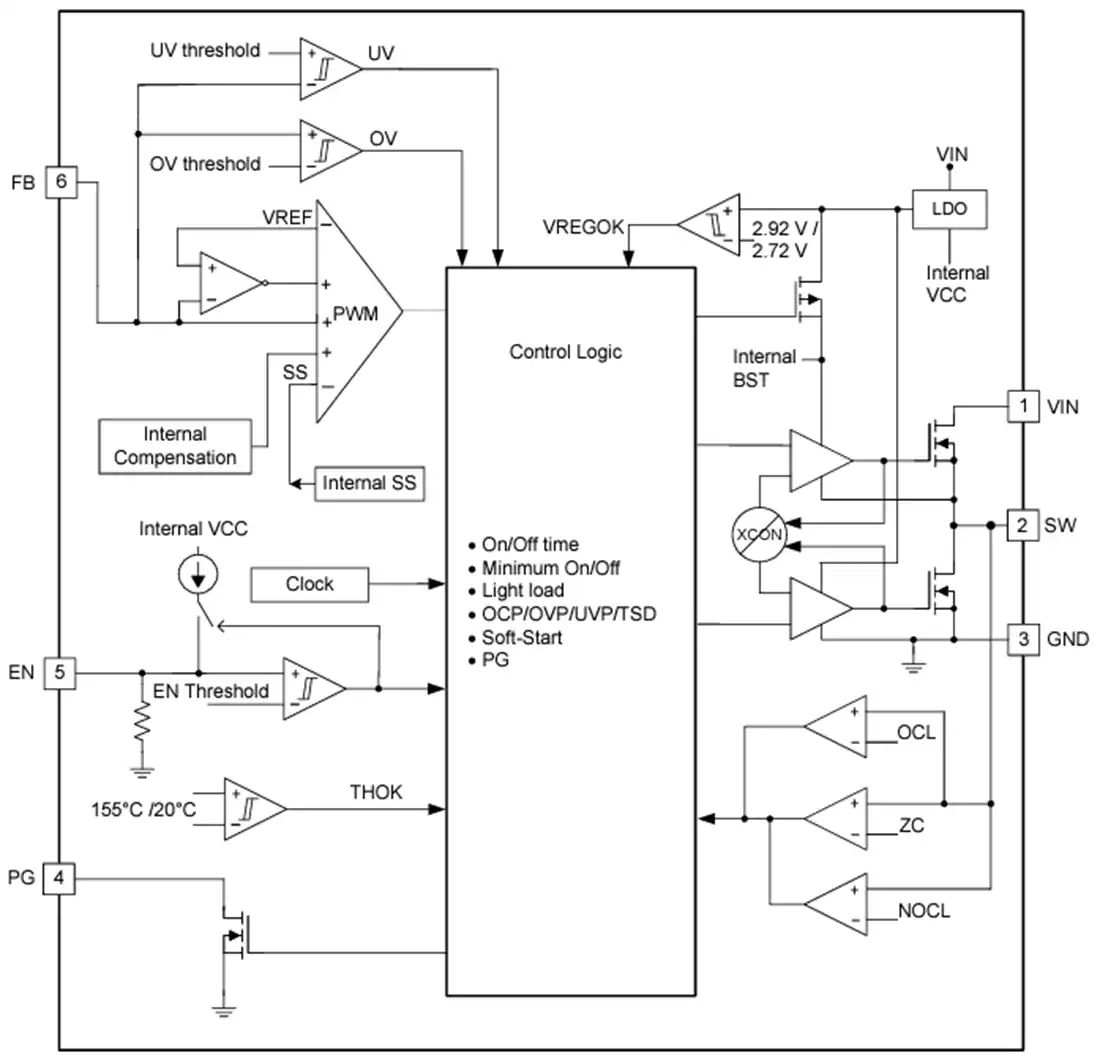

德州仪器TPS56425x同步降压转换器是一款简单、易用、高效、高功率密度的同步降压转换器。每一个都有一个从3V到17V的输入电压，在0.6V到10V的输出电压下支持高达4A的连续电流。TPS56425x采用D-CAP3控制模式，提供快速瞬态响应，支持低esr输出电容，无需外部补偿。该设备可支持高达97%的占空比操作。集成的自引导电容器有助于实现单层PCB，并可节省总BOM成本。
TPS564252在eco模式下工作，在轻负载下保持高效率。TPS564257工作在FCCM模式下，在所有负载条件下保持相同的频率和较低的输出纹波。TPS564255工作在OOA模式，防止音频噪声的产生。该设备通过OVP、OCP、UVLO、OTP、UVP(打嗝)实现了完整的保护。德州仪器TPS56425x采用1.6mm × 1.6mm SOT-563封装。结温设置范围为-40℃~ 125℃。
为广泛的应用程序配置
输入电压范围3V至17V
输出电压范围0.6V至10V
0.16V参考电压
±1%参考精度在25°C
±1.5%参考精度在-40°C至125°C
集成55.0毫欧和24.3毫欧 mosfet
100µA低静态电流
600kHz开关频率
最大97%大占空比操作
精密EN阈值电压
1.6ms固定典型软启动时间
易于使用和小的解决方案尺寸
TPS564252 eco模式、TPS564257 FCCM模式、TPS564255轻载OOA模式
D-CAP3 控制模式
易于布局集成自引导电容器
支持启动与预偏输出
开漏电源-良好指示
OV, OT和UVLO保护非锁存
防紫外线打嗝模式
逐周期OC和NOC保护
1.6mm × 1.6mm SOT-563封装
WLAN/Wi-Fi接入点、交换机和路由器
专业音频，监控和无人机
电视，机顶盒和DVR，以及智能扬声器
