摘要： Mini-Circuits EPQ-133+ MMIC表面贴装低噪声放大器是一款E-PHEMT放大器，工作频率范围为1500MHz至2500MHz。

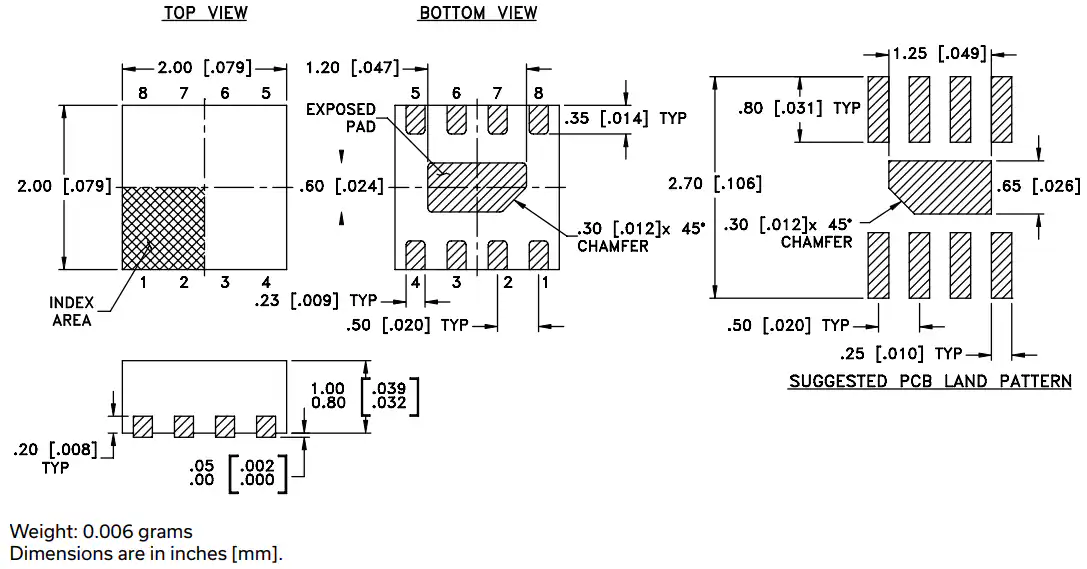

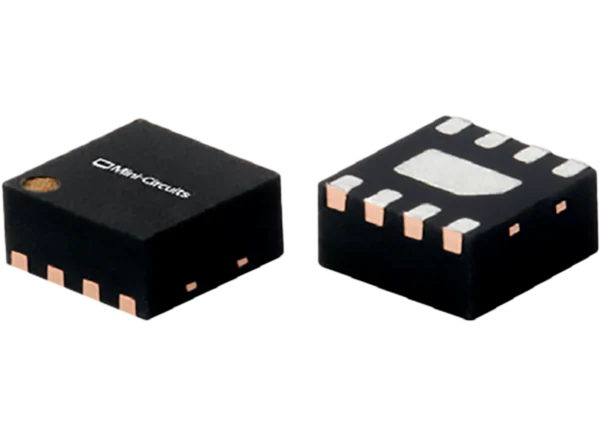

Mini-Circuits EPQ-133+ MMIC表面贴装低噪声放大器是一款E-PHEMT放大器，工作频率范围为1500MHz至2500MHz。该放大器具有0.8dB典型的低噪声系数，同时提供17.6dB增益和+17.8dBm P1dB，典型回波损耗为18dB，电源为+4V，功耗为57mA。EPQ-133+ MMIC放大器具有高OIP3 (+30dBm典型)，使其适合作为接收器/发射器链中的驱动放大器。这款低噪声放大器在整个工作带宽范围内提供14.5dB典型到17.6dB典型可调增益，这可以通过改变外部反馈电阻R1来实现。EPQ-133+放大器安装在行业标准的2mm x 2mm SMT封装中，RF端口内部与50欧姆匹配。典型的应用包括GPS、基站基础设施、卫星通信和战术空中导航。
0.8dB典型噪声系数
在V(s)=+4V时，14.5dB典型到17.6dB典型可调增益
+30dBm典型OIP3
输入功率(CW)、V(s) =+4V、V(s) =+3V:
+25dBm(最大5分钟)
+ 20 dbm(连续)
+5.5V直流电压V(s)
130mA电流(I(s))
+17.8dBm典型P1dB
工作温度范围-40℃~ 85℃
存储温度范围-65℃~ 150℃
总功耗0.55W
基站基础设施
卫星通信
全球定位系统(GPS)
战术空中导航
