松下PAN1780蓝牙低功耗(LE)模块的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-06

摘要： 具有更高的符号速率le2mbps高速PHY或le2mbps远程PHY。

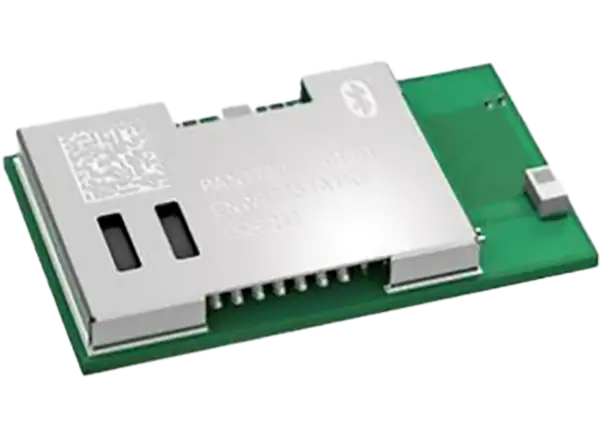

松下PAN1780蓝牙低功耗模块采用高速PHY或LE远程PHY，具有更高的le2mbps符号速率。本模块基于北欧nRF52840单片机控制器。PAN1780模块工作电压范围为1.7V至5.5V，工作温度范围为-40℃至85℃。新的LE广告扩展允许在无连接的情况下广播更大量的数据。PAN1780采用Arm Cortex -M4F、1MB闪存和256kb RAM，具有很高的设计灵活性。

该模块可以在独立模式下使用，从而消除了对外部处理器的需求，节省了复杂性、空间和成本。该模块的典型应用是工业物联网、智能家居/建筑和医疗设备。

特性

北欧nRF52840采用Arm Cortex -M4F
蓝牙5.1 LE包括le2m和LE编码PHY
支持802.15.4 ZigBee 线程和安全启动，包括信任根(RoT)
包括Arm TrustZone CryptoCell 310
USB 2.0全速设备接口

多达48个通用I/ o (GPIO)，由多达4个SPI, 2个I²C, 2个UART, 4个PWM, 8个ADC, 1个NFC-A, 32 kHz输入/输出和nRESET共享
内置温度传感器
可用的APPROTECT变体

规范

-95dBm在1Mb/s和-103dBm在125kb/s的典型灵敏度
8dBm典型最大输出功率可从-20dBm在4dB步进和-40dBm耳语模式配置
4.8mA在Tx(在0dBm)， 4.8mA在Rx模式电流消耗
1.7V至5.5V电压范围

温度范围-40℃~ 85℃
表面贴装式尺寸15.6mm × 8.7mm × 2mm
内置1MB闪存和256kB内存

应用程序

工业物联网:

智慧城市基础设施
工业网状网络
工业4.0(机器人)

智能家居/建筑:

楼宇自动化
智能锁
照明控制

医疗设备:

聪明健康
确保医疗外围设备安全
