Analog Devices公司LT8692S降压开关稳压器的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-06

摘要： 四通道降压，电流模式，单片降压开关稳压器。

Analog Devices公司LT8692S降压开关稳压器是四通道降压，电流模式，单片降压开关稳压器。所有调节器都同步到一个固定频率为2MHz的振荡器。零件号末尾的“S”是指第二代Silent Switcher 技术，该技术包括一个集成旁路电容器，可提供高频和小尺寸的解决方案，具有出色的EMI性能。集成电容器还通过降低布局灵敏度使广告中的EMI性能更容易实现。这一表现使得adi公司。LT8692S是噪声敏感应用和环境的理想选择。高度集成的四通道解决方案节省了空间，简化了紧凑型电路板的设计。

突发模式操作可实现超低待机电流消耗，强制连续模式可用于控制整个输出负载范围内的频率谐波，或扩频操作可进一步减少EMI发射。快速、干净、低过调开关边缘使高开关频率下的高效率运行成为可能。这种能力导致小的解决方案尺寸和宽的控制环路带宽，以实现快速瞬态响应。

特性

灵活的供电系统，提供四个输出，宽输入范围
一个高压同步降压调节器

输入电压范围3V至42V
连续输出电流可达2A
效率高达93%

三个低压同步降压调节器

1.2V至8V输入电压范围
连续输出电流可达1A
效率高达95%

Silent Switcher 架构

超低EMI/EMC辐射
扩频调频

超低静态电流突发模式操作

9.6μA I(Q)调节12V(IN1)至5V/3.3V/1.8V/1.2V(OUT1-4)
输出纹波小于10mV(PK-PK)

外部同步能力
强制连续模式能力
小型热增强4mm × 3mm 20引脚LQFN封装
AEC-Q100符合汽车应用要求

应用程序

相机模块
汽车系统
工业控制和电源

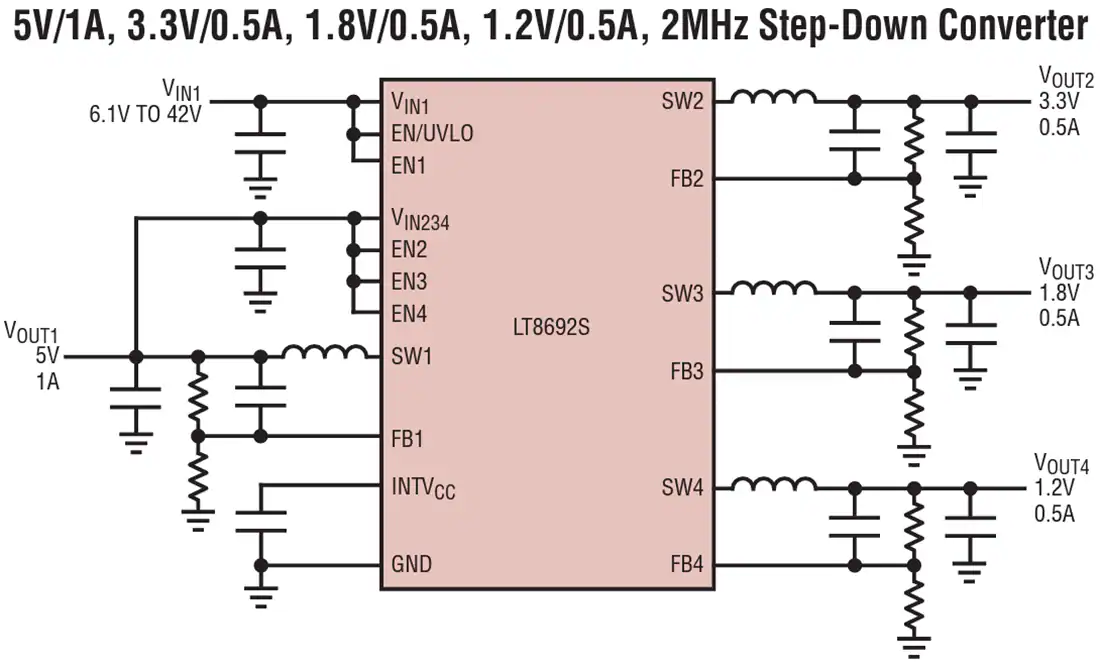

典型的应用程序
