电流源参考线性稳压器

在许多低噪声应用中，线性稳压器是功率转换的理想解决方案，因为它具有非常低的输出电压噪声和低电磁噪声产生(与电荷泵或开关稳压器相比)。LT308x线性稳压器系列是这些应用的理想选择。这种流行的正输出线性稳压器家族提供从200mA到3A的输出电流。该系列的吸引人的特点包括，初始精度为1%的电流源基准(电流源基准只需要一个外部电阻来设置输出电压，允许输出电压降至0V，并使并联多个线性稳压器输出变得容易)，宽输入电压范围(根据设备最高可达36V或40V)和低输出电压噪声(低至27 μ V(RMS)，测量范围从10Hz到100kHz)。

这种新的线性稳压器结构(采用一个电流源基准和一个功率缓冲器)比传统的基于电压基准的线性稳压器有几个优点。最重要的是，这种新架构总是在单位增益模式下工作。因此，带宽、瞬态响应、负载调节、输出电压噪声和PSRR实际上都与输出电压无关。在基于基准电压的线性稳压器中，这些参数都随着输出电压的变化而增大或减小，从而影响性能。一些应用需要禁用线性稳压器，从输出端移除电源并禁用器件以最小化功耗。其他应用要求线性稳压器输出为0V，以便在需要时从敏感电路中去除功率，但不需要较低的功率状态。LT308x系列为这两种情况提供了解决方案。

对于微功率关闭需求，可以使用2.1A LT3086。它具有一个关闭控制引脚，可禁用内部电路，从而在温度下关闭电流小于1 μ a，输出电压小于0V。

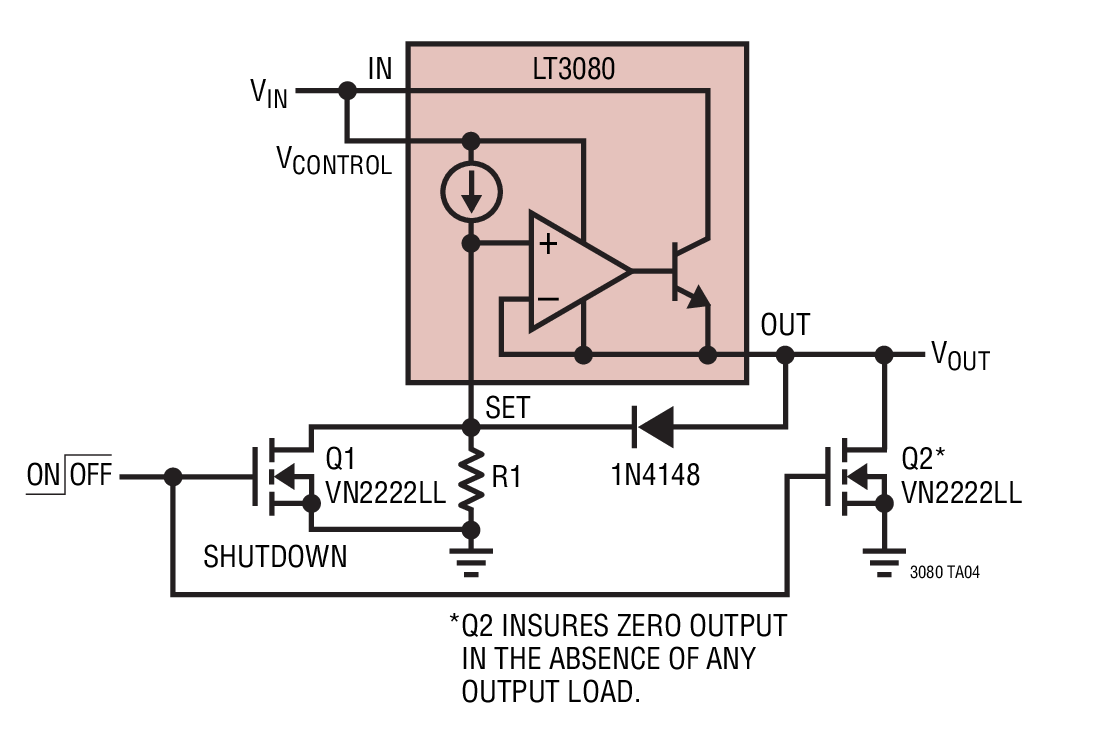

LT308x系列中的其他器件是经典风格的3端稳压器;它们有一个输入引脚，一个输出引脚和一个参考引脚，但没有一个关闭引脚。对于这些设备，关闭状态需要外部电路。关机迫使输出到0V，但不禁用内部电路，导致功耗不是微功率。下图显示了添加了关断电路的LT3080。在这个电路中，当mosfet Q1和Q2的栅极被驱动到高电平时，输出到0V。MOSFET Q1(横跨R(SET)电阻)迫使输出电压降至0V。输出端的MOSFET Q2箝位V(OUT)到地，确保输出始终保持在0V。

如果需要微功率关闭状态，另一种选择是简单地使用与电源输入串联的开关。然而，线性稳压器的输出电压可能在相当长的一段时间内保持高位，而其他系统电压已经关闭(取决于输出负载)，击败了及时从敏感电路中移除电源的目标。

负输出线性稳压器和关断

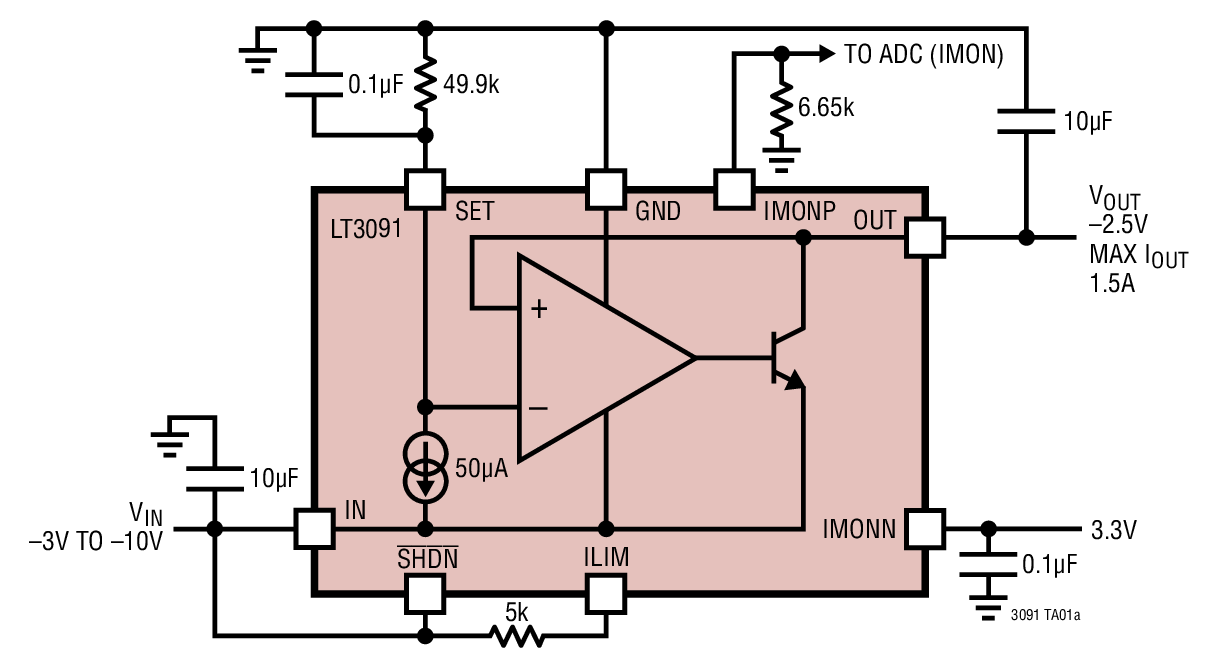

对于负输出线性稳压器，LT3090和LT3091(分别为-36V /600mA和-36V /1.5A)具有独特的双向关断功能，可在关断控制引脚上接受正或负电压以禁用设备。这可以防止产生一个负的控制信号，如果一个是不可用的。我们完整的基于电压基准和基于电流源基准的双向关断负线性稳压器系列可以在这里找到。

下表是我们当前源参考线性稳压器的完整列表。这些低噪声，宽输入电压范围的设备提供真正的关闭或提供一个简单的方法在输出0V与几个外部组件。
