Broadcom AEAT-901x-S06绝对磁性编码器套件的介绍、特性、及应用

来源：HQBUY 发布时间：2023-07-07

摘要： 检测绝对角度位置，以获得精确的位置反馈。

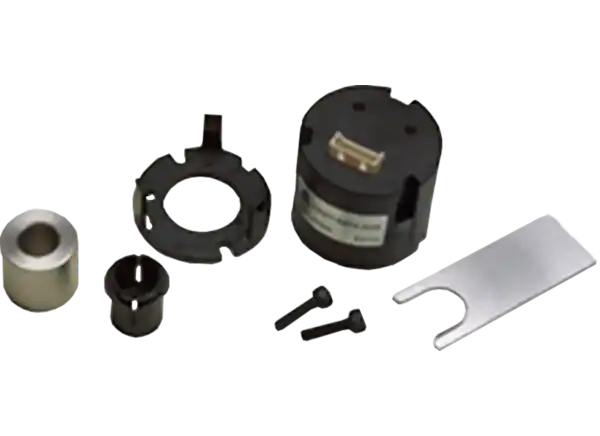

Broadcom AEAT-901x-S06绝对磁套件编码器是检测绝对角度位置以获得精确位置反馈的高性能器件。这些编码器具有10位至18位分辨率包选项，可满足各种应用需求。磁性编码器外壳可以更容易地组装和集成到用户的应用程序中。-40°C至+125°C的工作温度范围可确保在极端工作温度下的最高性能水平。耐油和污垢，AEAT-901x-S06编码器是工业自动化应用的理想选择。

三线同步串行接口(SSI)以二进制格式提供绝对位置数据。该编码器与广泛的工业自动化应用兼容，并使用单个5V电源输入。此外，Broadcom AEAT-901x-S06绝对磁性编码器套件封装在一个小尺寸中，使设计工程师能够轻松地设计或集成空间受限的应用。

特性

10、12、14、16或18位分辨率
非接触式传感技术
温度范围-40°C ~ +125°C
绝对角位置检测
典型码单调误差=±1 LSB
外形尺寸小( D0 23mm x 19mm高，6mm轴)

同步串行接口(SSI)输出绝对位置数据(二进制格式)
单5V(DC)电源
易于组装，无需信号调整
通过PCB直接连接
通过无铅认证

应用程序

机器人和自动化装配线
机床、切削、进给长度和分度输送机

XY表和光学扫描仪
测量仪器，计量，配药，和医疗

规范

最大读出频率≤10MHz
最大供电电流26mA，典型23mA
最大输出电流4mA
时机

100ns最大数据输出激活(逻辑高)
375ns最大数据输出有效
100ns最大数据输出三态
9.90kHz至10.94kHz的绝对输出采样率
最大通电时间10ms

线性

±0.176°为10位
±0.044°为12位
±0.02°为14位，16位和18位
±0.8°最大积分非线性，±0.3°典型
微分非线性

轴向距±0.08mm
0.05mm轴TIR
12000转机械转速
6mm (+0/-0.01mm)轴径
0.104g-cm(2)转动惯量
8.5mm(±1.0mm)轴长
M2 × 0.4mm × 8mm安装螺钉尺寸[内六角螺钉，头形 D0 3.8mm(±0.18mm)]
推荐螺杆扭矩0.6lb/inch
编码器底板厚度2mm
±0.13螺栓圈

ESD抗扰度
机械耐久性

5G振动时10Hz ~ 500Hz(运行)
200G冲击下6ms
