介绍

体积小，但功率大，LTC3872升压控制器可以用最小的组件产生广泛的输出电压范围。它的设计放弃了一些功能和引脚(例如TRACK, SYNC和MODE)，以挤进细长的8引脚3mm × 2mm DFN或引线TSOT-23封装。尽管如此，它在通用性上几乎没有放弃，从2.75V-9.8V输入提供高达60V的稳压输出。该输入范围可容纳一个或两个锂离子电池，除了常见的3.3V和5V输入轨。

节省空间的设计

与LTC3872的小尺寸相匹配，其550kHz恒频工作允许使用小尺寸表面贴装电感器和陶瓷电容器。这比使用恒定准时开关方案的升压控制器节省了空间，这可以导致更低的工作频率和更大的物理滤波器组件。No R(SENSE) 技术消除了对单独电流传感电阻的需求。只需要几个额外的电阻和电容来编程输出电压和关闭反馈回路;用户可以调整OPTI-LOOP 补偿，以适应所选择的任何输出电压和滤波器组件。

轻载效率

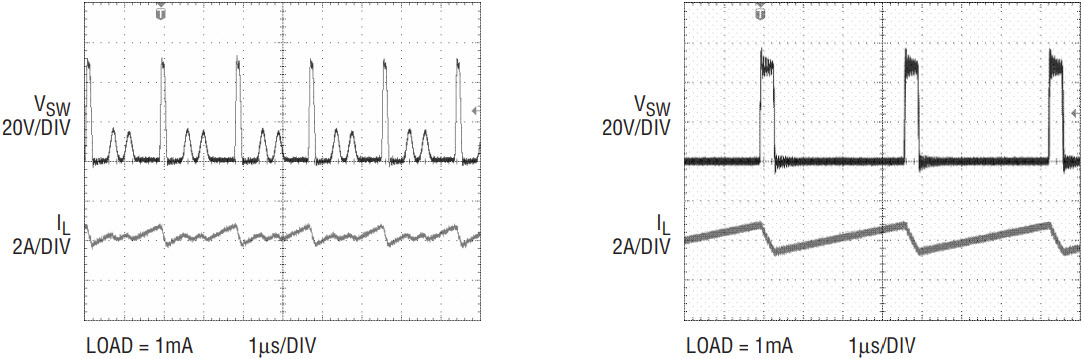

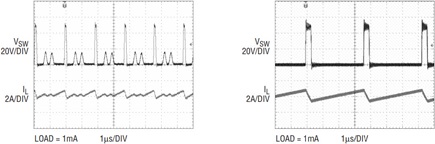

在轻负荷时，脉冲跳频模式保持恒频运行。这具有最小化纹波和保持开关噪声在一个可预测的，易于过滤的频带的双重好处。由于LTC3872的电流模式架构，在瞬态存在下输出电压保持稳定。

3.3V输入，5V/2A输出升压转换器

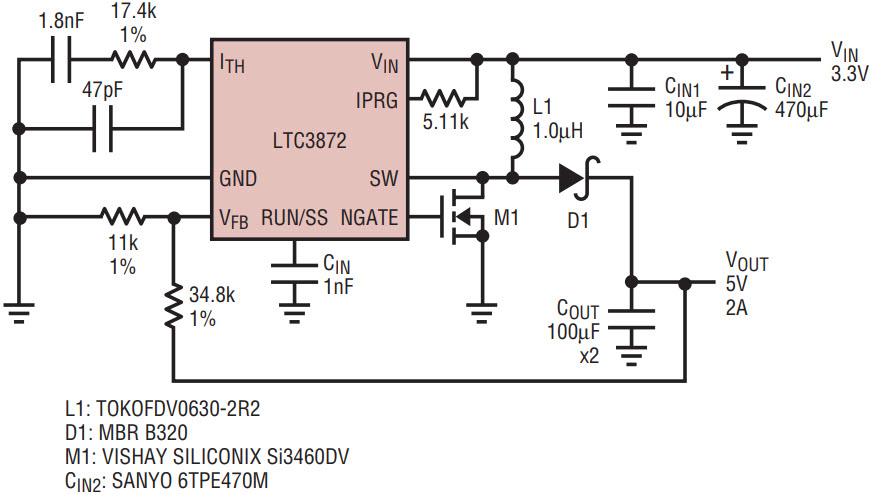

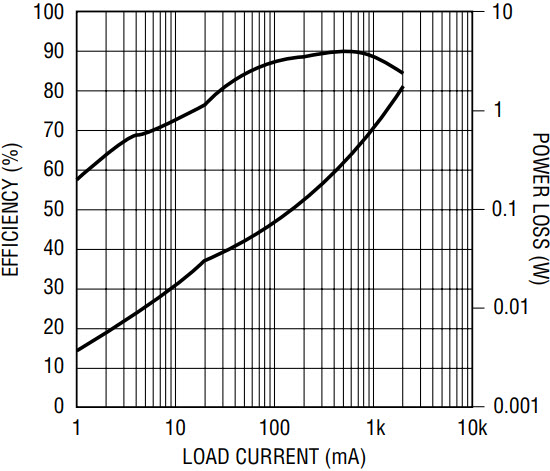

图1显示了一个典型的LTC3872应用-一个3.3V输入到5V输出的升压稳压器，可以提供高达2A的负载电流。图2显示了效率/功率损耗曲线。尽管转换器的尺寸很小，但效率最高可达90%，并保持在80%以上，直至20mA。在关机模式下，功耗仅为8µA。

LTC3872使用外部n沟道MOSFET的漏源电压来感应电感电流。在重负载下，消除单独的检测电阻可以提高效率1%-2%。在输出端没有短路的情况下，变换器可以从V(IN)获得的最大电流由MOSFET的R(DS(ON))决定(栅极驱动电压V(IN)的函数)。这个最大电流可以通过使用三态限流编程引脚IPRG来调节。

一个5V输入，48V/0.5A输出升压转换器

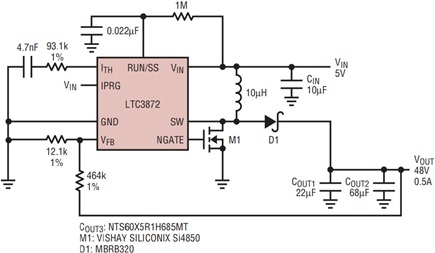

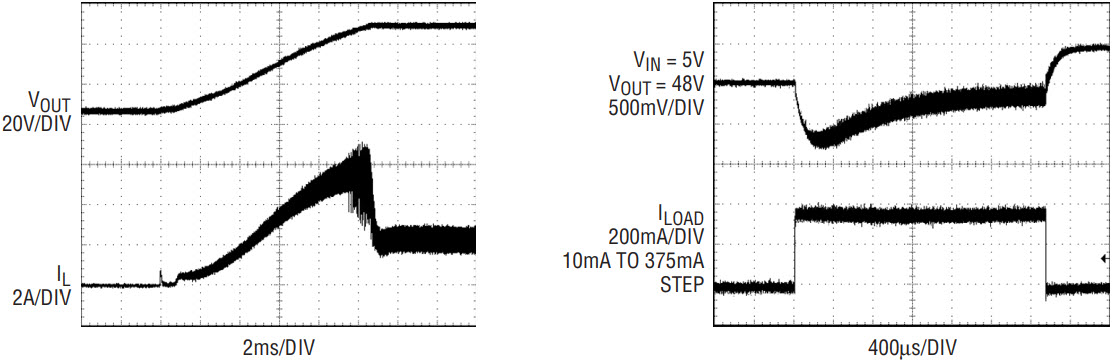

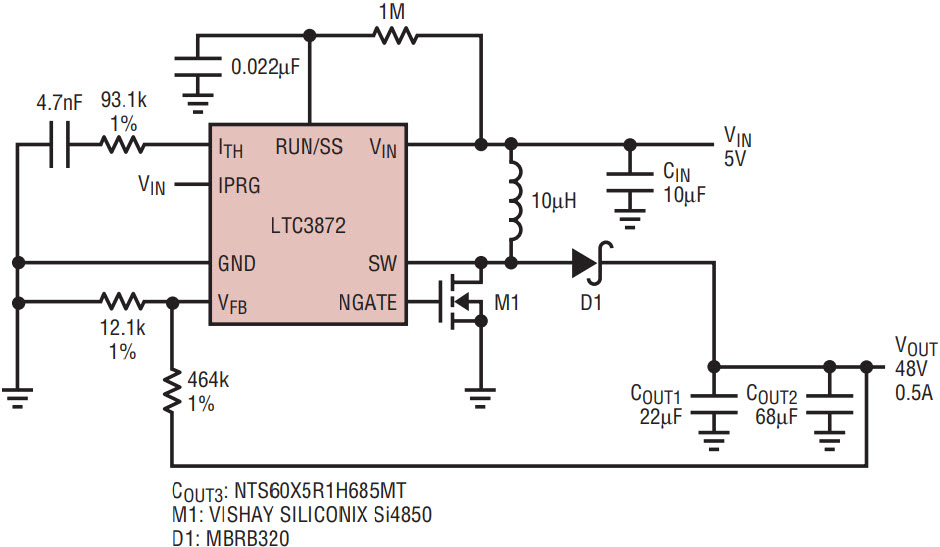

图3显示了LTC3872提供高输出电压的能力。在这种拓扑结构中，对V(OUT)的限制是SW引脚的60V最大额定值。当需要更高的输出电压时，可以在MOSFET的源端和地之间插入一个检测电阻，SW引脚连接到检测电阻的高端。在启动和负载瞬态期间，输出可以很好地控制超调和欠调(图4)。在重负载下的高占空比下，换相周期(这里为1/550kHz)太短，无法使平均电感电流等于转换器所需的输入电流。在这种情况下，MOSFET M1的导通时间延长，电感电流上升到维持输出调节所需的水平(图5)。

结论

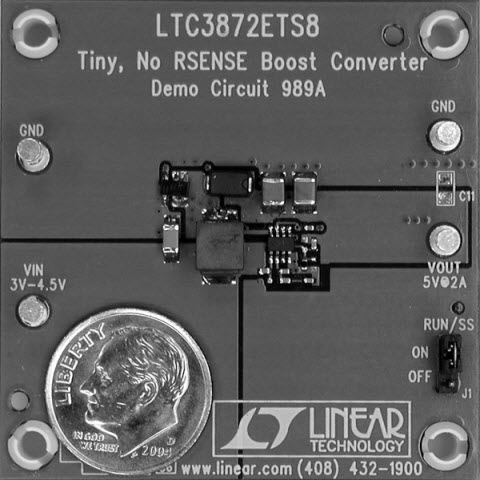

LTC3872是一个微小的电流模式，非同步升压控制器，不需要感测电阻-典型的设计占地2.25厘米(2)(图6)。小的解决方案尺寸和宽的输入电压范围使其易于适应各种应用。
