摘要： 本文利用MAX6960显示驱动器和MAXQ2000位控制器(MAXQ20核)构建了一个股价显示系统, 提供了所有必要的硬件、软件和固件，其中包括原理图、Windows软件等。
本应用笔记介绍了一套基于MAX6960显示驱动器和MAXQ2000微控制器(MAXQ20内核)的股价显示系统，并提供了构建该系统的所有必备信息。其中包括电路原理图、Windows软件和微控制器固件。借助于免费MAX-IDE (1.0版，发布日期：2004年11月18日)开发环境，采用汇编语言编写了专为MAXQ2000量身定做的示例固件。
股价显示系统
MAX6960 是一款图形LED、点阵显示驱动器，能够驱动8x8 LED点阵。本应用笔记利用20片MAX6960来驱动20片8x8 LED点阵单元，并显示Maxim股票价格。可以轻松修改Windows软件和微控制器固件，以显示您的公司股票价格和股票代号。
应用电路包括5块级联 MAX6960EVKIT 和一块 MAXQ2000-KIT 。图1给出了该方案的系统硬件框图。

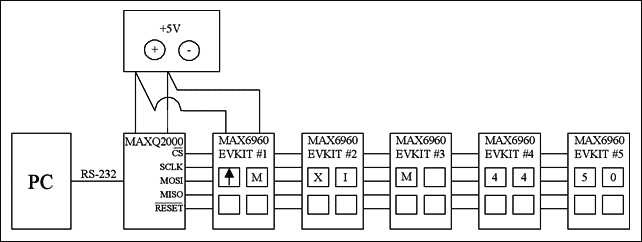

图1. 股价显示系统硬件框图
MAX6960评估板包含四片MAX6960、四个8x8 LED点阵单元以及所有需要的无源元件，PCB布局经过验证。MAX6960评估板电路原理图如图2所示。MAXQ2000没有安装在MAX6960评估板上；需要将MAXQ2000评估板的/CS、SCLK、DIN、DOUT、/RESET和GND与第一块MAX6960评估板连接。其它四块MAX6960评估板与第一块MAX6960评估板级联。另外，第一块MAX6960评估板的+5V焊盘必须连接能够供出5A电流的+5V电源。表1给出了使用5块级联MAX6960评估板时需要的跳线设置。
图2. MAX6960评估板原理图(共6页-第1页)
表1. 级联5块MAX6960评估电路板
| MAX6960 EV kit #1 | MAX6960 EV kit #2 | MAX6960 EV kit #3 | MAX6960 EV kit #4 | MAX6960 EV kit #5 |
| JU1:(2-3) | JU1:(2-3) | JU1:(2-3) | JU1:(2-3) | JU1:(2-3) |
| JU2:(2-3) | JU2:(2-3) | JU2:(2-3) | JU2:(2-3) | JU2:(2-3) |
| JU3:(1-2) | JU3:(2-3) | JU3:(2-3) | JU3:(2-3) | JU3:(2-3) |
| JU4:(2-3) | JU4:(2-3) | JU4:(2-3) | JU4:(2-3) | JU4:(2-3) |
| JU5:(2-3) | JU5:(2-3) | JU5:(2-3) | JU5:(2-3) | JU5:(2-3) |
| JU6:(1 only) | JU6:(1 only) | JU6:(1 only) | JU6:(1 only) | JU6:(1-2) |
| JU7:(2-3) | JU7:(2-3) | JU7:(2-3) | JU7:(2-3) | JU7:(2-3) |
| JU8:(2-3) | JU8:(2-3) | JU8:(2-3) | JU8:(2-3) | JU8:(2-3) |
| JU9:(1-2) | JU9:(2-3) | JU9:(2-3) | JU9:(2-3) | JU9:(2-3) |
| JU10:(2-3) | JU10:(2-3) | JU10:(2-3) | JU10:(2-3) | JU10:(2-3) |
| JU11:(2-3) | JU11:(2-3) | JU11:(2-3) | JU11:(2-3) | JU11:(2-3) |
| JU12:(OPEN) | JU12:(SHORT) | JU12:(SHORT) | JU12:(SHORT) | JU12:(SHORT) |
| JU13:(1-2) | JU13:(2-3) | JU13:(2-3) | JU13:(2-3) | JU13:(2-3) |
| JU14:(1 only) | JU14:(1-2) | JU14:(1-2) | JU14:(1-2) | JU14:(1-2) |
| JU15:(1-2) | JU15:(1 only) | JU15:(1 only) | JU15:(1 only) | JU15:(1 only) |
| JU16:(1-2) | JU16:(1-2) | JU16:(1-2) | JU16:(1-2) | JU16:(1-2) |
| JU17:(1 only) | JU17:(1-2) | JU17:(1-2) | JU17:(1-2) | JU17:(1-2) |
注意：粗体字表示改变了缺省设置。
MAXQ2000评估板包含了使用MAXQ2000微控制器进行设计时所需要的完整软件、硬件、示例代码和文档说明。 MAXQ2000-KIT 原理图见数据资料。
Firmware.Zip 中的示例MAX-IDE汇编程序文件允许MAXQ2000通过SPI接口与MAX6960进行通信。当MAXQ2000使用16MHz系统时钟时，SPI串行时钟为2.5MHz。表2给出了上电后初始化所有MAX6960的SPI/GPIO操作。
表2. 上电后初始化所有MAX6960的SPI/GPIO操作
| Step | Operation | Register Address | Description |
| 1 | GPIO: active-low RESET | N/A | active-low RESET was held low for 2.5ms after power-up to properly apply power to all five MAX6960 devices while power is stable. active-low RESET was then driven high for 100ms. |
| 2 | SPI:16-bit address mode write | Panel Configuration Register (0x0D) | Sets:
|
| 3 | SPI:16-bit address mode write | Global Driver Devices Register (0x0E) | Sets:
|
| 4 | SPI: 16-bit address mode write | Global Driver Rows Register (0x0F) | Sets:
|
| 5 | Delay | N/A | Adds a required 450ms delay after steps 1 through 4 above. All the MAX6960 devices require this time to properly configure themselves. |
| 6 | RS-232 serial COM port | N/A | Waits for stock quote bytes to be sent from the Windows program to the MAXQ2000 through the RS-232 serial COM port. |
MAX6960初始化完成后，固件将等待图3所示的 Windows程序 ，以从Yahoo网站获取Maxim的股票价格，这是使用适于Borland C++ Builder的/n Software IP* Works! Internet开发组件实现的。可以从 /n Software 网站下载免费试用软件以及一些演示程序。需要始终和Internet连接，Windows程序才能正常运行。如果您是通过代理服务器访问Internet，您需要提供代理服务器的名称和代理端口号。程序运行后，Windows程序每10秒钟通过RS-232串行端口向MAXQ2000评估板自动发送MXIM (或您监视的其它公司))的最新股票价格。如果不需要代理服务器信息来建立Internet连接，用户不需要点击Windows程序的任何按钮。
RS-232串行COM端口的数据格式为：
XXXU567.89X
X = Byte1 (Factory use only)
X = Byte2 (Factory use only)
X = Byte3 (Factory use only)
U = Byte4 (Stock Quote: Up, Down, or No Change Indicator)
5 = Byte5 (Hundreds Digit: 1xx.xx)
6 = Byte6 (Tens Digit: x1x.xx)
7 = Byte7 (Ones Digit: xx1.xx)
8 = Byte8 (Tenths Digit: xxx.1x)
9 = Byte9 (Hundredths Digit: xxx.x1)
X = Byte10 (Factory use only)

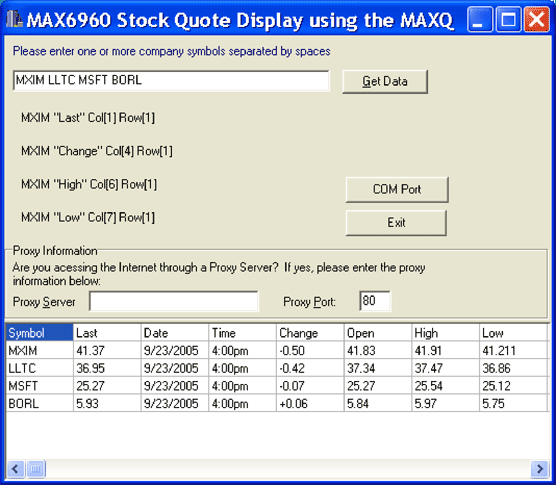

图3. Windows程序通过Internet获取MXIM的股票价格
