性能，精度，多功能性:led和超越

LTC3783是一款电流模式升压控制器，针对大功率led的恒流真彩色PWM 调光进行了优化。专有技术提供极快，真正的PWM负载切换，没有瞬态欠压或过压问题。3000:1的高调光比(100Hz)对于视频投影仪和LCD背光等应用非常重要，可以通过数字方式实现，保持白色和RGB led的色彩完整性。LTC3783还提供了一个额外的100:1调光输入(总计300,000:1)。

这种多功能部件也可用于升压，降压，降压升压，SEPIC或反激变换器，并作为恒流，恒压稳压器。No R(SENSE) 操作使用MOSFET的导通电阻来消除电流检测电阻，从而提高效率。LTC3783的应用包括高压LED阵列和LED背光，以及电信、汽车和工业控制系统中的稳压器。

LTC3783从3V到36V的输入电源工作，并在调节输出电流的同时提供输出过压保护。当使用感测电阻时，最大输出电压仅受外部元件的限制。控制器包括电源和PWM MOSFET开关的集成驱动器，可变反馈电压(0V至1.23V)允许设计人员完全控制负载电流精度与效率。这些特性使得该部件在高功率LED照明应用中特别具有吸引力。一个电阻将工作频率从20kHz设置为1MHz，并且，为了减少开关噪声干扰，LTC3783可与外部时钟同步。可编程软启动限制启动时的涌流电流，防止输入电流尖峰。除了升压操作(V(OUT) >V(IN))，控制器为buck-boost或buck应用提供交替恒流，恒压工作模式。在这些情况下，可实现的PWM调光比通常较低。

一种新颖、简单、高效的PWM调光方案

为什么PWM呢?

LED的亮度是通过它的电流的函数。调光只是减少流过LED的直流电流，而数字或PWM调光则改变LED电流的占空比，从而改变有效的平均电流。调光的问题是LED的色度也会随着电流的变化而变化。PWM调光避免了这个问题，因为通流是恒定的，允许光强度，即平均电流，在没有色移的情况下变化。

输入真彩PWM

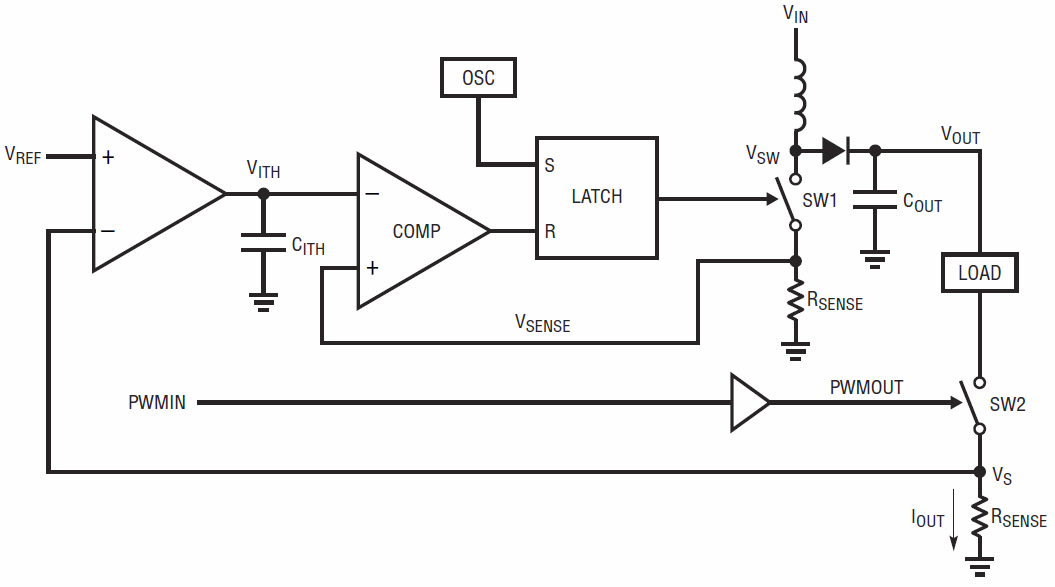

一个简化的传统电流源升压控制器如图1所示，其中I(OUT)是调节电流源。当PWMIN通过SW2突然断开输出负载时，反馈回路无法瞬间调节由I(TH)(周期间电流阈值)控制的电感电流I(L)。因此，由于过量电流被馈送到C(OUT)， V(OUT)上升，导致输出过压，而误差放大器将其I(TH)补偿电容器C(ITH)降低到适当的零电流水平。当负载重新连接时，V(OUT)被负载电流拉低，因为补偿电容器被调高以匹配输出电流需求。根据与PWMIN接通时间相关的应用细节(补偿、负载参数和元件值)，负载电流通常会超调或过调，导致光强变化时的色移。

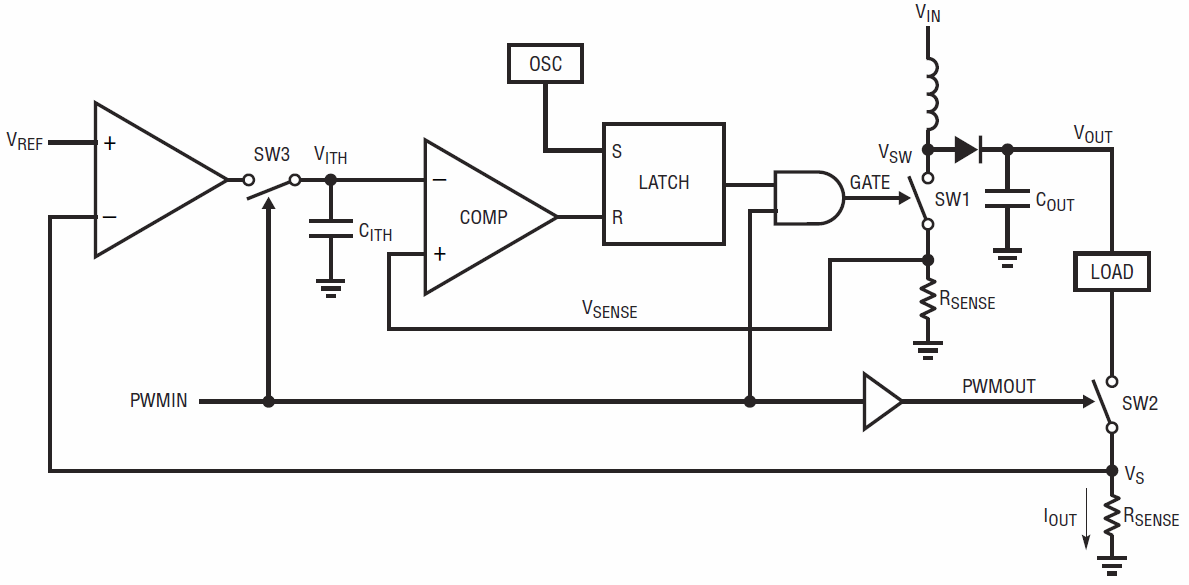

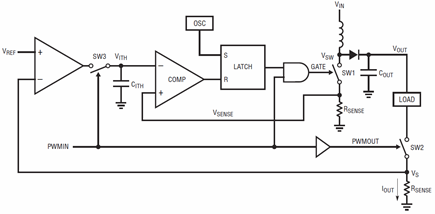

在LTC3783中实现的真彩色PWM调光在图2中以简化形式描述。当PWMIN变低时，输出负载断开(SW2)，开关同时被禁用(SW1)，补偿电容C(ITH)断开(SW3)。禁用SW1开关与PWMIN低防止V(OUT)过压情况发生，并断开C(ITH)保持适当的稳态I(TH)值。当PWMIN再次变高并重新连接负载时，V(OUT)和V(ITH)已经处于各自的满载值，并且负载电流几乎立即恢复。

这种新技术允许负载快速连接和断开。这导致更高的有效PWM调光比，因为对于给定的PWM频率，调光比受到可以提供的最短脉冲持续时间(因此，最低占空比)的限制。

应用程序

升压PWM LED驱动器

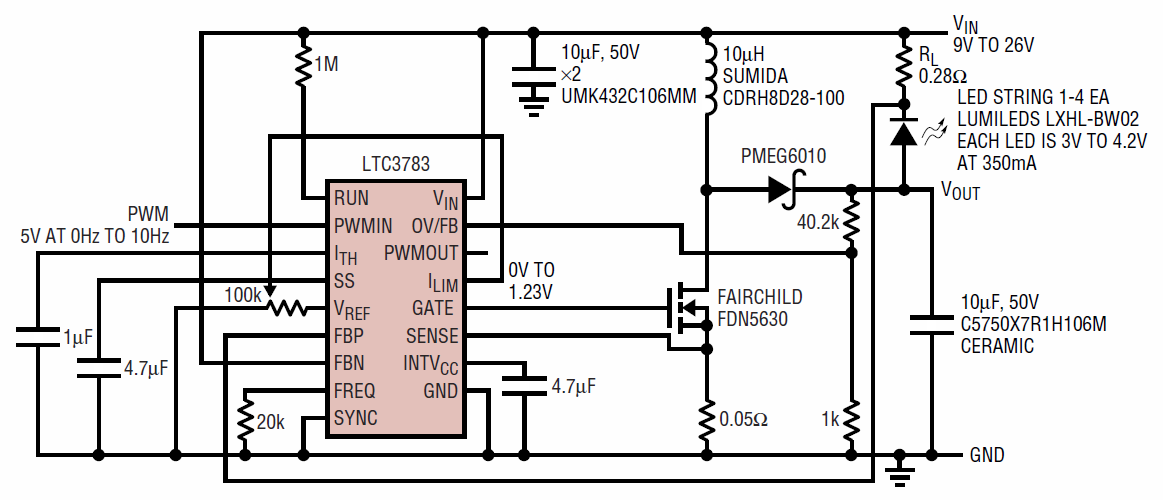

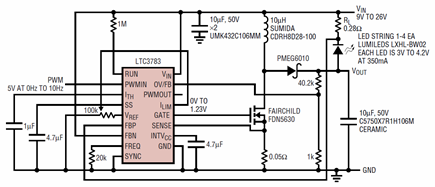

多LED系统通常将LED串联起来，以确保通过每个LED的电流相同，而不管每个LED的I-V特性如何变化。在这样的系统中，累积LED串电压通常高于系统电源，因此需要升压转换器(V(OUT) >V )。图3显示了使用PWM调光的解决方案。

V(FBP)跨R(L)设置LED负载电流水平。考虑到负载电流精度，为了提高效率，将V(FBP)(通过R(1)和R(2))设置为0.1V。将负载电流检测电阻电压设置为0.1V时，电阻的功耗仅为35mW，而在1.23V的检测电压下，电阻的功耗为430mW。最坏情况下的V(FB)偏移量为<3mV，确保负载电流精度优于3%。额外的调光可以通过用电位器或其他可变电压源代替R(1)和R(2)来完成。

FREQ引脚上的电阻R(T)决定GATE开关频率。所选择的6.04k欧姆值将系统设置为1MHz开关，这允许比标准300kHz开关频率允许更高的PWM调光比。如果电源运行时led断开，电阻R(3)和R(4)设置最大输出过压关断阈值，通常为V(OV/FB) = 1.32V。过压保护在电流源升压应用中是必不可少的，因为在开负载故障时，电容器和场效应管漏极电压很容易超过器件的最大额定值。

由于采用了真彩色PWM拓扑结构和1MHz时钟速率，该boost应用电路可以实现超过3000:1的PWM调光比。

降压升压PWM LED驱动器

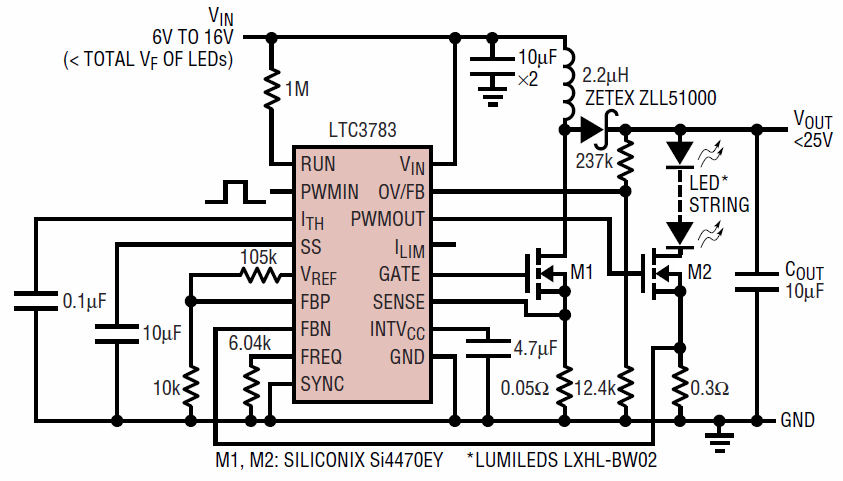

在一些LED应用中，所需的V(In)和V(OUT)重叠，因此需要降压升压或SEPIC功能。图4描述了这样一个系统。在这种设置中，LED电流返回到V(In)，并且LED实际上看到V(OUT) - V(In)的电压，允许名义上的升压配置作为降压升压。相比之下，SEPIC配置将需要基于2电感或变压器的解决方案，导致复杂性增加和效率降低。然而，一个真正的SEPIC也将提供接地负载，这在某些应用中可能是可取的。

在这种模式下，PWM调光可通过PWM输入，尽管其调光比不能与升压配置中的调光比相媲美。缺乏pwmout控制的负载开关意味着瞬态响应不能那么快，因为当PWMIN低时，输出电压会下降，当PWMIN再次升高时，需要一些恢复期。

I(LIM)引脚提供调光，因为I(LIM)范围为(0.12V <V (ILIM) & lt;1.23V)控制(V(FBP) - V(FBN))差按比例从10mV到100mV。这允许LED电流以额外的10:1的比例线性变化。

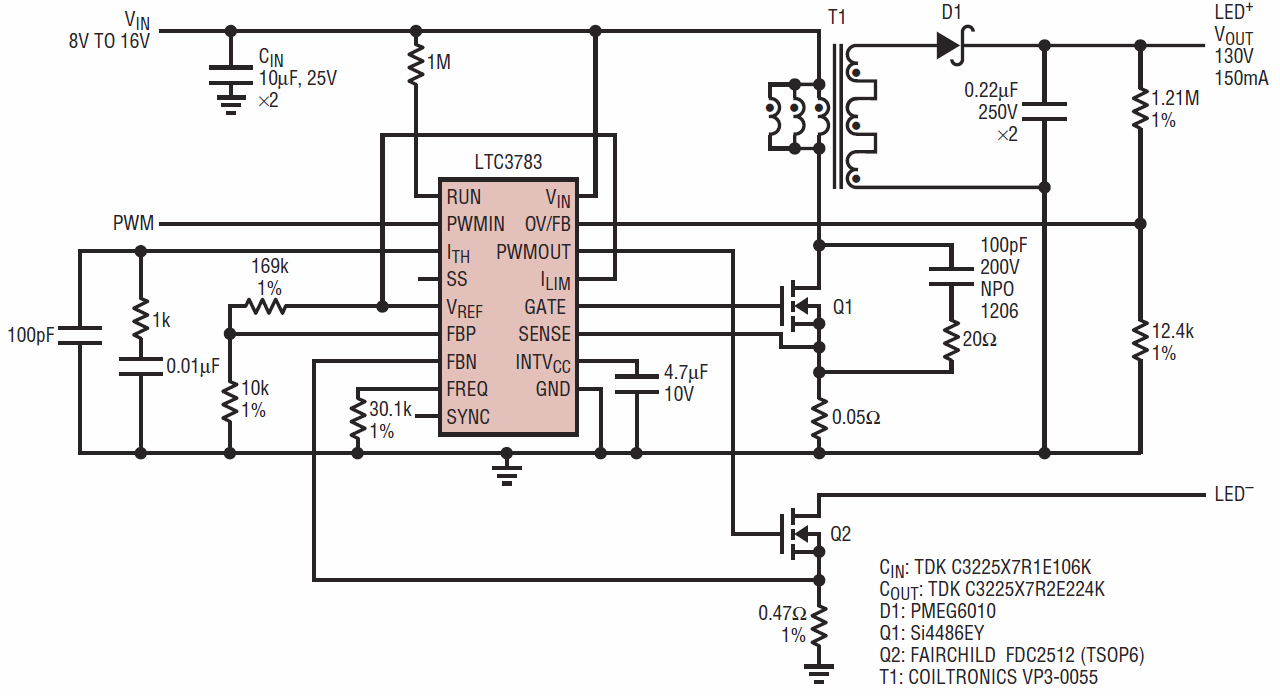

高压(130V OVP)反激LED驱动器

图5所示的130V应用与图3类似，但由于升压比极高，为了减少GATE占空比，增加了一个3:1的变压器，从而不违反该部件的最大占空比。

该电路能够在150mA时驱动一串led，其总正向电压加起来小于130V，此时OV/FB引脚被激活以停止所有开关。这样可以防止在输出端出现潜在的过电压情况。

该应用电路可以提供500:1的PWM调光比。

其他功能

在130V以上的应用中，由于V(FBP) >2.5V时，LTC3783处于恒流、恒压工作状态，这意味着控制回路寻求在100mV时调节负载感测电阻电压(V(FBP) - V(FBN))。这与升压应用的纯电压模式不同，其中V(FBP) = V(FBN)。此外，在恒流、恒压模式下，OV/FB引脚成为线性反馈输入，将V(OV/FB)调节为1.23V if (V(FBP) - V(FBN)) <100 mv。
