摘要: 大功率LED驱动器接受宽输入电压范围
电路基于降压/升压转换器控制器调节电流到白光LED,尽管允许从2.7V到16.5V的输入电压变化。
这篇文章的类似版本作为设计摘要出现在2005年1月20日的电子设计杂志。
能够取代白炽灯泡的高功率led的出现产生了对有效匹配led与可用电源(电池,汽车电气系统等)的电路的需求。该电路还应该能够调节和控制LED光输出,尽管从电源输出电压的变化。
电路图1从最小2.7V(三个碱性原电池的寿命终止)到最大16.5V (12V汽车系统的最大电压)的电压范围内启动和操作1A LED。即使电源的内阻大于1欧姆,在该范围内的运行也是稳定平稳的。
图1 宽输入电压范围,大功率LED驱动。
带外部MOSFET功率开关的电感式降压-升压转换器控制器(IC1)使用与电源LED串联的0.1欧姆电流检测电阻设置在电流调节回路中。(如果输出电路断开,6.2V齐纳二极管导通,启动电压调节回路。)图2显示了0.5A和1A输出电流的电流调节,和图3显示相应的效率,所有绘制与输入电压的工作范围。
图2 图1电路中LED电流与电源电压的关系。

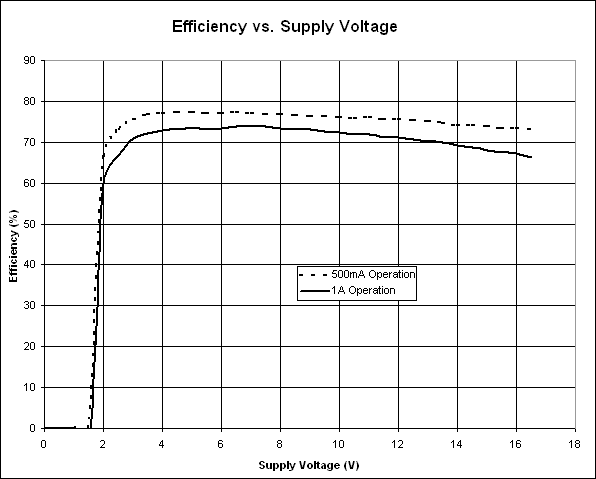

图3 图1电路的效率与电源电流的关系。
用相同值的线性电位器替换10k欧姆反馈电阻器(连接到电流检测电阻器),可以有效地调光LED。从所示电路值设置的最大1A调节点开始,功率led电流(因此其光输出)可以在超过20:1的范围内线性扫过。
