智能卡接口必须符合广泛的，往往是困难的，软件和硬件标准，以产生强大的卡重系统。LTC4556通过将所有所需的电源管理、控制、ESD和故障保护电路集成到单个器件中，从而避免了对复杂的离散元件阵列的需求，从而轻松满足智能卡接口要求。

LTC4556采用倍压电荷泵和低差线性稳压器，从2.7V到5.5V的输入产生5V, 3V或1.8V的输出电压。它支持自定义智能卡系统-除了EMV (Europay, MasterCard, Visa)和ISO7816标准-通过为C4和C8引脚提供控制和双向时钟模式，用于I(2)C 或smbus类智能卡的时钟延伸。一个微控制器兼容串行接口控制整个设备。最重要的是，一个完整的解决方案占用的空间很小。LTC4556采用4mm × 4mm × 0.75mm的小型无引线封装，需要最少的外部组件。

特性

LTC4556包括相当多的功能，但仍然易于使用。其简单的8线串行端口提供了最大的控制与最少的电线数量。

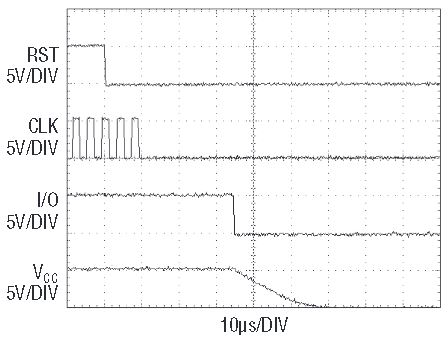

检测电路用于检测智能卡是否存在。卡的插入有40ms的延迟，以确保在卡被激活之前触点就位。如果在交易期间将卡从插槽中取出，LTC4556将在其衬垫离开连接器的接触引脚之前彻底停用卡。图1显示了自动停用期间智能卡衬垫的顺序。RST首先降低。在下一个可用边缘上，CLK被调低。CLK变低后，I/O变低，接着是V(CC)。

当从较低电压电源为5V卡供电时，充电泵在重负载下以恒频模式运行，在轻负载时具有突发模式运行以节省电力。恒频操作允许使用小型电容器。充电泵足够强大，可以为智能卡提供所有3v (CC)电压的额定电流要求。

一个低差线性调节器控制智能卡的电压。LTC4556支持所有三种智能卡类别(1.8V, 3V和5V)。智能卡信号电平转移到适当的微控制器供电电压(范围从1.7V到5.5V)。

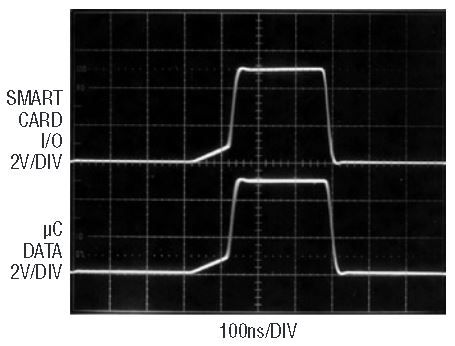

数据通信引脚(I/O和data)是双向和全双工的。此功能允许将真实的确认数据返回到微控制器接口。这些双向引脚也有特殊的加速上拉源，以确保快速上升时间。这些源比电阻快，并且当引脚保持低电平时不会遭受电阻的功率损耗。它们感测引脚上的边缘速率，并将其与预设限制进行比较。如果超过限制，则在引脚上施加额外的电流源，从而加速引脚。一旦引脚达到其本地供电水平，加速电流被禁用。图2显示了智能卡引脚和微控制器引脚上的数据波形示例。

对于智能卡时钟引脚，特殊的时钟分配器和同步电路可以方便地连接到微控制器。单独的时钟输入引脚可用于支持异步智能卡或同步存储卡。一个真正的双向模式是可用的，允许时钟拉伸自定义智能卡应用程序。在这种模式下，时钟通道与具有总线加速器的数据通道相同。

易用性

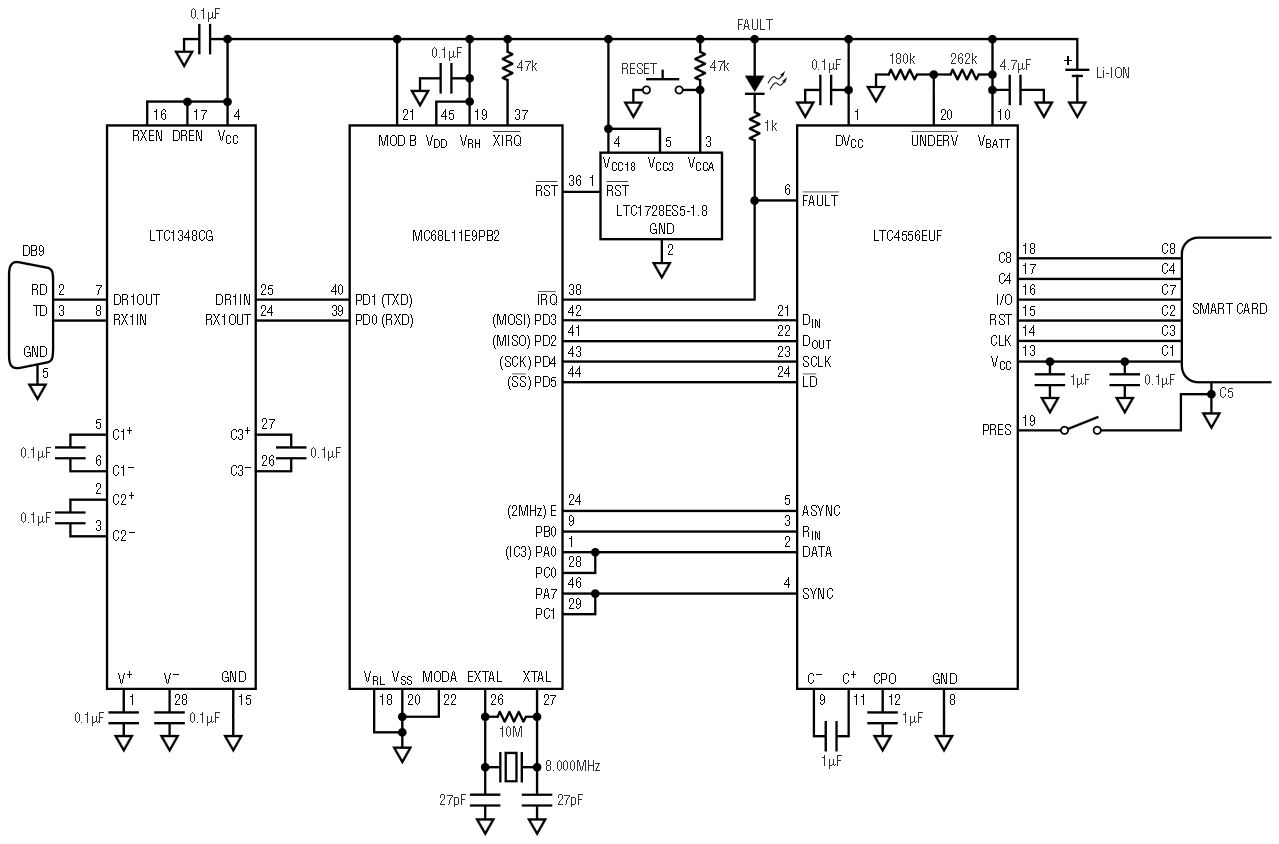

图3显示了仅由单个锂离子电池供电的智能卡转RS232应用程序中使用的LTC4556的示例。一个简单的4线命令和状态接口加上一个4线智能卡通信接口是所有需要的。命令/状态串行端口可以很容易地连接在一起，并且智能卡通信端口并联，以将此应用扩展到几乎任何数量的智能卡，同时保持到微控制器的电线数量相同。

结论

LTC4556为智能卡系统设计人员所面临的难题提供了一个紧凑、简单和经济的解决方案。

I(2)C是Philips Electronics N.V.的商标
