最基本的

MAX6956和MAX6957的标准LED连接如图1所示。负载通常是单个LED，但也可以是串联的双LED(如图所示)，具体取决于LED的选择和电源电压。驱动LED所需的最小电源电压V+((MIN))可使用以下公式计算:

V+((MIN)) = (V(PORT) + V(LED))伏

其中V(PORT)是在输入所需负载电流时穿过输出端口的压降(MAX6956和MAX6957在24mA时为0.6V)

V(LED)是在所需负载电流下LED(s)的电压降(红色LED通常在1.8V至2.4V范围内，蓝色，白色和高效绿色LED通常在3V至4.2V范围内)。

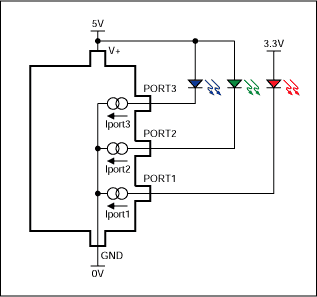

图1显示了返回到驱动电源电压的LED输出负载。这通常是最方便的负载供应。但是，如果需要，负载可以连接到较低的电压。使用低电压LED电源的一个很好的理由是通过更好地匹配LED正向电压来提高效率和减少驱动器耗散。图2所示的示例演示了RGB三极管驱动，使用驱动器5V电源作为高正向电压蓝色和绿色LED的电源，以及3.3V电源作为低正向电压红色LED的电源。

负载不能连接到高于MAX6956或MAX6957芯片电源V+的电压，因为这些输出端口没有过压保护。当驱动器和负载使用不同的电源时，要注意考虑上电顺序，以避免输出比芯片电源高。如果3.3V电源在5V电源之前上电，这将发生在图2电路中。

并联驱动led

多个led可以并联驱动，以共享来自单个输出的电流(图3)。如果led的正向电压不匹配，“镇流器”电阻R1和R2有助于led之间的电流平衡。在许多情况下，相同类型和制造商的现代led匹配得足够好，电阻可以忽略不计强度不匹配。

想要更多的LED电流?使用更多端口

MAX6956和MAX6957的输出端口可以吸收到24mA。如果需要更大的负载电流，可以将多个端口以线或并联方式并联以驱动单个负载(图4)。由于每个输出都是恒流接收器，因此并联输出不需要同时打开，因为每个输出在启用时只会接收其编程的恒流。并联输出也增加了LED强度控制的分辨率。MAX6956和MAX6957提供电流控制，每个输出16步。Wire-ORing两个输出将当前分辨率加倍到32步(超过当前范围的两倍)，三个输出Wire-ORing提供48步(超过当前范围的三倍)，依此类推。请注意，无论并联输出的数量如何，每一步的电流量保持不变。

更多的LED驱动电压?添加一个晶体管

如前所述，输出负载不能连接到高于MAX6956或MAX6957电源的电压。如果MAX6956或MAX6957在低电压下工作，不足以驱动led，例如2.5V，这可能会导致问题。此外，5.5V最大电源电压限制串联LED连接到2个红色LED(图1)，只有一个蓝色或白色LED。

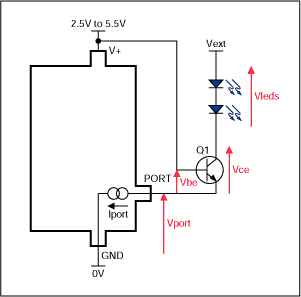

图5所示的电路使用一个单晶体管电平移位器，允许使用更高的电压来驱动LED，同时保持LED驱动器输出的恒流行为。Q1作为共基(级联码)电流开关。端口输出VPORT被限制为安全电压(V+ - V(BE))，因为Q1的基极与驱动器电源电压V+相连。端口的恒流Iport将流过Q1的集电极和LED负载，较少Q1所采取的小基极电流。通过选择一个合理的高增益(B >100)晶体管为Q1。

晶体管Q1集电极能达到的最低电压为(V+ - V(BE) + V(CE))伏，或约(V+ - 0.5V)。因此，led可用的最大驱动电压为(V(EXT) - V+ + 0.5V)伏。MAX6956或MAX6957的输出功率为(V(端口)× I(端口))= ((V+ - V(BE)) × I(端口))瓦，与LED电源电压V(ext)无关。通管Q1将吸收多余的LED电源电压，而不是在LED上下降，因此将耗散((V(EXT) - V(LED) - V+ + V(BE)) × I(PORT))瓦。

为了获得更大的驱动电流和更高的电压，可以将图4和图5的电路组合起来。与图5所示的单通晶体管的发射极相连，需要多个端口(图4中有2个端口并联)。只需要一个外部通管，额定所有并联端口的总电流。

图5所示电路的一个限制是Q1的集电极不能低于(V+ - V(BE) + V(CE(sat))，仅略低于V+。如果V+很高，例如5V，那么MAX6956或MAX6957不仅会由于其输出端的高压降而耗散高功率，而且led可用的电压净空也会减少。一个简单的解决方案是使用串联齐纳二极管将Q1的基极偏置到较低的电压。只需要一个齐纳二极管就可以服务于多个通路晶体管，如图6中的示例电路所示。在这个电路中，当电源电压从4.5V到5.5V变化时，MAX6956或MAX6957下降约1.5V到2.5V。
