2.3GHz, 16-QAM下MAX2363发射IC的性能

来源：analog 发布时间：2024-01-02

摘要： MAX2363调谐在2.3GHz WCS频段，本文在16-QAM调制方式下对其性能进行测量。

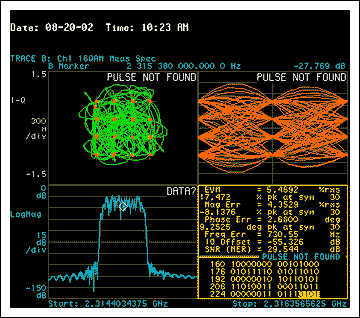

MAX2363评估板调谐在2.3GHz WCS波段。在16-QAM调制方式下我们测量了以下性能：输出功率与VGC、ACPR、EVM的关系，以及在指定偏置设置下的最大输出功率。

更多信息:

无线产品网页
快速浏览MAX2363数据资料
应用技术支持

MAX2363为1.95GHz宽带码分多址(WCDMA)应用而设计。该芯片在WCDMA波段下能提供优异的性能。2.3GHz WCS波段的16-QAM (正交调幅)调制方式逐步成为人们的关注焦点。只要对输出端口的匹配稍作修改，MAX2363即可在2.3GHz波段达到很好的性能指标，满足WCS的要求。

MAX2361/MAX2363对输出端口具有宽带的内部匹配，只需一个上拉电感和一个隔直电容。在2.3GHz下，为优化输出功率将上拉电感的电感值从11nH改变为15nH。

在这些测量中，中频(IF)采用220.38MHz，因为它在PCS NCDMA (窄带CDMA)应用中非常普遍。{已具有成品滤波器，并可以从几家供货商处获得样片。} 220.38MHz NCDMA IF滤波器放置在调制器输出和上变频混频器输入之间，用来滤除带外噪声。码率为500ksps的16-QAM基带I/Q信号被注入到MAX2363。信道间距为625kHz。

在2.3GHz波段下测得的MAX2363数据如下所示。

P(OUT)与VGC

测试条件：

V(CC) = 3.0V
R(BIAS) = 10k
IF = 220.38
LO = 2094.62MHz
RF = 2315MHz
IF DAC = 110

测得的P(OUT)与VGC的对应关系数据如表1所示。

表1. 测得的P(OUT)与VGC

VGC (V)	P(OUT) (dBm)	ACPR1 (dBc)	ACPR2 (dBc)	I(CC) (mA)
0.5	-82.0	N/A	N/A	66
1.0	-60.5	N/A	N/A	66
1.5	-31.6	-55.3	-72	67
2.0	-7.0	-58	-78.8	73
2.1	-2.3	-60.5	-79.5	89
2.2	+2.4	-61.2	-83.5	104
2.3	+4.5	-60.3	-83.3	115
2.4	+5.3	-59.5	-82.8	120
