MAX2322调谐在2.14GHz W-CDMA (宽带CDMA)时的测试性能

来源：analog 发布时间：2024-01-02

摘要： 本应用笔记给出了MAX2322调谐在2.14GHz W-CDMA (宽带CDMA)时的测试性能。

MAX2322是一款高性能SiGe接收机前端IC，优化于PCS (1900MHz)波段的CDMA应用。它包括LNA、混频器和可选择的LO缓冲器。本应用笔记给出了MAX2322调谐在2.14GHz WCDMA (宽带CDMA)时的测试性能，本范例中的中频(IF)频率为190MHz。前端增益、噪声系数和三阶截点分别为：18.5dB、5.8dB和-4.1dBm

更多信息

无线产品网页
快速浏览数据资料
应用技术支持

引言

MAX2322是一款高性能的硅锗接收器前端IC，该芯片为PCS波段(1900MHz)的CDMA (码分多址)应用优化。它包括低噪声放大器(LNA)、混频器和频率可选的本振(LO)缓冲器。低噪声放大器有三种模式：高增益高线性度模式、高增益低线性度模式和低增益模式。这些模式的选择由LIN、GAIN和SHDN三个引脚控制。混频器具有较高的IIP3 (输入三阶截止点)和低噪声特性，提供一个差分IF (中频)端口。这篇应用笔记中给出了MAX2322调谐在2.14GHz WCDMA应用条件下测试的性能指标。该范例中采用中频(IF)频率是190MHz。

图1. MAX2322方框图

应用电路性能

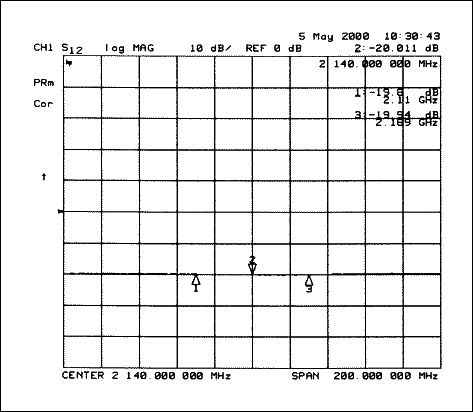

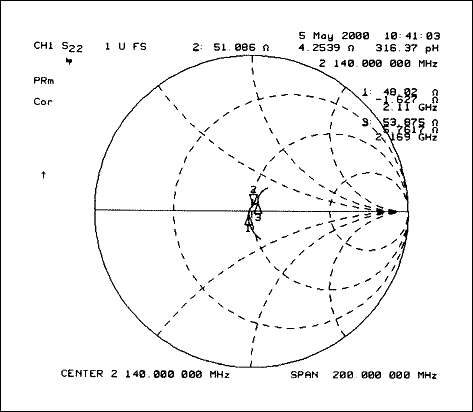

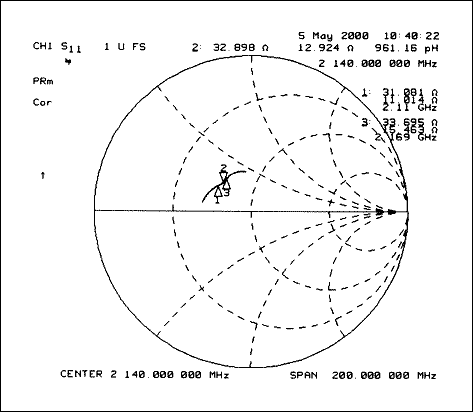

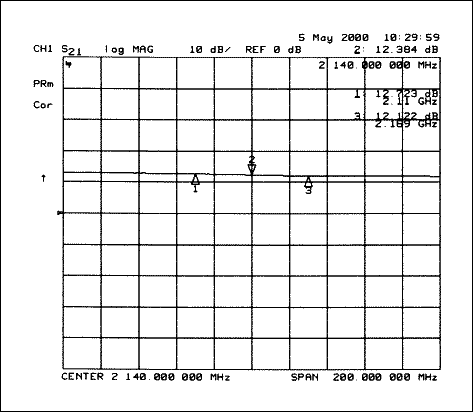

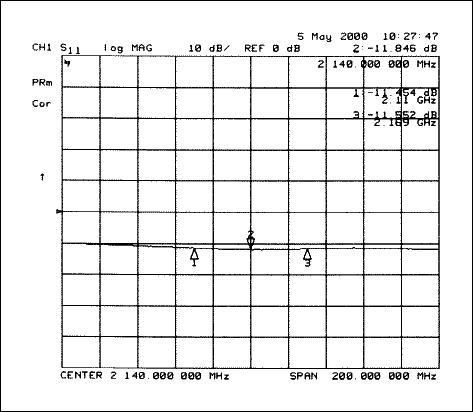

低噪声放大器(LNA)可以获得如下性能：13dB增益、2dB的噪声系数(NF)和8.8dBm的输入三阶截止点(IIP3)。输入和输出的反射损耗分别是-11.1dB和-27.5dB，当切换到低增益模式时增益减小10dB。通过改变LNA的偏置电阻可以设置IIP3和电流消耗，用户可以根据需要灵活地设计。

混频器部分可以获得如下性能：10.5dB增益、9.3dB的NF，当本振(LO)输入电平为-7dBm时，IIP3为4dBm。混频器优化于差分中频(IF)输出，需要并联一个2k欧姆的电阻用于IF输出匹配。本范例中采用的线路板调谐在190MHz IF输出，并通过非平衡变压器匹配在50欧姆。在评估板中，非平衡变压器用来简化与射频检测设备的接口。混频器还需要一个片外偏置电阻，当这个偏置电阻变化时，IIP3和电流消耗也随之变化。

电路的原理图如图8所示，相关的性能数据如表1和表2所示。

表1. 低噪声放大器(LNA)性能
(V(CC) = 3.0V, 高增益和低增益模式, BUFFEN = 低, LOX2 = 低)

LNA High-Gain Mode
	(unit)	2110MHz	2140MHz	2170MHz
NF	(dB)	1.99	2.08	2.18
Gain	(dB)	13.13	12.78	12.51
Input RL	(dB)	-11.43	-11.85	-11.56
Output RL	(dB)	-31.35	-27.53	-23.46
Input IP3	(dBm)	8.92	8.83	9.17
I(CC) (IC total)	(mA)		20.2
