• DS3150

• DS315X (DS3151, DS3152, DS3153和DS3154)

• DS325X (DS3251, DS3252, DS3253和DS3254)

虽然脉冲总是在规格范围内，但有时脉冲形状并不完全是客户想要的。本应用笔记将展示如何通过修改与LIU一起使用的离散元件来改变脉冲的幅度和上升和下降时间。DS3150DK和DS3154DK用于获得本应用笔记中所示脉冲形状的范围图。

注1:对于DS315X和DS325X设备，变压器中心抽头与V(DD)之间不应存在连接。

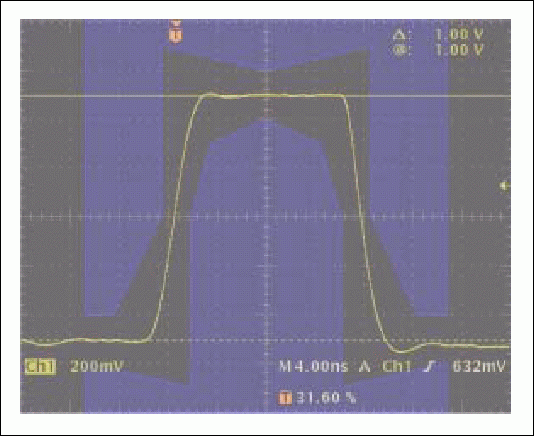

图1显示了DS3150、DS315X和DS325X的原始终端网络。图2显示了用75欧姆电阻器终止信号时捕获的脉冲。

利用电容提高脉冲振幅

为了改变欠冲并增加脉冲的幅度，可以从TX_PLUS到GND连接一个4.7pF到8.0pF范围的电容器，如图3所示。

注2:对于DS315X和DS325X设备，变压器中心抽头与V(DD)之间不应存在连接。

由于双重反射，左侧的振幅增加，位于模板规格的中间。

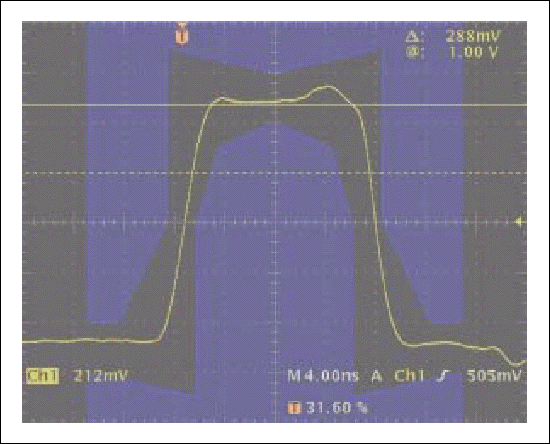

图4显示，脉冲左侧的过冲发生了变化，但脉冲右侧出现了过冲。

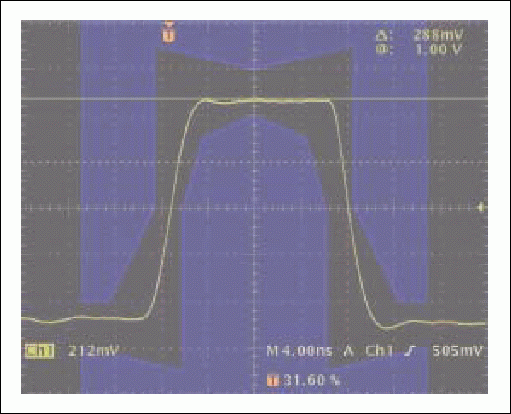

当使用具有75欧姆终端的较长的电缆时，脉冲右侧的超调消失。较长的电缆导致电容增加和阻抗降低，导致较低的正反馈。这使得超调被最小化。图5显示了较长的电缆的效果，它改善了脉冲右侧的超调。

根据连接DS3150DK或DS3154DK到示波器的电缆长度，超调量可能会略有变化。对于应用笔记的提醒，电缆分为三类:

使用电阻分压器修改脉冲的幅度和上升/下降时间

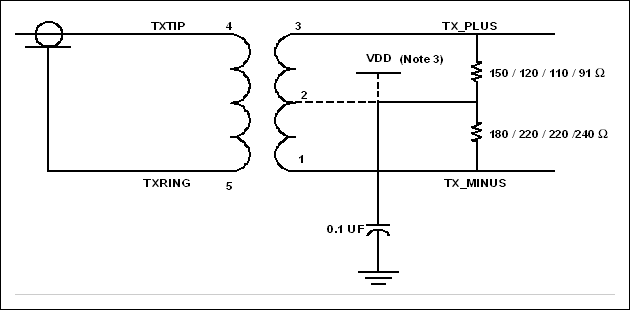

电阻分频器可用于修改脉冲的过冲、过冲、上升时间和下降时间。而不是正常的330欧姆从TX_PLUS到TX_MINUS，从TX_PLUS到V(DD)和V(DD)到TX_MINUS使用了不同的分频电阻组合。这些电阻器改变反馈回路的分布，有助于形成振幅配置。

可使用的电阻组合有:

注3:对于DS315X和DS325X设备，变压器中心抽头与V(DD)之间不应存在连接。对于DS315X和DS325X设备，电容应该从电阻分压器连接到GND，而不是从变压器的中心抽头连接。

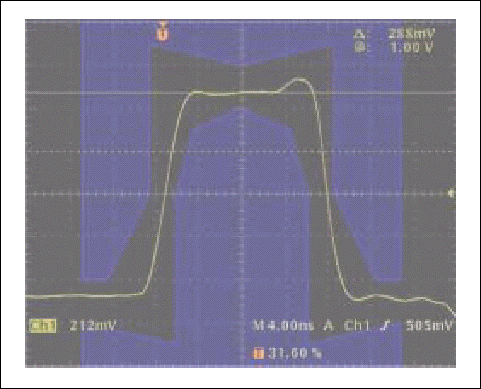

脉冲的过冲或过冲也取决于终端网络的电缆长度。图7显示了使用带有110欧姆和220欧姆短电缆的电阻分压器的E3脉冲。虽然脉冲的振幅增加了，但我们在下降沿上看到了一些超调。

当电缆长度中等时，脉冲形状优于短电缆长度。脉冲下降沿的超调也得到了改善。图8显示了使用具有110欧姆和220欧姆的电阻分压器和中等电缆长度的E3脉冲。

当电缆长度较长时，脉冲形状优于介质和电缆长度较短时。脉冲下降沿的超调不再存在。图9显示了使用带有110欧姆和220欧姆的电阻分压器的E3脉冲，电缆长度较长。

结论

在DS3150DK和DS3154DK的设计套件中，从TX_PLUS到GND的6pF电容器具有较长的电缆长度，可产生最佳脉冲形状。或者，添加一个电阻分压器110欧姆到220欧姆从TX_PLUS到V(DD)和TX_MINUS到V(DD)具有较长的电缆长度也会产生最佳的脉冲形状。

应该根据客户用电路板获得的脉冲形状做出决定。为了提高脉冲幅值，建议在TX_PLUS到GND之间增加电容。为了获得理想的脉冲分布，可以在TX_PLUS到V(DD)和TX_MINUS到V(DD)之间使用适当的电阻。

如果您对DS3150和DS315X的脉冲形状或DS3150和DS315X的操作有进一步的疑问，请联系电信应用支持。
