本应用笔记讨论了使用MAX6958或MAX6959显示时间的一般注意事项。MAX6958和MAX6959是4位9段LED驱动器，使用减少引脚数的多路复用方案，仅使用10个驱动引脚即可驱动36段(表1)。从MAX6958/59到LED数字的引脚连接不是标准连接，如表1所示。引脚4至7作为共同阴极和阳极驱动器共享任务，取决于多路循环。

MAX6958/59可以与所有正常的普通阴极个位数和双位数显示类型一起使用，但不能与正常的三位数或四位数显示一起使用(图1)。不幸的是，标准时钟“棒”显示(集成冒号和信号段以及4个时间数字)也不能使用。这些显示器不能使用的原因是内部模对模接线排除了MAX6958/59需要的共享阴极/阳极互连。标准时钟显示的示例如图2至4所示。

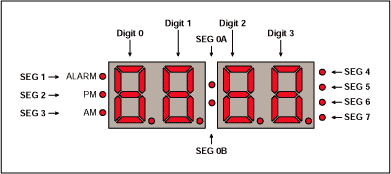

MAX6958/59可以驱动如图5所示的段复杂度显示。该显示使用4个完整的数字，但没有小数点(dp)段。三段报警器提供常见的报警，AM, PM功能在左边。冒号部分由两个平行连接的LED骰子组成，并作为一个LED驱动在一起，每个标准时钟模块实践。另外四个信号器显示在右边，这些可能是所需的4位数字的dp段。当然，个别应用会有所不同，但这个例子显示了MAX6958/59的完整LED驱动能力。如果需要MAX6959的键扫描IRQ输出，那么四个信号器SEG 4到SEG 7将不可用，因为段驱动器和IRQ功能共享一个公共引脚。

在知道标准显示不可用的情况下，实现图8所示的显示设计有两个选择。首先，显示器可以由现成的led制成，如单位数或双位数显示器，以及分立led。图6显示了使用双数字显示的示例。

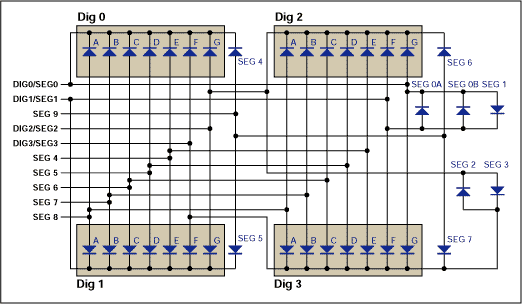

对于大批量应用程序，订购是有意义的，因为在大批量中，定制显示器的成本将与标准显示器相同。自定义显示器的“理想”内部接线如图7所示。在绘制时，显示允许十六进制字体在数字0到数字3之间正确工作。要在定制LED模块上实现这种布局，需要一个2层PCB。LED制造商通常可以通过在单层板而不是两层板上设计模块来节省成本。如果最低显示成本是优先考虑的，最好的建议是简单地确保遵循表1的互连，并让LED制造商以制作单层板所需的任何模式连接LED。然后，重新映射段顺序就变成了一个软件问题。
