如何将DS31256 HDLC控制器连接到DS2155、DS21Q55、DS21Q50和DS26528

来源：analog 发布时间：2023-12-18

摘要： 本应用说明讨论如何在T1/E1, 2MHz, 4MHz, 8MHz时钟模式下将DS31256 HDLC控制器连接到DS2155, DS21Q55, DS21Q50和DS26528。给出了硬件连接和软件配置。

Maxim提供完整的通信产品系列。这些设备为t载波和e载波、宽带等应用提供了高度集成的解决方案。

DS31256具有256个独立的定向HDLC通道，同时支持多达64个T1或E1数据流。它支持16个信道化或非信道化端口，每个信道化端口可以处理1条、2条或4条T1或E1线。还有三个快速端口，每个端口在发送和接收方向上都可以处理高达52Mbps的速度，适用于VDSL, HSSI或透明通道T3应用。当配置为非信道化模式时，所有16个端口都可以在0到10Mbps之间运行，并且所有端口都支持间隙时钟。

DS2155和DS21Q55允许用户在软件控制下选择T1、E1或J1协议。这简化了低成本多协议接口的设计。高性能LIU、灵活的架构和丰富的功能集使DS2155成为所有标准T1、E1和J1应用的出色解决方案，包括路由器、交换机、复用器、adm和CSU/ dsu。

DS21Q50包含连接4条E1线所需的所有功能。它非常适合E1数据管道应用，在这些应用中必须以低价格实现高性能。除了四个收发器之外，还有一个额外的抖动衰减器资源可用于清理传输或背板时钟。时钟合成器可用于产生2.048MHz至16.384MHz的背板时钟，单个时钟合成器可在多个ds21q50之间共享，以促进时钟源的平滑切换。

连接DS2155

T1模式连接

硬件配置

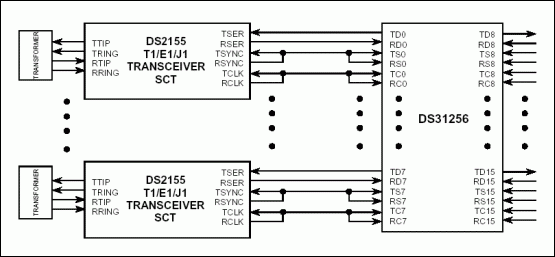

图1DS2155与DS31256以T1模式连接示意图。接收弹性存储在帧中被绕过，因为发送时钟来自RCLK引脚。发送同步信号来自RSYNC引脚。


图1所示。DS2155与DS31256以T1和E1方式对接。

软件配置

表1和表2显示了为上述操作初始化DS31256和DS2155所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。我们鼓励读者参考器件数据表以获得有关DS31256和DS2155灵活性的进一步信息。

表1。DS31256 T1模式下的寄存器设置
设置位置函数
rso = 0
Rss1 = 0
Ruen = 0		RP [n] CR设置Rx端口T1模式;

启用Rx端口通道化模式

Tsso = 0
Tss1 = 0
屯= 0		TP [n] CR设置Tx端口T1模式;

设置Tx端口通道化模式使能

表2。在T1模式下注册DS2155的设置
设置位置函数
T1/ e1 = 0MSTRREG.1选择T1工作模式
Tsio = 0
Rsio = 0		IOCR1.1
IOCR1.4		TSYNC是一个输出
输出中的RSYNC
Tclkinv = 0
Rclkinv = 0		IOCR2.6
IUOCR2.7		没有反转
RCLK无反转
Rb8zs = 1
RFM = 1		T1RCR2.5
T1RCR2.6		启用接收B8ZS
接收ESF帧模式
Tb8zs = 1T1TCR2.7启用传输B8ZS
TFM = 1T1CCR1.2发送ESF帧模式
Rese = 0ESCR.0接收弹性存储被绕过
TPD = 1LIC1.0发射机正常工作
Tua = 1
Ets = 0		LIC2.4
LIC2.7		正常传输数据
选择T1模式

E1方式连接

硬件配置

DS2155与DS31256之间的E1连接方式与T1类似。选择PCM31分帧模式。将绕过Receive弹性存储。发送时钟来自RCLK引脚。传输同步信号来自RSYNC引脚。

软件配置

表3和表4显示了初始化DS31256和DS2155进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。鼓励读者参考器件数据表以获得有关DS31256和DS2155灵活性的进一步信息。

表3。DS31256 E1模式下的寄存器设置
设置位置函数
rso = 0
Rss1 = 1
Ruen = 0		RP [n] CR设置Rx端口E1模式;

启用Rx端口通道化模式

Tsso = 0
Tss1 = 1
屯= 0		TP [n] CR设置Tx端口E1模式;

设置Tx端口通道化模式使能

表4。注册DS2155 E1模式的设置
设置位置函数
T1/ e1 = 1MSTRREG.1选择E1的工作模式
Tsio = 0
Rsio = 0		IOCR1.1
IOCR1.4		TSYNC是一个输出
输出中的RSYNC
Tclkinv = 0
Rclkinv = 0		IOCR2.6
IUOCR2.7		没有反转
RCLK无反转
同步= 0
Rhdb3 = 1
Rsigm = 1		E1RCR1.1
E1RCR1.5
E1RCR1.6		启用了接收自动重新同步
启用接收HDB3
接收CCS信令方式
Rcrc4 = 1E1RCR1.3启用接收CRC4
Tcrc4 = 1
Thdb3 = 1		E1TCR1.0
E1TCR1.2		启用CRC4发送
启用传输HDB3
Rese = 0ESCR.0接收弹性存储被绕过
TPD = 1LIC1.0发射机正常工作
Tua = 1
Ets = 1		LIC2.4
LIC2.7		正常传输数据
选择E1模式

与DS21Q55连接

T1模式连接

硬件配置

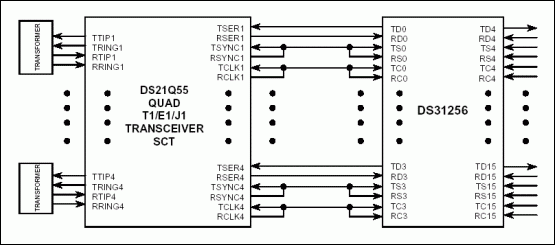

图2DS21Q55与DS31256 T1模式连接示意图。绕过接收弹性存储。发送时钟来自RCLK引脚。发射同步信号来自RSYNC引脚。


图2。DS21Q55与DS31256 T1连接。

软件配置

表5和表6显示了初始化DS31256和DS21Q55以进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。我们鼓励读者参考器件数据表以获得有关DS31256和DS21Q55灵活性的进一步信息。
表5所示。DS31256 T1模式下的寄存器设置
设置位置函数
rso = 0
Rss1 = 0
Ruen = 0		RP [n] CR设置Rx端口T1模式;

启用Rx端口通道化模式

Tsso = 0
Tss1 = 0
屯= 0		TP [n] CR设置Tx端口T1模式;

设置Tx端口通道化模式使能

表6所示。在T1模式下注册DS2155的设置
以下设置适用于所有四个端口(收发器):
设置位置函数
T1/ e1 = 0MSTRREG.1选择T1工作模式
Tsio = 0
Rsio = 0		IOCR1.1
IOCR1.4		TSYNC是一个输出
输出中的RSYNC
Tclkinv = 0
Rclkinv = 0		IOCR2.6
IUOCR2.7		没有反转
RCLK无反转
Rb8zs = 1
RFM = 1		T1RCR2.5
T1RCR2.6		启用接收B8ZS
接收ESF帧模式
Tb8zs = 1T1TCR2.7启用传输B8ZS
TFM = 1T1CCR1.2发送ESF帧模式
Rese = 0ESCR.0接收弹性存储被绕过
TPD = 1LIC1.0发射机正常工作
Tua = 1
Ets = 0		LIC2.4
LIC2.7		正常传输数据
选择T1模式

8M模式连接

硬件配置

图3如图所示为DS21Q55与DS31256在8M模式下的连接。背板上的4路E1数据总线为帧交错模式。启用接收弹性存储。发射时钟来自RCLK引脚。8kHz发射同步信号由总线上第一个设备的RSYNC引脚产生。总线上的所有其他设备都将其帧同步配置为输入。


图3。DS21Q50与DS31256以8M模式连接。

软件配置

表7和表8显示了初始化DS31256和DS2155进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。鼓励读者参考器件数据表以获得有关DS31256和DS2155灵活性的进一步信息。
表7所示。DS31256在8M模式下的寄存器设置
设置位置函数
rso = 1
Rss1 = 1
Ruen = 0		RP [n] CR设置Rx端口8.192MHz模式;

启用Rx端口通道化模式

Tsso = 1
Tss1 = 1
屯= 0		TP [n] CR设置Tx端口8.192MHz模式;

设置Tx端口通道化模式使能

表8所示。在8M模式下注册DS2155的设置
以下设置适用于所有四个端口(收发器):
设置位置函数
T1/ e1 = 1MSTRREG.1选择E1的工作模式
Tclkinv = 0
Rclkinv = 0		IOCR2.6
IUOCR2.7		没有反转
RCLK无反转
同步= 0
Rhdb3 = 1
Rsigm = 1		E1RCR1.1
E1RCR1.5
E1RCR1.6		启用了接收自动重新同步
启用接收HDB3
接收CCS信令方式
Rcrc4 = 1E1RCR1.3启用接收CRC4
Tcrc4 = 1
Thdb3 = 1		E1TCR1.0
E1TCR1.2		启用CRC4发送
启用传输HDB3
Rese = 0ESCR.0接收弹性存储被绕过
TPD = 1LIC1.0发射机正常工作
Tua = 1
Ets = 1		LIC2.4
LIC2.7		正常传输数据
选择E1模式
RSCLKM = 1
TSCLKM = 1		IOCR2_S1.0
IOCR2_S1.1		伊博人使
伊博人使
以下设置适用于指定的端口(收发器):
Bpen = 1
Bpcs0 = 1
Bpcs1 = 0		测试旋塞1,CCR2.0
测试旋塞1,CCR2.1
测试旋塞1,CCR2.2		使能BPCLK1引脚
底板时钟选择8.192MHz
Tsio = 0
Rsio = 0		测试旋塞1,IOCR1.1
测试旋塞1,IOCR1.4		TSYNC是一个输入
RSYNC是一个输出
Tsio = 0
Rsio = 1		测试旋塞2号,IOCR1.1
测试旋塞2号,IOCR1.4		TSYNC2是一个输入
RSYNC2是一个输入
Tsio = 0
Rsio = 1		测试旋塞3号,IOCR1.1
测试旋塞3号,IOCR1.4		TSYNC3是一个输入
RSYNC3是一个输入
Tsio = 0
Rsio = 1		测试旋塞4号,IOCR1.1
测试旋塞4号,IOCR1.4		TSYNC4是一个输入
RSYNC4是一个输入
Da0 = 0
Da1 = 0
Da2 = 0
Iboen = 1
Ibosel = 1
ib0 = 1
Ibs1 = 0		测试旋塞1,IBOC.0
测试旋塞1,IBOC.1
测试旋塞1,IBOC.2
测试旋塞1,IBOC.3
测试旋塞1,IBOC.4
测试旋塞1,IBOC.5
测试旋塞1,IBOC.6		这是巴士上的1号收发机。

启用了交错总线操作
帧交错操作
总线上有四个收发器

Da0 = 1
Da1 = 0
Da2 = 0
Iboen = 1
Ibosel = 1
ib0 = 1
Ibs1 = 0		测试旋塞1,IBOC.0
测试旋塞1,IBOC.1
测试旋塞1,IBOC.2
测试旋塞1,IBOC.3
测试旋塞1,IBOC.4
测试旋塞1,IBOC.5
测试旋塞1,IBOC.6		这是巴士上的2号收发机。

启用了交错总线操作
帧交错操作
总线上有四个收发器

Da0 = 0
Da1 = 1
Da2 = 0
Iboen = 1
Ibosel = 1
ib0 = 1
Ibs1 = 0		测试旋塞1,IBOC.0
测试旋塞1,IBOC.1
测试旋塞1,IBOC.2
测试旋塞1,IBOC.3
测试旋塞1,IBOC.4
测试旋塞1,IBOC.5
测试旋塞1,IBOC.6		这是巴士上的3号收发机。

启用了交错总线操作
帧交错操作
总线上有四个收发器

Da0 = 1
Da1 = 1
Da2 = 0
Iboen = 1
Ibosel = 1
ib0 = 1
Ibs1 = 0		测试旋塞1,IBOC.0
测试旋塞1,IBOC.1
测试旋塞1,IBOC.2
测试旋塞1,IBOC.3
测试旋塞1,IBOC.4
测试旋塞1,IBOC.5
测试旋塞1,IBOC.6		这是巴士上的4号收发机。

启用了交错总线操作
帧交错操作
总线上有四个收发器


地点:

  • tc# 1 =收发器#1 (TS1, TS0 = 00)

  • tc# 2 =收发器#2 (TS1, TS0 = 01)

  • tc# 3 =收发器#3 (TS1, TS0 = 10)

  • tc# 4 =收发器#4 (TS1, TS0 = 11)

    • 连接DS21Q50

    2M模式连接

    硬件配置

    图4
  • DS21Q50与DS31256以2M模式连接示意图。由于IBO功能未启用，各端口的发送时钟源为TCLK引脚，该引脚连接到SYSTLK1。DS31256的第一层配置为E1接口。


    • 图4。DS21Q50与DS31256以2M方式连接。

    软件配置

  • 表9和表10显示了初始化DS31256和DS21Q50以进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。我们鼓励读者参考器件数据表以获得有关DS31256和DS21Q50灵活性的进一步信息。
    • 表9所示。DS31256的寄存器设置
    设置位置函数
    rso = 0
    Rss1 = 1
    Ruen = 0    		RP [n] CR设置Rx端口E1模式;

    启用Rx端口通道化模式

    Tsso = 0
    Tss1 = 1
    屯= 0    		TP [n] CR设置Tx端口E1模式;

    设置Tx端口通道化模式使能

    表10。注册DS21Q50的设置
    以下设置适用于所有四个端口(收发器):
    设置位置函数
    Iboen = 0IBO.3禁用IBO操作
    Rsio = 0RCR.5RSYNC引脚是一个输出
    RSM = 0RCR.6RSYNC处于帧模式
    Tsio = 0TCR.0输入中的TSYNC
    TSM = 0TCR.1TSYNC处于帧模式

    8M模式连接

    硬件配置

    图5
  • DS21Q50和DS31256以8M模式连接。为了保证IBO模式下的数据完整性，所有时钟和同步信号都应该相位对齐。必须为四个收发器中的每个收发器启用接收弹性存储。它们都应该接收相同的帧参考脉冲(RSYNC)和8.192MHz系统时钟(SYSCLK)。在这种情况下，锁相帧脉冲由系统背板提供;而21Q50的系统时钟合成器提供了8.192MHz的时钟。请注意，8.192MHz时钟可以从四个E1线恢复时钟中的任何一个内部创建。在IBO模式下，DS21Q50可以通过划分应用的SYSCLK为每个E1格式化器创建传输时钟(TCLK)。DS31256的第一层配置为信道化的8MHz端口。


    • 图5。DS21Q50与DS31256以8M模式连接。

    软件配置

  • 表11和表12显示了初始化DS31256和DS21Q50进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。我们鼓励读者参考器件数据表以获得有关DS31256和DS21Q50灵活性的进一步信息。
    • 表11所示。注册DS31256的设置
    以下设置适用于所有四个端口(收发器):
    rso = 1
    Rss1 = 1
    Ruen = 0    		RP [n] CR设置Rx端口8.192MHz模式;

    启用Rx端口通道化模式

    Tsso = '
    Tss1 = 1
    屯= 0    		TP [n] CR设置Tx端口8.192MHz模式;

    设置Tx端口通道化模式使能

    表12。注册DS21Q50的设置
    以下设置适用于所有四个端口(收发器):
    设置位置函数
    Iboen = 1IBO.2启用IBO操作
    Ibotcs = 1IBO.6发送时钟从SYSCLK派生
    Scs0 = 0
    Scs1 = 1    		IBO.4
    IBO.5    		8.192MHz操作(PCM总线上的4个端口)
    Rese = 1RCR.4启用接收弹性存储
    Rsio = 1RCR.5RSYNC引脚是一个输入
    RSM = 0RCR.6RSYNC处于帧模式
    Tsio = 1TCR.0输出中的TSYNC
    TSM = 0TCR.1TSYNC处于帧模式
  • 以下设置适用于指定的端口(收发器):

    • Scs0 = 1
    Scs1 = 0
    Scs2 = 0    		测试旋塞1,SCICR.0
    测试旋塞1,SCICR.1
    测试旋塞1,SCICR.2    		选择从收发器#1中恢复的时钟作为系统时钟合成器的源
    Css0 = 0
    Css1 = 1    		测试旋塞1,SCICR.3
    测试旋塞1,SCICR.4    		8.192MHz操作(PCM总线上的4个端口)
    Soe = 1测试旋塞1,SCICR.5使能合成器时钟输出
    Da0 = 0
    Da1 = 0
    Da2 = 0    		测试旋塞1,IBO.0
    测试旋塞1,IBO.1
    测试旋塞1,IBO.2    		将收发器#1设置为PCM总线上的第一个设备
    Da0 = 1
    Da1 = 0
    Da2 = 0    		测试旋塞2号,IBO.0
    测试旋塞2号,IBO.1
    测试旋塞2号,IBO.2    		将收发器#2设置为PCM总线上的第二个设备
    Da0 = 0
    Da1 = 1
    Da2 = 0    		测试旋塞3号,IBO.0
    测试旋塞3号,IBO.1
    测试旋塞3号,IBO.2    		将收发器#1设置为PCM总线上的第三个设备
    Da0 = 1
    Da1 = 1
    Da2 = 0    		测试旋塞4号,IBO.0
    测试旋塞4号,IBO.1
    测试旋塞4号,IBO.2    		将收发器#4设置为PCM总线上的第四个设备
    TSM = 0TCR.1TSYNC处于帧模式

  • 地点:

  • tc# 1 =收发器#1 (TS1, TS0 = 00)

  • tc# 2 =收发器#2 (TS1, TS0 = 01)

  • tc# 3 =收发器#3 (TS1, TS0 = 10)

  • tc# 4 =收发器#4 (TS1, TS0 = 11)

    • 与DS26528连接

    8M模式连接

    硬件配置

    图6

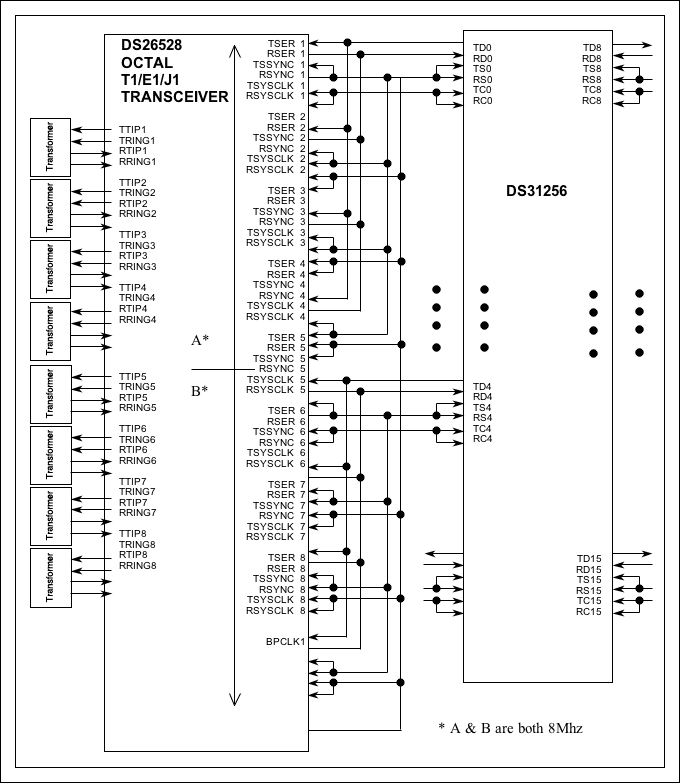

  • 显示DS26528和DS31256在8M模式下的连接。背板上的2条E1数据总线(A、B)为帧交错模式。启用接收弹性存储。发射时钟来自RCLK引脚。8kHz发射同步信号由总线上第一个设备的RSYNC引脚产生。总线上的所有其他设备都将其帧同步配置为输入。


    • 图6。DS26528以8M模式连接到DS31256。

    软件配置

  • 表13和表14显示了初始化DS31256和DS26528进行上述操作所需的一些关键寄存器设置。请注意，它们可能不代表客户应用程序所需的完整注册列表。我们鼓励读者参考器件数据表以获得有关DS31256和DS26528灵活性的进一步信息。
    • 表13。在8M模式下注册DS31256的设置
    设置位置函数
    Rss0 = 1
    Rss1 = 1
    Ruen = 0
    		RP [n] CR设置Rx端口8.192MHz模式;
    启用Rx端口通道化模式
    Tss0 = 1
    Tss1 = 1
    屯= 0
    		TP [n] CR设置Tx端口8.192MHz模式;
    设置Tx端口通道化模式使能
    表14。在8M模式下为DS26528注册设置
    以下设置适用于所有8个端口(收发器):
    设置位置函数
    T1/ e1 = 1TMMR.0,RMMR.0选择E1的工作模式
    Frm_en = 1TMMR.7,RMMR.7筹划者使
    Tclkinv = 0
    Rclkinv = 0    		TIOCR.7
    RIOCR.7    		没有反转
    RCLK无反转
    同步= 0RCR1.2启用了接收自动重新同步
    Rcrc4 = 1RCR1.3启用接收CRC4
    Rsigm = 1RCR1.5接收CCS信令方式
    Rhdb3 = 1RCR1.6启用接收HDB3
    Tcrc4 = 1TCR1.0启用CRC4发送
    Thdb3 = 1TCR1.2启用传输HDB3
    Rese = 0RESCR.0接收弹性存储被绕过
    T1j1e1s = 0LTRCR.1为E1配置LIU
    Te = 1LMCR.0启用TTIP/TRING输出
    RSCLKM = 1RIOCR.4伊博人使
    TSCLKM = 1TIOCR.4伊博人使
    Init_done = 1TMMR.6,RMMR.6为每个帧设置INIT_DONE
  • 以下设置适用于指定的端口(收发器):

    • Bpclk0 = 0
    Bpclk1 = 1
    Iboms0 = 0
    Iboms1 = 1    		GFCR.4
    GFCR.5
    GFCR.6
    GFCR.7    		使能BPCLK1引脚

    底板时钟选择8.192MHz

    Tsio = 0
    Rsio = 0    		测试旋塞1,TIOCR.2
    测试旋塞1,RIOCR.2    		TSYNC1是一个输入
    RSYNC1是一个输出
    Tsio = 0
    Rsio = 1    		测试旋塞2号,TIOCR.2
    测试旋塞2号,RIOCR.2    		TSYNC2是一个输入
    RSYNC2是一个输入
    Tsio = 0
    Rsio = 1    		测试旋塞3号,TIOCR.2
    测试旋塞3号,RIOCR.2    		TSYNC3是一个输入
    RSYNC3是一个输入
    Tsio = 0
    Rsio = 1    		测试旋塞4号,TIOCR.2
    测试旋塞4号,RIOCR.2    		TSYNC4是一个输入
    RSYNC4是一个输入
    Tsio = 0
    Rsio = 0    		TC # 5, TIOCR.2
    TC # 5, RIOCR.2    		TSYNC5是一个输入
    RSYNC5是一个输出
    Tsio = 0
    Rsio = 1    		测试旋塞TIOCR.2
    测试旋塞RIOCR.2    		TSYNC6是一个输入
    RSYNC6是一个输入
    Tsio = 0
    Rsio = 1    		TIOCR.2测试旋塞
    RIOCR.2测试旋塞    		TSYNC7是一个输入
    RSYNC7是一个输入
    Tsio = 0
    Rsio = 1    		测试旋塞TIOCR.2
    测试旋塞RIOCR.2    		TSYNC8是一个输入
    RSYNC8是一个输入
    Da0 = 0
    Da1 = 0
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞1,RIBOC.0
    测试旋塞1,RIBOC.1
    测试旋塞1,RIBOC.2
    测试旋塞1,RIBOC.3
    测试旋塞1,RIBOC.4
    测试旋塞1,RIBOC.5
    测试旋塞1,RIBOC.6    		这是巴士上的1号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 1
    Da1 = 0
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞2号,RIBOC.0
    测试旋塞2号,RIBOC.1
    测试旋塞2号,RIBOC.2
    测试旋塞2号,RIBOC.3
    测试旋塞2号,RIBOC.4
    测试旋塞2号,RIBOC.5
    测试旋塞2号,RIBOC.6    		这是巴士上的2号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 0
    Da1 = 1
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞3号,RIBOC.0
    测试旋塞3号,RIBOC.1
    测试旋塞3号,RIBOC.2
    测试旋塞3号,RIBOC.3
    测试旋塞3号,RIBOC.4
    测试旋塞3号,RIBOC.5
    测试旋塞3号,RIBOC.6    		这是巴士上的3号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 1
    Da1 = 1
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞4号,RIBOC.0
    测试旋塞4号,RIBOC.1
    测试旋塞4号,RIBOC.2
    测试旋塞4号,RIBOC.3
    测试旋塞4号,RIBOC.4
    测试旋塞4号,RIBOC.5
    测试旋塞4号,RIBOC.6    		这是巴士上的4号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 0
    Da1 = 0
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		TC # 5, RIBOC.0
    TC # 5, RIBOC.1
    TC # 5, RIBOC.2
    TC # 5, RIBOC.3
    TC # 5, RIBOC.4
    TC # 5, RIBOC.5
    TC # 5, RIBOC.6    		这是巴士上的5号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 1
    Da1 = 0
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞RIBOC.0
    测试旋塞RIBOC.1
    测试旋塞RIBOC.2
    测试旋塞RIBOC.3
    测试旋塞RIBOC.4
    测试旋塞RIBOC.5
    测试旋塞RIBOC.6    		这是巴士上的6号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 0
    Da1 = 1
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		RIBOC.0测试旋塞
    RIBOC.1测试旋塞
    RIBOC.2测试旋塞
    RIBOC.3测试旋塞
    RIBOC.4测试旋塞
    RIBOC.5测试旋塞
    RIBOC.6测试旋塞    		这是公共汽车上的7号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    Da0 = 1
    Da1 = 1
    Da2 = 0
    Iboen = 1
    Ibosel = 1
    ib0 = 1
    Ibs1 = 0    		测试旋塞RIBOC.0
    测试旋塞RIBOC.1
    测试旋塞RIBOC.2
    测试旋塞RIBOC.3
    测试旋塞RIBOC.4
    测试旋塞RIBOC.5
    测试旋塞RIBOC.6    		这是巴士上的8号收发机。


    启用了交错总线操作
    帧交错操作
    总线上有四个收发器

    注:TC#1 ~ TC#8的地址为1001H + (20h × n)，其中n = 0 ~ 7，端口1 ~ 8。

    • 结论

    本应用说明介绍如何在T1/E1、2MHz、4MHz和8MHz模式下将DS31256 HDLC控制器连接到DS2155、DS21Q55、DS26528和DS21Q50。给出了系统的硬件和软件配置。鼓励用户与工厂联系以获得对其特定应用程序的支持。

    如果您对我们的HDLC控制器产品有进一步的疑问，请联系电信应用支持团队。

声明：本文观点仅代表作者本人，不代表华强商城的观点和立场。如有侵权或者其他问题，请联系本站修改或删除。

上一篇：讨论总线开关的架构和特性，以及它们的许多用途

下一篇：单片机实现直接转换Rx

社群二维码

关注“华强商城“微信公众号

  1. 1
  2. 2
  3. 3
热门料号
相关文章
行业资讯
商城动态
焦点资讯
独家观点
业界资讯
行情分析
技术资料
技术方案
DataSheet
传感器
连接器
市场 · 活动
国内展会
商城促销
视频
原厂头条
原厂资讯
原厂专区
合作入驻
联系我们
400-830-6691
关于我们

成员网站： 华强电子网 | 华强云平台 | 华强PCB

友情链接：51IC网|电子元件采购网|OFweek会展网|IC交易网|微迷|电子技术资料|国产品牌

IC索引:

Copyright 2010-2023 hqbuy.com,Inc.All right reserved. 服务热线：400-830-6691 粤ICP备05106676号 经营许可证：粤B2-20210308

调查问卷

请问您是：

您希望看到什么内容：
