蜂窝电话设计需要具有低差、低噪声、高PSRR、低静态电流(Iq)和低成本的线性稳压器。它们需要提供稳定的输出，并使用小值输出电容器。

理想情况下，一个设备将具有所有这些特性，一个低差线性调节器(LDO)可以在手机的任何地方使用而不必担心。但在实践中，不同的手机模块最好由具有不同性能特征的ldo供电。本应用说明提供了如何选择正确的LDO来为每个手机模块供电的指导。

基带芯片组电源

大多数蜂窝电话基带芯片组需要为三个电路块提供电源:内部数字电路、电路和外围接口电路。BB内部数字电路通常工作在1.8V到2.6V之间。由于大多数手机在Li+电池电压降至3.2V至3.3V时关机，因此BB数字LDO通常至少有500mV至600mV的净空空间，因此dropout并不重要。输出噪声和PSRR不是数字电路的关键参数。相反，该电源在轻负载时需要低静态电流，因为该LDO始终保持打开状态。图1显示了代表性GSM芯片组核心(AD20msp425)的数字电源电流如何随时间变化。在待机模式下，微处理器的功耗仅为200µA左右。由于手机处于待机状态的时间最长，使用2µa静态电流LDO，而不是100µa LDO，节省98µa，延长待机时间300µa /202µa，或1.485倍。

BB内部电路的供电电压一般为2.4V ~ 3.0V，需要200mV ~ 600mV的压降。此外，BB LDO需要针对低频(GSM电话为217Hz)纹波抑制进行优化，以抑制射频功率放大器引起的电池电压纹波。该LDO一直处于开启状态，因此它也需要低静态电流。

射频电源

射频电路分为接收和发射两部分。这些电路通常需要2.6V到3.0V的电源电压。诸如LNA(低噪声放大器)、上/下变频、混频器、锁相环、压控振荡器和中频级等RF电路需要低噪声和高PSRR的ldo。特别是，压控振荡器和锁相环模块的整体性能会影响r的关键指标，如发射机的频谱纯度、接收机的选择性、收发器的噪声和嗡嗡声以及数字电路的相位误差。噪声可以改变振荡器的相位和幅度特性，而振荡器的环路放大了噪声。因此，它可以调制载波。通过有效的LDO内部设计和外部旁路补偿，可以降低LDO输出噪声。图2显示了PMOS线性调节器的简化框图。

LDO输出噪声的主要来源是参考。图3显示了典型的带隙参考噪声谱。

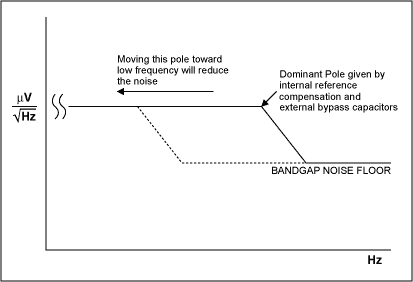

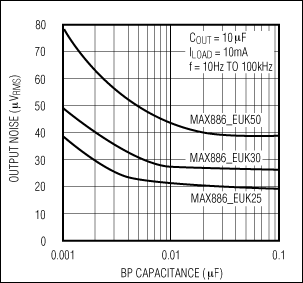

为了降低参考噪声，需要在参考输出上加一个低通滤波器。这可以在内部或外部完成，但内部旁路可能需要一个大的模具尺寸。为低噪声设计的ldo通常会为参考旁路电容提供一个引脚。增加旁路电容的值将降低输出噪声，直到参考噪声在整个LDO电路中成为一个较小的噪声贡献者。LDO数据表中的输出噪声与旁路电容特性将提供最佳旁路电容值的信息。图4显示了MAX8867输出噪声与BP电容的关系。

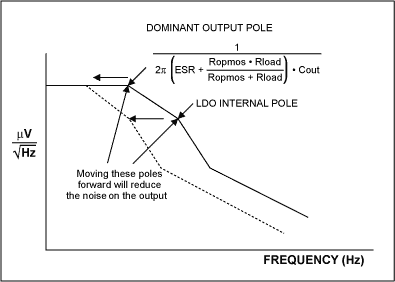

影响LDO输出噪声的其他因素有LDO内部极点、零点和输出主导极点。图5显示了PMOS线性稳压器除带隙参考外的典型噪声谱。通过增大输出电容的值或减小输出负载，可以降低高频输出噪声。在为射频电路选择LDO时，应仔细比较噪声指标，以确保旁路电容、输出电容和负载条件相同。

TCXO电源

温度补偿晶体振荡器产生一个参考频率，用于中频部分。它需要一个超低噪声LDO和一个开/关控制引脚。尽管TCXO电路不需要超过5mA，但它使用专用的LDO并将LDO的输出与其他噪声源隔离开来。它还要求在射频功率放大器突发频率下有很高的PSRR。例如，对于GSM手机，建议在217Hz时的最低PSRR为65dB。

RTC电源

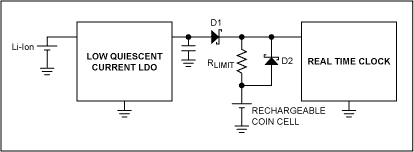

RTC LDO为电容型备用硬币电池或可充电硬币电池充电，并为实时时钟提供电流(见图6)。3V或2.5V电池是蜂窝电话中最常见的。RTC LDO需要一个非常低的静态电流，因为这个LDO一直处于开启状态，即使手机关机。它还需要具有低漏电流的反向电流保护。

音频电源

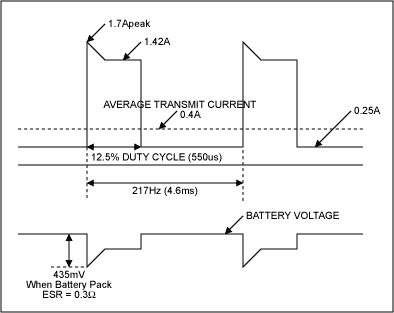

300mA至500mA的大电流LDO可能需要用于最近的音频需求，如免提，游戏，MP3和移动电话中的多媒体应用。此外，该电源要求在音频频率范围(20Hz至20kHz)具有低噪声和高PSRR，以提供良好的音频质量。CDMA射频发射电流峰值在600mA左右，而GSM发射突发电流峰值为1.7A。图7显示了当射频功率放大器直接从电池运行时，GSM发射突发电流如何对电池产生噪声。由于手机中的所有ldo都使用电池电压作为其输入电源，因此这种纹波会影响稳压器的输出质量。例如，如果LDO在217Hz时的PSRR为40dB，根据图7，我们将在LDO输出上获得4.35mV峰对峰，217Hz的噪声。麦克风的交流音频电平大约在10mV到20mV之间，所以这个噪音可能会导致严重的咔哒声。

Maxim手机应用的LDOs

下表总结了适用于无线电话应用的Maxim LDO产品线。
