介绍

DS1845和DS1855是带存储器的双非易失性(NV)电位器。两个器件都有两个线性锥形电位计。一个电位器有100个位置，第二个电位器有256个位置。DS1845/1855可以在-40°C至+85°C的温度范围内从3V或5V电源工作。由于电位器可能有不同的配置，因此需要对温度系数进行更深入的分析。每种结构产生不同的温度系数。本应用笔记讨论了DS1845/DS1855在分压器和可变电阻配置中的温度系数。

温度系数

温度系数随设备配置的不同而变化。数据表说明端到端温度系数为750ppm/°C。在分压器模式下，温度系数实际上要低得多。在分压器模式下，温度系数较低，因为每个电阻支路(R1和R2)的温度系数会相互抵消(参见图1）. 雨刷的阻力(R(W))将主要影响温度系数。用于计算每种模式温度系数的方程如式1和式2所示。

图1所示。电阻分支为分压器模式。

分压器模式

为了测量分压器模式下的温度系数，将H端绑在V(CC)上，将L端绑在地上。利用2线制接口，改变电位器的位置，并在W端子上测量每个电位器位置的过温电压。看到图2DS1845/1855分压器模式的图纸。计算温度系数的公式如下。

方程1。

在那里,
得尔塔V =温度T(2)和T(1)时电压(V(2) - V(1))之差(T(2) >T(1)),分别
V(1) = T(1)时的电压
得尔塔t = t (2) - t (1)

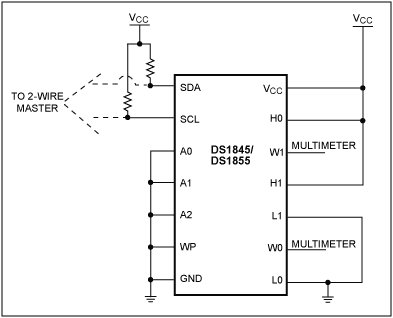

图2。分压器模式。

可变电阻模式

为了测量变电阻模式下的温度系数，将H和W端子绑在一起。L端子接地。在H和W端子上施加1µA电流，柔度设为V(CC)。利用2线接口，改变电位器的位置，测量从W到地的电压。这一测量在温度上重复进行。施加电流和测量电压确保电阻端子的偏置保持在V(CC)和地之间。这确保了设备寄生不影响测量。看到图3查看DS1845/1855在可变电阻模式下的示意图。计算温度系数的公式如下。

方程2。

在那里,
得尔塔R =温度T(2)和T(1)时电阻R(2) - R(1)之差(T(2) >T(1)),分别
R(1) = T(1)时的电阻
得尔塔t = t (2) - t (1)

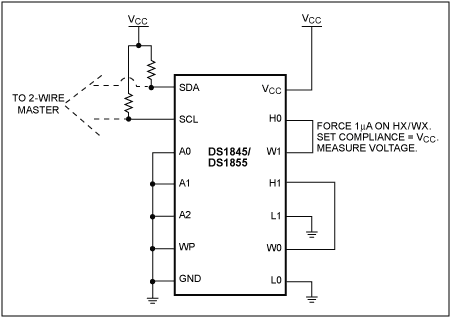

图3。可变电阻模式。

注意:将W绑定到L也会产生同样的效果。

数据

注意:结果是在一个小的样本量和不被认为是一个完整的表征。

分压器模式

使用公式1计算温度系数约为10ppm/°C。

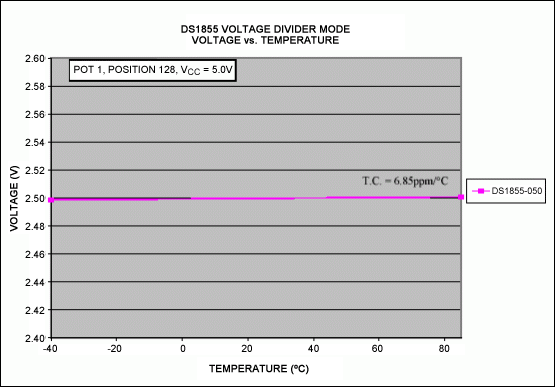

图4。DS1855分压器模式(锅1)。

图4显示了DS1855在分压器模式下的电压随温度的变化。V(CC)设为5V;因此，在50%的锅设置电压应该是2.5V。

下面的计算显示了如何计算图4的温度系数。

可变电阻模式

使用公式2计算温度系数约为750ppm/°C。

图5。DS1845在可变电阻模式(锅0)。

图5显示了DS1845在变电阻模式下的电阻随温度的变化。锅0是一个 10k欧姆电阻;因此，在50%的锅设置电阻应该是5k欧姆。

下面的计算显示了如何计算图5中DS1845-050的温度系数。

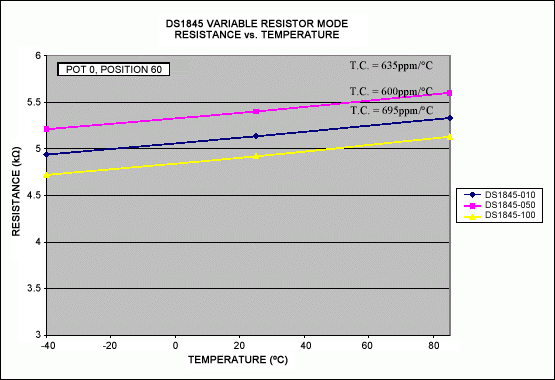

图6。DS1845在可变电阻模式(锅1)。

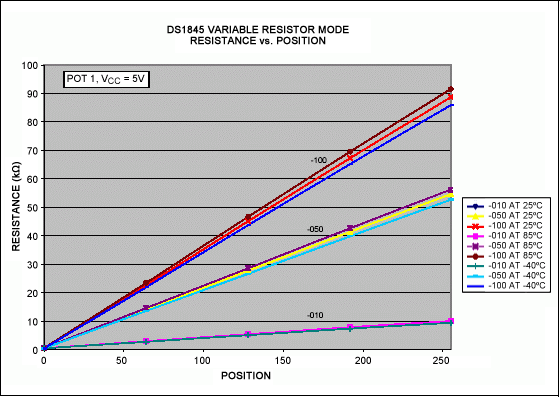

图6显示了电阻随锅位变化的情况。-100有一个100k欧姆电阻，-050有一个50k欧姆电阻，-010有一个10k欧姆电阻用于锅1。

结论

这些结果表明，温度系数随器件的模式而变化。DS1845和DS1855的结果相似。在分压器模式下，温度系数约为10ppm/°C。如果设备配置为可变电阻模式，那么温度系数将在750ppm/°C的量级上。如果应用程序需要在可变电阻模式下具有更好的温度系数性能的可变电阻，那么DS1847或DS1848可能会提供更好的解决方案。DS1847和DS1848数据表和应用程序说明位于www.maximintegrated.com。
