正降压开关稳压器是常见的，但互补负降压功能(将负电压转换为较小的负电压)相比之下是罕见的。

图1显示了一个负降压开关稳压器，从-15V到-7.5V输出1A，效率优于90%。集成电路是参照负轨的升压开关控制器。

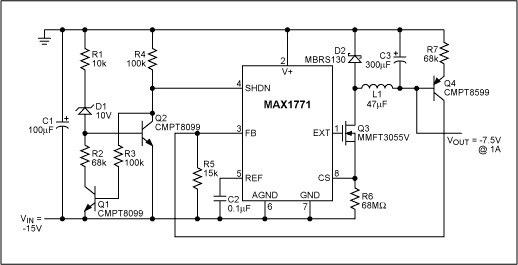

图1所示 这个负降压电路将-15V降至-7.5V。

当电源开关(Q3)接通时，只要V(OUT)小于V(in)负，L1的电流就增加。当电感电流达到R6设定的极限时，Q3关断。Q3的漏极飞得很高，并且被捕获二极管(D2)夹在正供电轨道(地)上。然后电感电流减小，直到Q3再次接通。输出电容(C3)集成电感电流产生输出电压。

输出电压参考电源正轨，Q4反映从正轨到负轨的误差信号。当误差信号低于反馈阈值时，电源开关闭合，开始另一个开关周期。

D1、Q1、Q2和R1-R4组成一个启动电路，使IC1处于关机状态，直到V(in)达到大约-11V。这个动作确保Q4有足够的电压遵从性来调节反馈回路。维持调节输出电压所需的最小输入电压是V(OUT) +(-V(FB))，其中V(FB)是反馈阈值电压(在这种情况下为1.5V)。效率随负载电流的变化如图2所示。

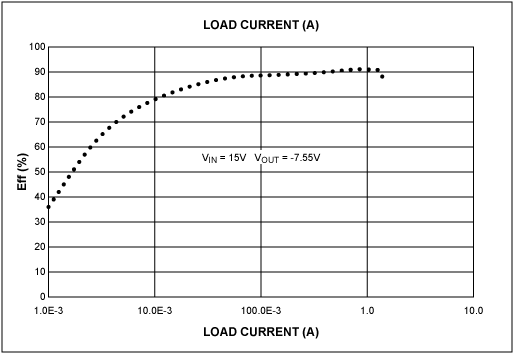

图2 图1电路的转换效率随着负载电流的增加而上升。

该电路中使用的MAX1771控制器IC工作在脉冲频率调制(PFM)模式下。MAX668控制器IC以脉宽调制(PWM)模式工作，可用于类似电路中降压负电压。PWM控制器具有固定频率工作的优点。MAX668控制器具有比MAX1771 PFM控制器更小的封装的进一步优势。
