雪崩光电二极管探测器(APD)在光通信中用作接收器，引脚二极管也是如此。APD更敏感，但它必须适当偏压，以产生适当的电子流，为给定的光子通量。图1显示了一个低噪声APD偏置电源的原理图。该电路基于MAX5026低噪声、固定频率PWM升压转换器，工作在电感电流断续模式下。

图1所示 低噪声APD偏置电源。将控制输入电压从0V变化到2.5V，输出电压从71V变化到24.7V。

该器件的开关时间被有意减慢，以减少其他类似器件中出现的高频尖峰。MAX5026的内部开关频率为500kHz。内部横向DMOS开关器件的绝对最大额定值为40V，加上由C3、D2、D3和C4组成的外部倍压网络，输出电压最高可达71V。

倍频电路在稳态下的工作原理是:当LX引脚低(内部DMOS导通)时，电容C2在“ON时间”将电荷传递给C3，同时电感L1正在充电。当内部DMOS关断时，内置电感的电流正向偏置D1和D3。因此，电容C4得到的总电压为VC2和VC3之和。

图1的电路能够在5V输入电源的71V输出下提供超过1mA的输出电流。图2显示三种输出电压设置下的输出负载调节。图3显示相对于控制输入端的控制电压的输出电压调整范围。图4显示三种输出电压设置下的效率曲线。

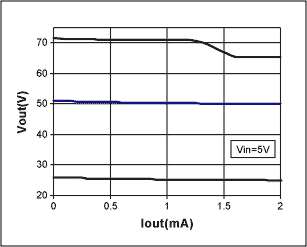

图2 输出电压与输出电流的调节，三种输出电压设置25V, 50V和71V。

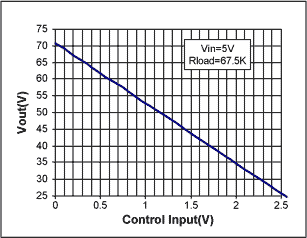

图3 测量输出电压vs.控制输入电压。

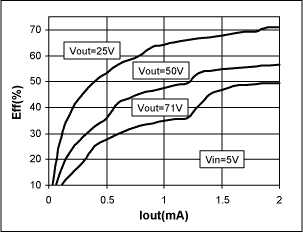

图4 效率曲线。

图5如图所示，输出电压为71V，负载电流为1mA，陶瓷旁路电容为1µF。从这张示波器照片可以明显看出该设备的低噪声特性。输出纹波小于100mV(见图5)。

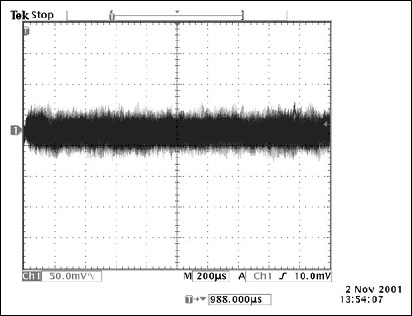

图5 输出电压纹波。输出电压= 71 v, Iout = 1马。1µF输出电容。垂直:50 mv / div。水平:200µs / div。

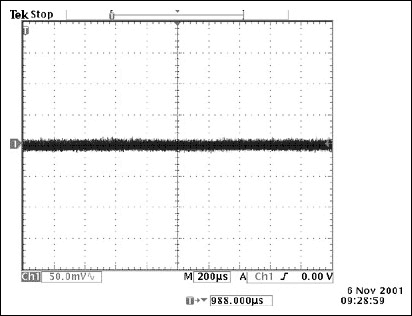

通过将低成本尼吉康10µF, 100V, VX系列电解电容器与1µF陶瓷并联，可以进一步改善这一点。这导致小于20mV纹波(见图6）.

图6 输出电压纹波。输出电压= 71 v, Iout = 1马。与1µF输出电容并联添加10µF电解电容。垂直:50 mv / div。水平:200µs / div。

图7展示了如何使用MAX5304 10位DAC和2.5V基准，以大约45mV的步进从25V到71V控制偏置发生器的输出。

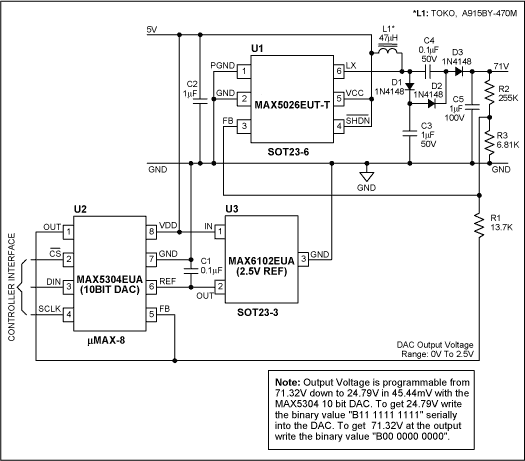

图7 低噪声APD偏置电源。输出电压可数字编程，从24V到71V，步进45mV。
