DS1077L是一款双输出，3V EconOscillator ，采用8- so或8 μ SOP封装。econoscillator是全硅方波振荡器，不需要外部时钟参考或定时组件进行操作。它们在尺寸和成本重要但绝对频率精度不重要的应用中提供了晶体振荡器的替代方案。重要特性包括:4.8kHz至66.666MHz的频率范围，1.25%的温度和电压频率容限，5µA下电模式，单或双同步输出。它可以作为一个独立的振荡器或作为一个处理器控制的外围设备。DS1077L有四种标准主频率，可根据要求定制主频率。下面是该设备的结构和交互式频率计算器的简要描述:

框图和操作原理

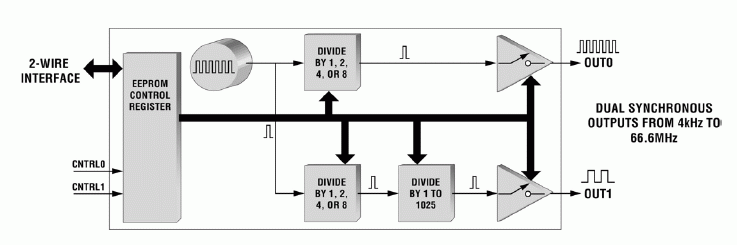

DS1077L 3V EconOscillator由五个主要模块组成(图1):一个内部主方波振荡器，双可编程预分频器，单分频链，门控输出驱动器，和一组通过2线总线访问的EEPROM配置寄存器。

图1所示。从4kHz到66.6MHz的双同步输出。

内部主方波振荡器

DS1077L中使用的主振荡器是一个带有补偿电路的CMOS振荡器，以消除电压和温度的大多数频率变化。四种标准主频率可选:40MHz, 50MHz, 60MHz和66.66MHz。这些频率是在工厂校准的，最终用户不能更改。实际上，主振荡器可以在工厂校准到40MHz到66.66MHz之间的任何频率，特殊频率可以根据要求批量提供。在本文档发布时，超过66.66MHz的频率正在开发中。

双可编程预分频器

主振荡器的输出直接馈送到两个独立的预分频器。这些可以由用户编程，以提供1、2、4或8的主频率的初始除以。预缩放器设置存储在EEPROM存储器中，最终用户可以通过2线接口访问该存储器。这些寄存器可以在安装前预置(用于固定频率应用)，也可以在操作期间通过2线接口由微处理器更改。

第一个预分频器的输出直接馈送到一个门控输出缓冲器。第二个预分频器被送入1到1025分频器链。

分频器链

1到1025分频器链接收来自第二分频器的预刻度时钟，并将时钟信号进一步向下分频。可将除法值编程为1到1025之间的任意值。分频链设置存储在可通过2线接口访问的EEPROM存储器中。这些可以在安装到应用程序之前预置(用于固定频率应用程序)，也可以连接到微处理器以实现动态频率变化。分频器的输出直接应用于门控输出缓冲器。

门控输出驱动器

两个门控输出缓冲器分别接收来自第一预分频器和分频链的时钟信号。这些缓冲区的状态是由EEPROM块中的EEPROM的值决定的。这些门可以通过2线接口通过EEPROM寄存器关闭和打开，或者可以配置DS1077L，以便两个控制引脚的输入状态决定输出状态。控制输入也可以配置为将DS1077L置于下电模式。输出门切换和下电配置为仅在时钟输出低时发生。这保证了只生成完整的时钟脉冲。

EEPROM配置寄存器

EEPROM配置寄存器存储所有配置信息。它们可以通过2线接口访问，可以在安装固定频率应用程序之前进行预编程，也可以在需要动态频率变化或配置更改的应用程序中由处理器控制。

有关DS1077L的更多详细信息，请参阅数据表:DS1077L。

可用输出频率

与主振荡器和双分频链四个选项，数以千计的不同组合的输出频率是可用的。为了方便对DS1077L进行可能的应用评估，可下载交互式频率计算器(Microsoft Excel格式)。
