交错或同时输出电压排序/跟踪是灵活的xDSL和电缆调制解调器系统

来源：analog 发布时间：2023-11-15

摘要： 电源控制器具有交错电压输出顺序。4个电压输出同时导通，实现电压跟踪;在上电期间，两个输出用于核心和I/O电源，两个输出用于线路驱动器电源，其中跟踪不重要。

这个应用笔记显示了一个四电源控制器，MAX1964，具有交错电压输出顺序。另一个四电源控制器，MAX1965，同时打开电压输出进行电压跟踪;在上电期间，两个输出用于核心和I/O电源，两个输出用于线路驱动器电源，其中跟踪不重要。

MAX1964和MAX1965是为了满足各种xDSL和电缆调制解调器系统中核心处理器和I/O逻辑电路的功率顺序要求而开发的。不正确的电源顺序可能导致系统闭锁或损坏集成电路。排序问题危及质量和可靠性，并经常导致难以检测的间歇性故障。本应用说明描述了满足IC制造商推荐的功率顺序规范的方法。

该MAX1964提供了一个交错输出序列。V(OUT1)首先出现。当V(OUT1)达到标称值的~90%时，V(OUT2)导通。同样，当V(OUT2)达到标称值的~90%时，V(OUT3)导通。下面的图1和2显示了一个典型电路的原理图和相关的时序图。

图1所示。MAX1964示意图。

图2。输出交错序列(从上到下跟踪:V(OUT1)、V(OUT2)、V(OUT3)和POK)。

另外，MAX1965提供输出跟踪排序，其中所有输出都在同一时间打开，但在向上的过程中相互跟踪。当内核和I/O电源在上电时必须保持在最大增量内时，这很有用。图3和图4显示了使用MAX1965的典型工作电路的原理图和相关的时序图。

图3。MAX1965示意图。

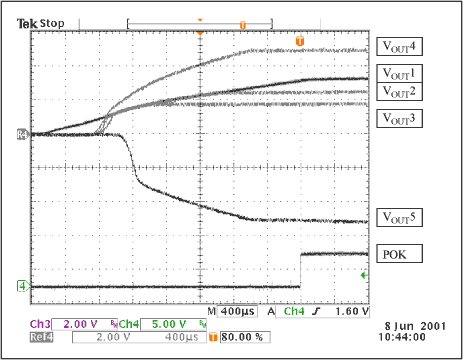

图4。输出跟踪序列(从上到下跟踪:V(OUT4)、V(OUT1)、V(OUT2)、V(OUT3)、V(OUT5)和POK)。

如图4所示，在从V(OUT1)下降大约一个二极管的初始偏移后，所有输出一起上升。图3中的电路侧重于使V(OUT1)、V(OUT2)和V(OUT3)在上电期间非常紧密地跟踪，它们通常用于需要跟踪的核心和逻辑I/O电源。V(OUT4)和V(OUT5)通常用于跟踪不重要的线路驱动器电源。
