LTC1668是一款新型16位50Msps差分电流输出DAC，采用小型SSOP封装。它具有10mA满量程输出和1V输出合规性，并且在50欧姆负载中达到20ns沉降至0.1%。LT1807是一款325MHz、140V/µs精度、低噪声双运放，采用小型MSOP封装。其精度，低噪声，高带宽和快速转换率的组合使其成为高性能信号调理和采集系统的理想选择。这些组件共同创建了一个快速，精确，通用，低失真的V(OUT) DAC, PCB空间要求最小。

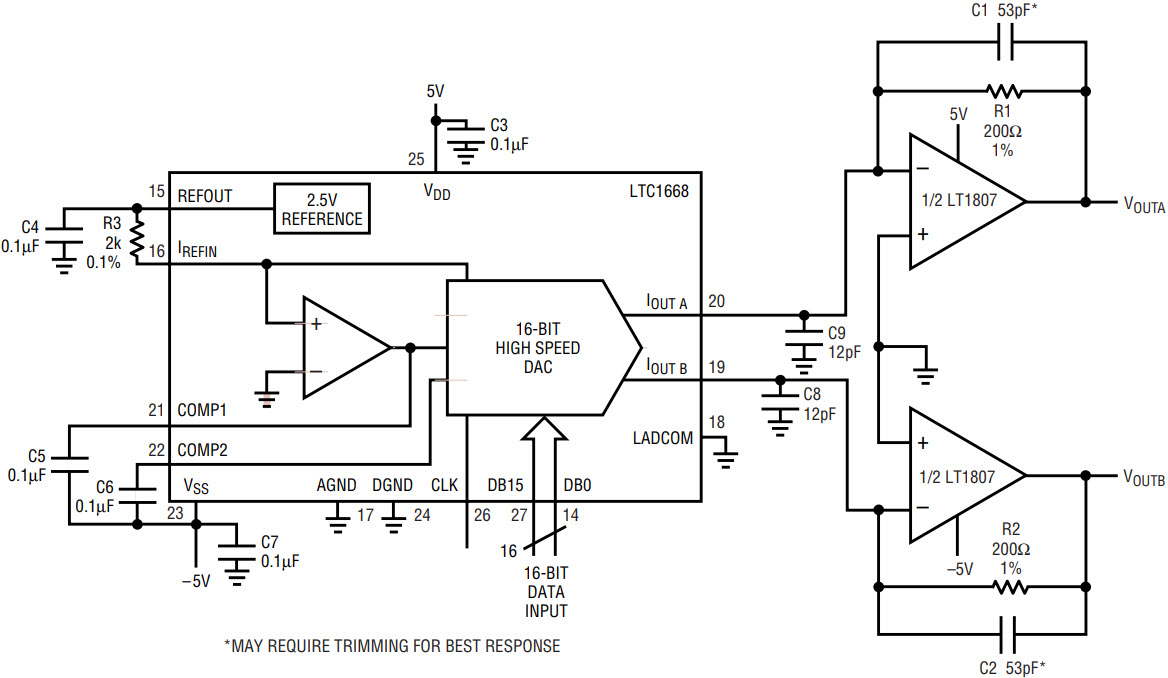

图1中的电路显示了LT1807作为双I/V转换器的应用，以扩展LTC1668的有效输出遵从性。通过200欧姆反馈电阻(R1和R2)，电路提供0V至2V或4V差分输出电压。C8和C9放置在DAC输出端，以滚出带宽并降低极快DAC的步进转换率。

补偿电容器C1和C2通过消除由DAC输出(寄生和分量)总电容产生的极，确保稳定性和最佳的稳定时间。可以通过为R1和R2选择其他值或通过改变DAC参考值来实现0V到2V以外的输出摆动。LT1807的轨对轨输出允许输出摆动接近上供电轨的设计。

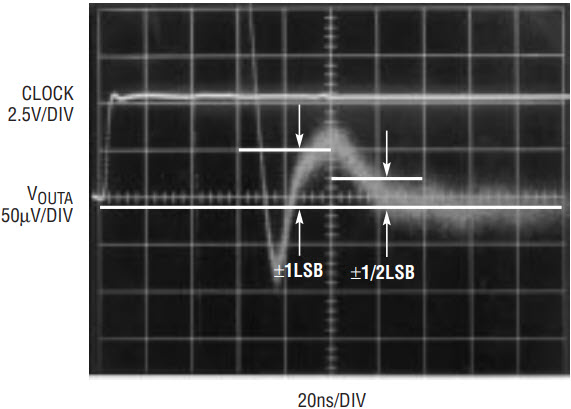

在2V输出摆幅下，16位分辨率决定了60µV的误差带(±1LSB)。我们根据LTC应用笔记AN74和AN79中描述的方法评估了电路的单端稳定时间。结果如图2所示，沉降时间小于90ns。将误差范围减小到±1/2LSB将测量的沉降时间移至120ns以内，此时瞬态效应明显结束。在500ns窗口内的持续时间非常好，但是，尽管不再看到沉降尾，但该电路并不打算或完全表征更长时间的16位精度。

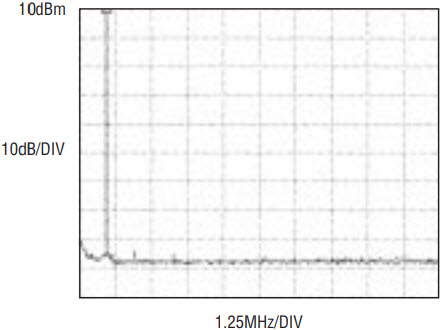

在1MHz(1)正弦输出和25Msps时钟下测量电路的交流线性度。结果如图3所示，二次谐波下降83dB，三次谐波下降86dB。电路的直流线性度均小于±1LSB。功耗测量为+5V电源30mA和-5V电源50mA，对于这个速度的DAC来说是高效的。

结论

LT1807和LTC1668结合在一起，构成了一个小型、快速、通用和精确的电压输出DAC。出色的交流规格使电路适合要求苛刻的波形合成应用，而快速沉降和16位分辨率使其适合精确的闭环控制系统。

参考电路

(1)准确地说是1.00708MHz，每4096个样本或165个周期重复数据。
