介绍

本使用说明适用于下列产品:

在基于slc -96的传输方案中，标准的fs位模式被剥夺，为一组消息 字段腾出空间。SLC-96多帧由6个D4超帧组成，所以它有72帧长。在72帧SLC-96 多帧中，36位是正常的Ft模式，另外36位分为报警、 维护、扰流和集中位，还有12位是正常的Fs模式。有关SLC-96的详细信息，请参阅Bellcore 文档TR-TSY-000008。

接收端SLC-96应用程序

为了使设备同步到SLC-96模式，应该使用以下配置:

• 设置为D4分帧模式(CCR2.3 = 0)

• 设置为Ft和Fs位交叉耦合(RCR1.3 = 1)

• 设置为最小同步时间(RCR1.2 = 0)

用户可以选择从板载RFDL寄存器或通过 外部RLINK引脚提取SLC-96消息字段。这两个地点的信息总是可用的。如果用户希望通过RLINK引脚提取消息 位，那么必须添加一些硬件来解码这些位。SLC-96消息位可以通过RFDL寄存器 提取，而不需要任何额外的硬件，这个应用程序注意 地址就是这种方法。

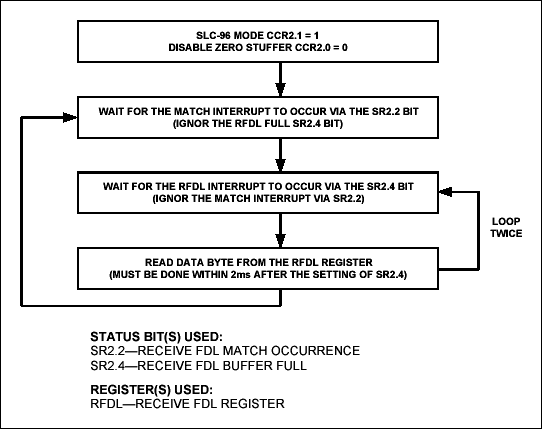

图1描述了用于提取SLC-96消息位的方法。该器件包含板载SLC-96 同步器，当CCR2.1位设置为1时启用。在这种模式下，匹配标志(SR2.2)具有 的新含义;当帧者收到SLC-96多帧中存在的12位f模式时，它将指示。在每个SLC-96多帧中，用户将读取RFDL寄存器三次。外部控制器将等待 匹配标志被设置。设置完成后，控制器将等待RFDL填充。

图1所示。通过RFDL提取消息字段。

图2详细说明了每次读取时SLC-96字段将如何在RFDL寄存器中表示。由于RFDL也在ESF帧模式中使用 ，因此零消除器应该被禁用(CCR2.0 = 0)。(注意:匹配 寄存器(RFDLM1和RFDLM2)在SLC-96模式中不使用，可以用任何值编程。)

图2。寄存器字节序列。

发送端SLC-96应用

要插入SLC-96消息字段，用户可以选择使用外部TLINK引脚或使用 板载TFDL寄存器。使用TLINK引脚将需要一些外部硬件，并启用此选项 TCR1。2位应该设置为1。这个应用程序说明只涉及使用TFDL寄存器插入SLC-96消息字段。

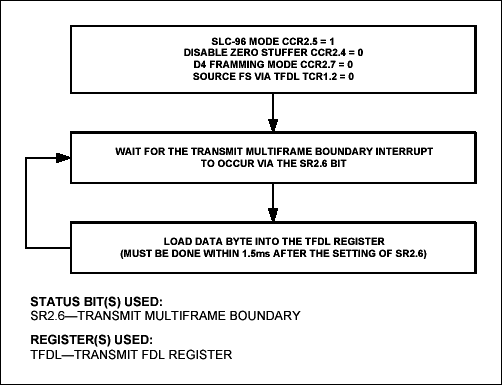

图3显示使设备能够通过TFDL寄存器插入SLC-96消息字段的方法。在 每个正常D4多帧边界上，帧者将通过SR2.6位向用户发出信号，将如下所示的 字节序列写入TFDL图4。在每个SLC-96多帧中，用户将向TFDL写入六次。

图3。SLC-96消息字段通过TFDL插入。

图4。寄存器字节序列。

T1帧和单片收发信息

有关达拉斯半导体T1/E1帧和单芯片收发器的更多信息，请查阅我们网站www.maximintegrated.com/telecom上的 数据表。

如果您对达拉斯半导体的T1/E1帧和单芯片 收发器的操作有进一步的问题，请联系电信应用支持团队。
