摘要: 极简温度控制演示是1-Wire hvac式恒温器的示例。它配备了一个随时可用的印刷电路板,上面有一个1线温度传感器,以及一个pc到1线适配器和软件来控制设备和读取温度。
直接到数字,直接到pc仪器与图形用户界面演示
准备使用温度控制演示,包括用于感应机械活动的压电传感器和用于模拟光隔离器的LED
具有极简的传感器芯片和1-Wire 线供电的MicroLAN '网络技术
基于tmex的自配置软件可以自动识别设备和分配通信端口
包括DS1820 1线温度计和DS2407可寻址开关作为传感器/执行器
极简温度控制演示是一个闭环1线微局域网控制系统。它由一个随时可用的印刷电路板(图1),一根带有两个RJ-11连接器的电缆和一个带有软件的磁盘。除此之外,演示还需要DS9097 COM端口适配器
图1所示 温度控制电路板说明
要运行演示,请使用RJ-11电缆将电路板连接到DS9097适配器,并将适配器插入计算机的RS232串行通信端口。将演示磁盘加载到3 1/2”磁盘驱动器中,并启动程序tempcontt . exe。
演示程序提供了温度控制图形用户界面选项卡(图2). 实际温度显示在窗口的中央。该值从DS1820温度计读取并内插到0.1°C或°F分辨率。一个短的哔哔声标志着每一个新的标志。在启动时,加热器和冷却器的跳闸点接近实际温度,加热器正在运行。用户可以通过点击箭头向上或向下改变行程点。在本演示中,加热器跳闸点必须比冷却器跳闸点至少低1.0°C或1.8°F。演示假设用手指触摸DS1820来加热它。这将提高它的温度,最终关闭加热器,并在一段时间后,打开冷却器。

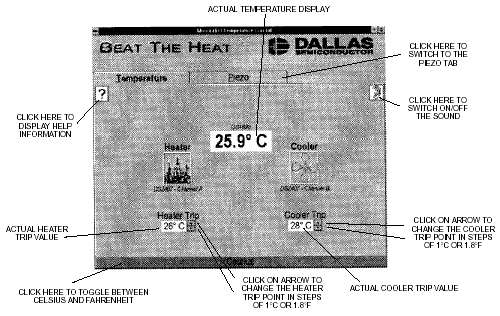

图2 图形用户界面温度控制选项卡
压电传感器的移动将导致程序暂时切换到压电活动选项卡(图3),在那里,每当压电传感器记录到活动时,达拉斯天际线就会出现。若要防止程序自动切换回温度控制选项卡,请按p。若要返回温度控制,请按T。

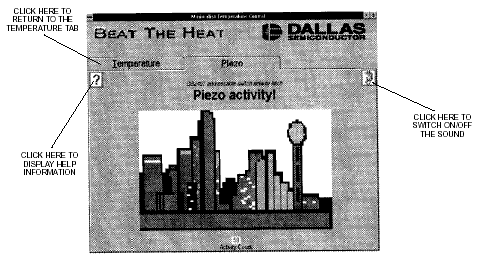

图3 图形用户界面压电-活动选项卡
关于演示程序的更多信息可以通过单击问号或显示在演示磁盘上找到的README.TXT文件来获得。
如果从电路板上取下跳线,该软件将无法工作。

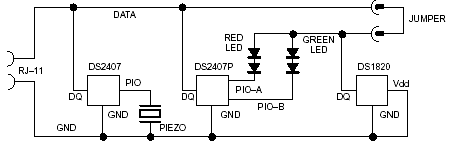

图4 演示板电路图

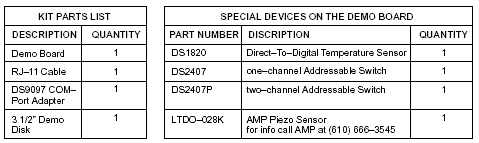

表1 极简温度控制演示内容

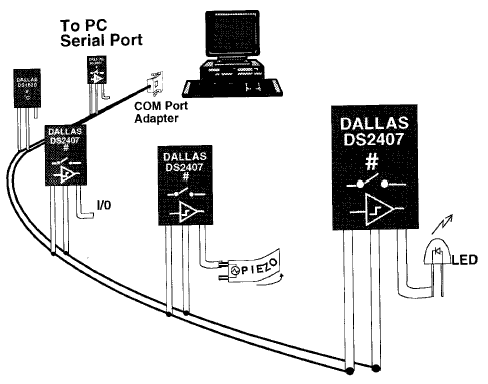

图5 1线供电的微型局域网
图6 DS2407可寻址开关控制面板表示从PC查看的所有资源
