LTC1661是一款双路、串行可寻址的10位轨对轨电压输出DAC，具有休眠模式。在单个2.7V-5.5V供电轨道上工作，其小尺寸和低功耗使其最适合用于具有严格空间和/或功率限制的产品。在8引脚MSOP封装中，它仅占用0.02英寸(2)的电路板空间，比标准SO-8封装的面积少50%;每个缓冲DAC在5V时仅消耗60µA电源电流(3V时48µA)。休眠模式操作进一步降低总电源加参考电流仅为1µA。

LTC1661的参考输出增益为1,REF引脚可以连接到V(CC)，用于比率输出，0v -V(CC)输出，而无需使用单独的参考。每个输出放大器都稳定地驱动高达1000pF的容性负载，因此设计人员无需关心长板走线的电容。串行接口与SPI/MICROWIRE 兼容，并使用简单灵活的控制字，允许对单个dac进行寻址;数据路径被双重缓冲以允许同时更新。数字输入具有内部施密特触发器，当输入信号缓慢或有噪声时，例如使用光隔离器时，消除了外部施密特触发器的需要。LTC1661的框图如图1所示。

表演

加载驱动

尽管其工作电流很小，LTC1661可以提供大量的负载电流;图2显示了输出电压与负载电流的关系。在V(CC) = 5V时，LTC1661可以驱动超过20mA的接地负载，相当于在整个0v -V(CC)范围内驱动250欧姆负载。输出阻抗为0.5欧姆。

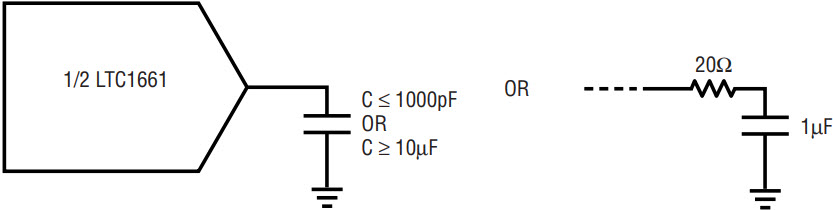

LTC1661输出放大器已针对驱动容性负载进行了优化(见图3)。可直接驱动高达1000pF或大于或等于10µF的电容;在这些值之间，可以与负载串联插入一个小电阻，以成功地驱动任何电容。图3中的示例显示了一个20欧姆电阻与1µF负载串联以稳定组合。

线性

LTC1661采用专利架构，保证在整个工业温度范围内的单调性。微分非线性(DNL)通常为±0.1LSB(最大±0.75)(见图4和图5)。

操作

串行接口

简单而灵活的SPI/ microwire兼容接口使用16位输入字，该字分为控制部分和数据部分(见图6)。字的控制部分指定所需的操作并选择一个或两个DAC来接收指令，而数据部分指定DAC输入代码。数据在时钟的上升沿被捕获CS/LD保持在逻辑低点。一旦完整的16位字被捕获，上升沿CS/LD执行指令。

结论

低电源电流，省电休眠模式和极其紧凑的尺寸使LTC1661成为电池供电设备的理想选择，而其易于使用，高性能和宽供电范围使其成为广泛的电压调节和微调电位器应用的绝佳选择。

MICROWIRE是美国国家半导体公司的商标。
