新的LTC1565-XX系列单片连续低通滤波器专为需要差分信号路径限带的数据通信系统量身定制。

由于它不需要外部组件，LTC1565-XX为高频差分滤波器要求提供了紧凑的解决方案。每个LTC1565-XX都针对单个截止频率进行了优化。LTC1565-XX系列的第一个成员LTC1565-31是一个7阶线性相位低通滤波器，截止频率为650kHz。它主要适用于CDMA蜂窝基站或任何其他需要线性相位低通滤波的应用，截止频率在650kHz附近。

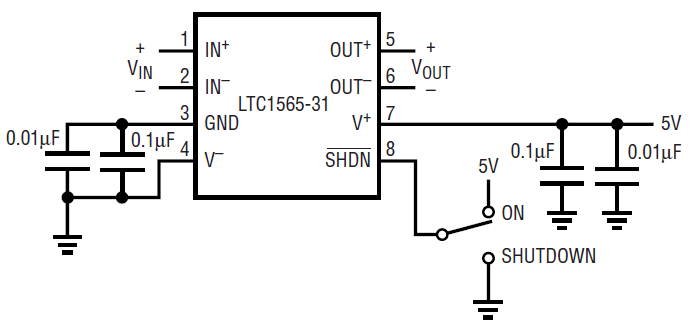

图1显示了LTC1565-31的极其简单的连接。该滤波器封装在一个SO-8中，它在单个5V电源上运行。除电源和接地旁路电容外，不需要其他外部元件。该器件被设计为差分驱动，然而，对于单端应用，任何一个输入都可以短路到地(引脚3)。具有1.3V至2.7V共模范围和高达2V(P-P)幅度的差分信号可以直流耦合到滤波器的输入引脚，而不会出现任何显著的性能下降。最大动态范围(THD +信噪比)为78dB。这是通过在2VDC共模电压下偏置2.5V(P-P)差分信号获得的。

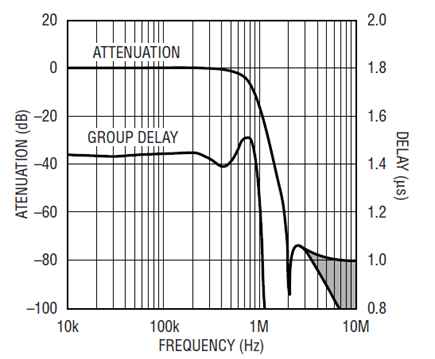

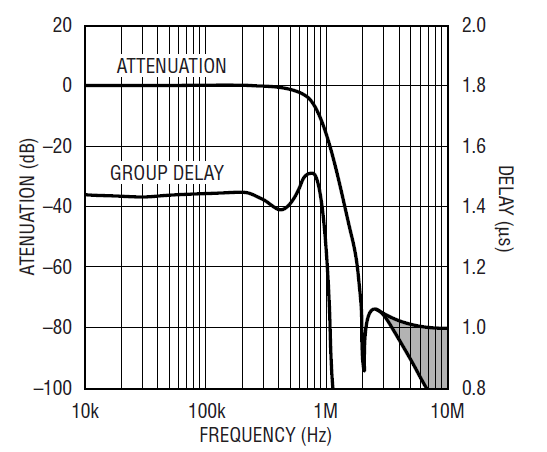

过滤器输出应该采用不同的方式，如图1所示。差分输出的共模电压是引脚3的电压，它是滤波器电源的一半。图2显示了滤波器的频率响应，其特征是滤波器通带中的群延迟几乎是平坦的。振幅响应在650kHz时增益为-3dB，在1MHz时增益为-20dB，在2MHz时增益超过-70dB。

该滤波器的带外抑制效果令人印象深刻。根据输入信号幅度的不同，3MHz以上的阻带衰减在80dB到100dB之间(见图2)。LTC1565-31在没有预滤波的情况下实现了这些衰减水平。这在滤波器输入端存在强干扰信号的应用中是非常理想的。

其他响应和配置将在不久的将来提供。有关其他截止频率的详细信息，请联系LTC营销部门。
