LTC1473L解决了3.3V或5V电源与备用电池组(3节或4节镍氢电池)在高电流水平下的无缝电源切换问题。通过驱动两组背靠背的n沟道MOSFET开关，LTC1473L高效且廉价地将功率输送到低电压(3.3V至10V)系统的输入端。内部微功率升压调节器包括充分增强外部NMOS开关，即使在低工作电压。外部1mH电感和1µF电容将V(GG)充电至高于V(+)约8.5V，为外部mosfet提供充足的驱动。LTC1473L包括在电源切换期间的涌流限制，以产生直流电源和备用电池之间的平稳过渡，并确保负载电容器始终以受控的方式充电和放电。

在启动过程中或在异常运行状态下，当电压变化时，电流仍然可以从较高的输入源传递到输出负载二极管引脚已启用。使二极管引脚基本上将两个外部mosfet转换为二极管。当V(+)低于2.5V时，这种“2二极管模式”被击败。

连续短路保护也由可编程定时器提供，该定时器限制了开关允许在电流限制中的时间。当达到时间限制时，LTC1473L移除栅极驱动器，然后以非常小的占空比重新尝试违规开关，直到短路被移除，从而将所有功耗限制在安全水平。LTC1473L封装在空间高效的16引脚窄SSOP封装中，可驱动各种n沟道MOSFET开关。

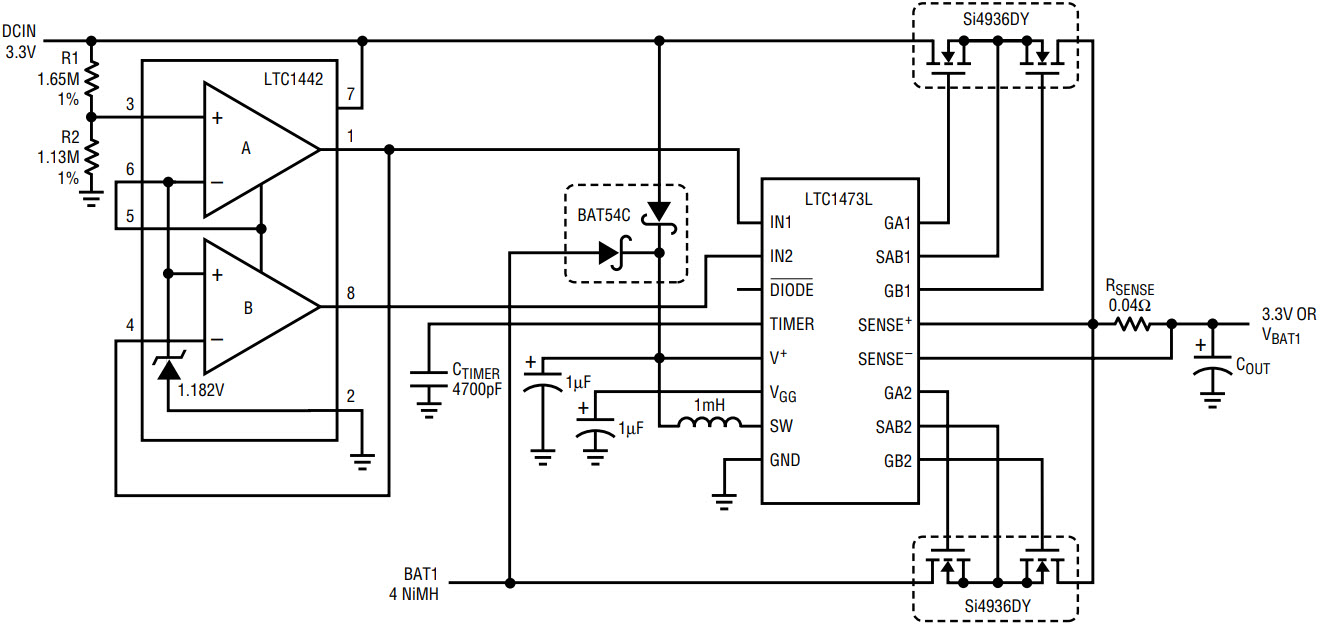

图1是用于3.3V应用的自动PowerPath 开关的原理图。LTC1442微功率、低电压、双比较器通过其内部1.182V基准和外部电阻分压器监测直流电源轨。一旦电源低于3V，两个比较器输出改变状态并反转LTC1473L的两个逻辑输入(IN1和IN2)。这个动作平稳地将负载从直流电源切换到备用电池组。对于比较器跳闸点的迟滞，可以在LTC1442的REF(6)、HYST(5)和V(-)(2)引脚之间添加一个额外的电阻分压器(详细信息请参阅LTC1442数据表)。

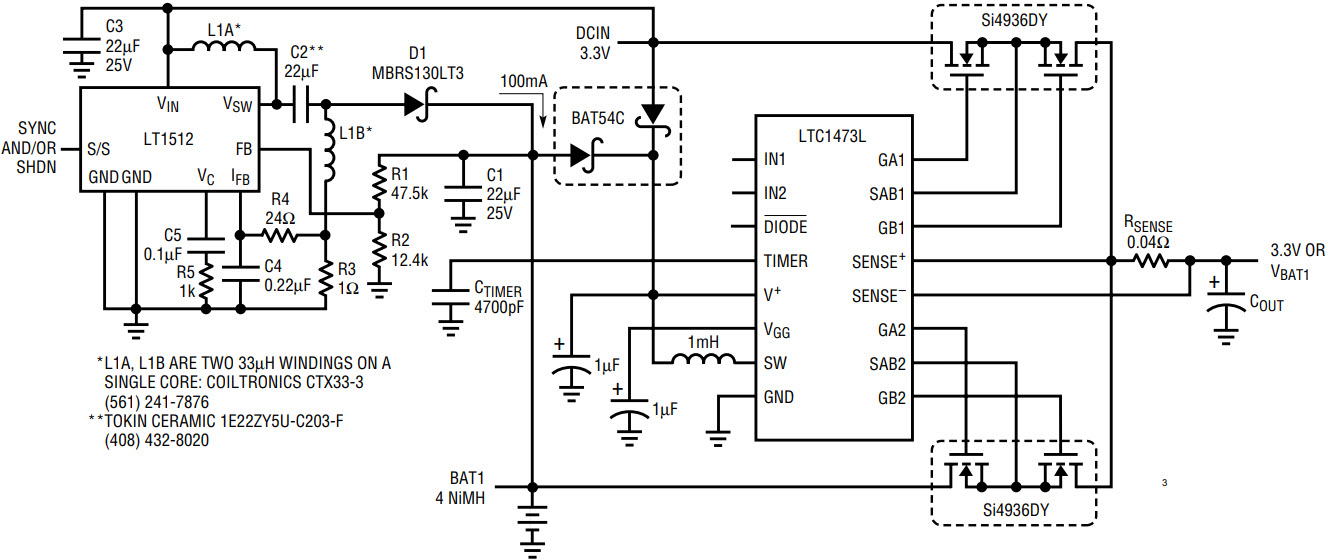

图2是LTC1473L开关控制器与LT1512电池充电器结合的示意图。在本应用中，4节镍氢电池通过LT1512 buck-boost转换器由3.3VDC电源完全充电，以确保其始终“充满电”并准备提供备用电源。R3设置为1欧姆，以恒定的100mA速率为镍氢电池组充电。

在这两种应用中，C(TIMER)的值决定了外部NMOS开关允许处于限流状态的时间，R(SENSE)的值决定了浪涌电流的限制，它被设置为所需最大输出电流的2到3倍。

当V(+)低于2.5V时，LTC1473L的欠压锁断电路关闭两个开关。内置迟滞100mV，当V(+)上升到2.6V以上时，LTC1473L再次激活。因此，对于3.3V系统，使用小型肖特基二极管为DCIN和BAT1的V(+)供电，这样欠压锁断电路就不会被误跳闸。由于LTC1473L在3.3V时的I(Q)小于100µA，因此肖特基二极管上的电压降小于0.4V，为典型的±5%电源容差留出了足够的空间。

在低压电子设备中，电源的无故障无缝转换是保证设备正常运行的关键。LTC1473L使转换透明且无故障。(对于使用6V至28V供电电压的系统，请参阅LTC1473数据表。)
