许多便携式射频产品使用压控振荡器(vco)来产生射频载波频率。这些应用通常需要比主电池供电电压大的低噪声VCO电源电压。通常使用DC/DC转换器为低噪声线性稳压器供电。不幸的是，这种解决方案有几个缺点。DC/DC变换器容易产生稳压器无法抑制的噪声，导致稳压器输出噪声远远大于热噪声水平。线性稳压器可能需要具有特定ESR要求的大输出补偿电容器。设备和支持组件的电路板面积都可能很大。LTC1682电荷泵DC/DC电压转换器旨在最大限度地减少这些问题。电荷泵和线性稳压器相互优化，使稳压器输出噪声最小。该线性稳压器设计用于多种不同类型的输出电容器，包括小型、低值、低ESR陶瓷电容器。电荷泵电压转换器和低差线性调节器组合在一个芯片上，并组装在一个极小的MS8封装中。固定和可调输出电压版本可覆盖最宽的输出电压范围。

压控振荡器电源

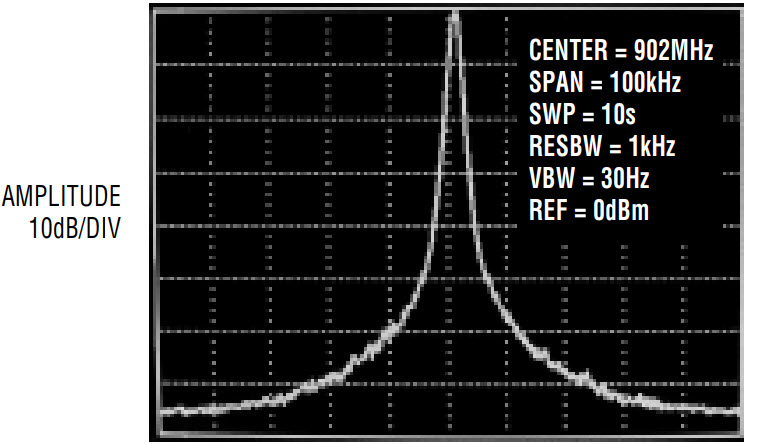

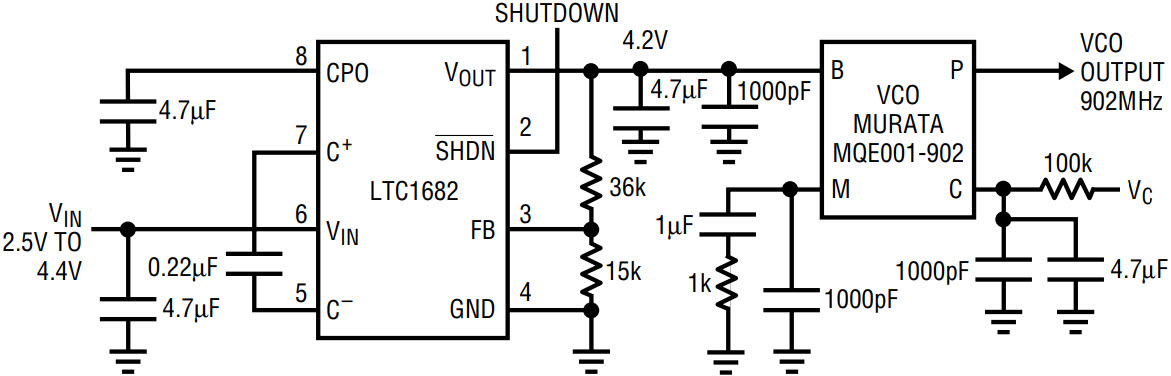

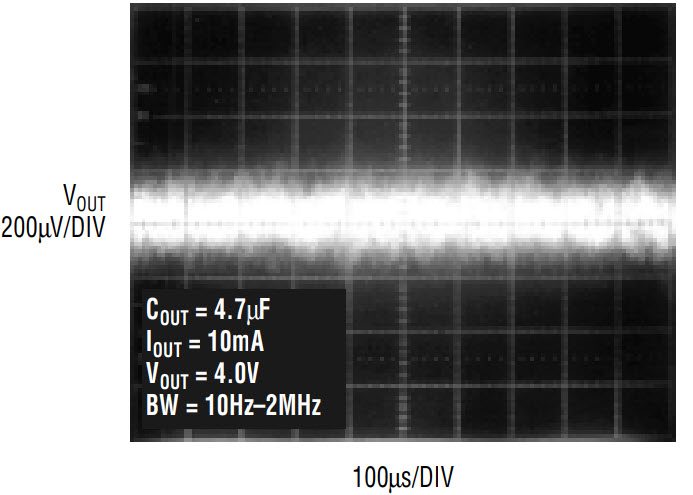

图1显示LTC1682为一个输入电压范围为2.5V至4.4V的900MHz压控振荡器提供4.2V低噪声电源。图2显示了VCO工作开环的闭合相位噪声，图3显示了V(OUT)时的典型峰对峰噪声电压。

结论

新的LTC1682系列电荷泵DC/DC电压转换器代表了VCO电源的完整低噪声解决方案。1.8V至4.4V的宽输入电压范围、低降电压、低静态电流、低外部部件数量和小电路板面积使这些器件成为便携式应用的理想选择。
